SINOMACH CHANGLIN ZL75H wheel loader parts catalog 11
Z75H.18 电气系统 Electrical System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q‘ty |
|
38 39 |
W-06-00068 W-06-00069 |
收放机喇叭|4MB1 收放机喇叭|YT3480 |
Speaker Antenna |
2 1 |
Z75H.21 空调系统 Air Condition System
Z75H.21 空调系统 Air Condition System
序号 NO. |
零件代号 Part No. |
名 Part |
称 Name |
数量 Q’ty |
1 |
BKG-08A/M11-C290 |
空调器总成 |
Air-condition |
1 |
2 |
压缩机 |
compressor |
1 |
|
3 |
1/2 低压软管 |
tube |
1 |
|
4 |
13/32 高压软管 |
tube |
1 |
|
5 |
B-Q020020-00004 |
箍 90 |
hoop |
6 |
6 |
储液器 |
oil storage |
1 |
|
7 |
B-G057830-00128 |
螺栓 M6×12ZnD |
Bolt |
2 |
8 |
B-G000930-00015 |
垫圈 6 |
Washer |
2 |
9 |
B-G00097B-00021 |
垫圈 6ZnD |
Washer |
2 |
10 |
蒸发器 |
evaporator |
1 |
|
11 |
B-G057830-00030 |
螺栓 M12×25ZnD |
Bolt |
4 |
12 |
B-G000930-00003 |
垫圈 12 |
Washer |
4 |
13 |
B-G00097B-00004 |
垫圈 12ZnD |
Washer |
4 |
14 |
冷凝器 |
condensator |
1 |
|
15 |
B-G057830-00010 |
螺栓 M10×30ZnD |
Bolt |
8 |
16 |
B-G000930-00001 |
垫圈 10 |
Washer |
12 |
17 |
B-G00097B-00002 |
垫圈 10ZnD |
Washer |
12 |
18 |
B-G057820-00073 |
螺栓 M16×120ZnD |
Bolt |
1 |
19 |
B-G000930-00006 |
垫圈 16 |
Washer |
1 |
20 |
B-G00097B-00008 |
垫圈 16ZnD |
Washer |
1 |
21 |
B-G061700-00014 |
螺母 M16ZnD |
Nut |
1 |
22 |
B-G057830-00012 |
螺栓 M10×35ZnD |
Bolt |
2 |
23 |
B-G061700-00003 |
螺母 M10ZnD |
Nut |
3 |
24 |
B-G057820-00021 |
螺栓 M10×65ZnD |
Bolt |
1 |
25 |
Z75H.21-4 |
调节螺杆 |
screw |
|
26 |
B-G000930-00005 |
垫圈 14 |
Washer |
1 |
27 |
B-G00097B-00006 |
垫圈 14ZnD |
Washer |
1 |
28 |
B-G061700-00010 |
螺母 M14ZnD |
Nut |
1 |
29 |
Z75H.21-5 |
调节套筒 |
sleeve |
1 |
30 |
B-G057830-00018 |
螺栓 M10×50ZnD |
Bolt |
1 |
31 |
Z75H.21-3 |
调节板 |
board |
1 |
32 |
Z75H.21-2 |
套筒 |
sleeve |
1 |
33 |
Z75H.21-1 |
托架 |
bracket |
2 |
34 |
Z75H.21.1 |
压缩机支架 |
bracket |
1 |
35 |
风管φ50×500 |
pipeline |
3 |
|
36 |
B-J088700-00017 |
喉箍 d60 |
Clamp |
22 |
37 |
风管φ50×400 |
pipeline |
1 |
|
38 |
风管φ50×100 |
pipeline |
1 |
|
39 |
Z50E.21F-4 |
三通 |
tube |
1 |
Z75H.21 空调系统 Air Condition System
序号 NO. |
零件代号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
40 |
Z30.20-4 |
接头 |
tie-in |
2 |
41 |
Z30.20.4 |
接管 |
take-over |
2 |
42 |
B-Q020710-00021 |
O 形圈 16×2.4 O-ring |
2 |
|
43 |
W-15-00051 |
球阀 1/2″ Ball valve |
2 |
|
44 |
Z50B.21-5 |
接头 |
tie-in |
2 |
45 |
风管组件φ50×650 pipeline |
3 |
||
46 |
B-G057830-00137 |
螺栓 M8×16ZnD Bolt |
10 |
|
47 |
B-G000930-00017 |
垫圈 8 |
Washer |
10 |
48 |
B-G00097B-00023 |
垫圈 8ZnD |
Washer |
10 |
49 |
Z50E.21F-1 |
支撑 |
bolster |
5 |
50 |
Z50E.21B-1 |
夹布胶管φ 16×2000 Hose |
1 |
|
51 |
5/16 高压软管 tube |
2 |
||
52 |
B-J088700-00012 |
喉箍 d32 |
Clamp |
4 |
53 |
Z50E.21B-2 |
夹布胶管φ 16×2300 Hose |
1 |
|
54 |
V 带 A-1395 strap |
1 |
||
55 |
Z30.16.4-16 |
出线圈 36 Outlet loop |
4 |
|
56 |
风管φ50×870 pipeline |
2 |
||
57 |
滤网 |
strainer |
1 |
|
58 |
风管φ50×500 pipeline |
3 |
||
59 |
风管φ50×750 pipeline |
1 |

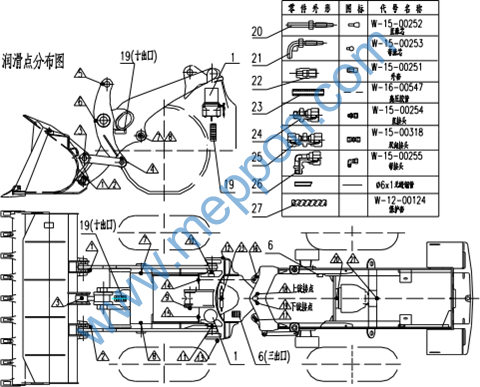

Z75H.22
集中润滑系统 Centralized
Lubrication
Systems

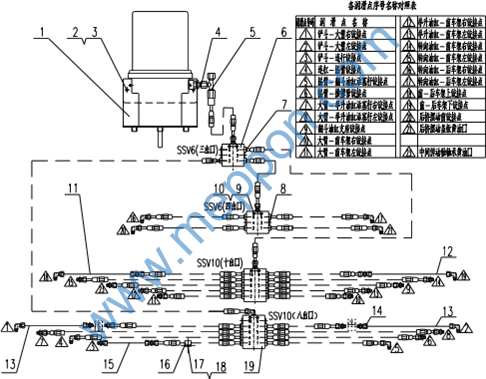

Z75H.22
集中润滑系统 Centralized
Lubrication
Systems
序号 |
零 件 代 号 |
零 件 名 称 |
数量 |
|
No. |
Part No. |
Part Name |
Q’ty |
|
1 |
W-01-00095 |
P203 电动泵 Electric Pump |
1 |
|
2 |
B-J057830-00143 |
螺栓 M8×25 ZnD Bolt |
2 |
|
3 |
B-G008480-00011 |
垫圈 8 |
Washer |
2 |
4 |
W-01-00096 |
泵单元 |
Pump Cell |
1 |
5 |
W-07-00143 |
安全阀 |
Safety Valve |
1 |
6 |
W-07-00151 |
分配器 |
Metering Devices |
2 |
7 |
W- 15-00250 |
单向阀接头 CheckValve |
3 |
|
8 |
W- 15-00317 |
堵头 |
Closure Plug |
7 |
9 |
B-G000700-00047 |
螺栓 M6×40 ZnD Bolt |
8 |
|
10 |
B-G008590-00008 |
垫圈 6 |
Washer |
8 |
11 |
Z75H.22-3 |
硬管 |
Hard Pipe |
1 |
12 |
Z75H.22-4 |
硬管 |
Hard Pipe |
1 |
13 |
Z75H.22- 1 |
硬管 |
Hard Pipe |
2 |
14 |
W- 15-00275 |
GE6-LL1/8 直通接头 Male Connector |
4 |
|
15 |
Z75H.22-2 |
硬管 |
Hard Pipe |
1 |
16 |
Z50G.22C-8 |
管夹 |
Tube Clamp |
33 |
17 |
B-J057830-00124 |
螺栓 M5×12 ZnD Bolt |
33 |
|
18 |
B-G061700-00031 |
螺母 M5 |
Nut |
17 |
19 |
W-07-00152 |
分配器 |
Metering Devices |
2 |
20 |
W- 15-00252 |
直涨芯 |
Rises Core |
38 |
21 |
W- 15-00253 |
弯涨芯 |
Rises Core |
14 |
22 |
W- 15-00251 |
外套 |
Wrap |
52 |
23 |
W- 16-00547 |
高压胶管 |
Plastic Tube |
45m |
24 |
W- 15-00254 |
M10×1 直接头 Male Connector |
19 |
|
25 |
W- 15-00318 |
双向接头 |
Connector |
3 |
26 |
W- 15-00255 |
M10×1 弯接头 Male Elbow |
11 |
|
27 |
W- 12-00124 |
保护套 |
Plastic Helix |
35m |
