SINOMACH CHANGLIN ZL75H wheel loader parts catalog 13

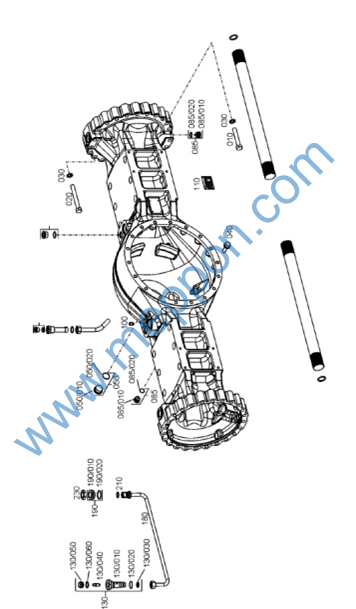

4474145049 前桥壳Ⅰ AXLE CASING
4474145049 前桥壳Ⅰ AXLE CASING
序号 NO |
零件代号 Part No |
名 Part |
称 Name |
数量 Q’ty |
010 |
0636020243 |
六角螺栓 |
HEXAGON SCREW |
40 |
020 |
0636020133 |
六角螺栓 |
HEXAGON SCREW |
8 |
030 |
0730101840 |
垫圈 |
WASHER |
48 |
040 |
0750108023 |
锁紧螺钉 |
LOCKING SCREW |
18 |
050 |
— |
螺塞 |
SCREW PLUG |
1 |
/010 |
0736302073 |
螺塞 |
SCREW PLUG |
1 |
/020 |
0634304654 |
O 形圈 |
O-RING |
1 |
085 |
— |
螺塞 |
SCREW PLUG |
3 |
/010 |
0501308315 |
螺塞 |
SCREW PLUG |
3 |
/020 |
0634303266 |
O 形圈 |
O-RING |
3 |
090 |
0636304019 |
螺塞 |
SCREW PLUG |
1 |
092 |
0634801152 |
密封圈 |
SEALING RING |
1 |
100 |
0732612001 |
通风阀 |
VENT VALVE |
1 |
110 |
0730365092 |
标牌 |
TYPE PLATE |
1 |
130 |
— |
接头 |
CONNPART |
2 |
/010 |
4474354037 |
接头 |
CONNPART |
2 |
/020 |
0634303485 |
O 形圈 |
O-RING |
2 |
/030 |
0634312586 |
活塞环 |
PISTON RING |
2 |
/040 |
0501202519 |
排油阀 |
VENT VALVE |
2 |
/050 |
0636305019 |
螺塞 |
SCREW PLUG |
2 |
/060 |
0634801165 |
密封圈 |
SEALING RING |
2 |
180 |
4474254017 |
制动管 |
BRAKE TUBE |
2 |
190 |
— |
管接头对动螺栓 |
UNION SCREW |
2 |
/010 |
4474354077 |
管接头对动螺栓 |
UNION SCREW |
2 |
/020 |
0634306501 |
O 形圈 |
O-RING |
2 |
210 |
0634306213 |
O 形圈 |
O-RING |
2 |
230 |
4474353025 |
六角螺母 |
HEXAGON NUT |
2 |

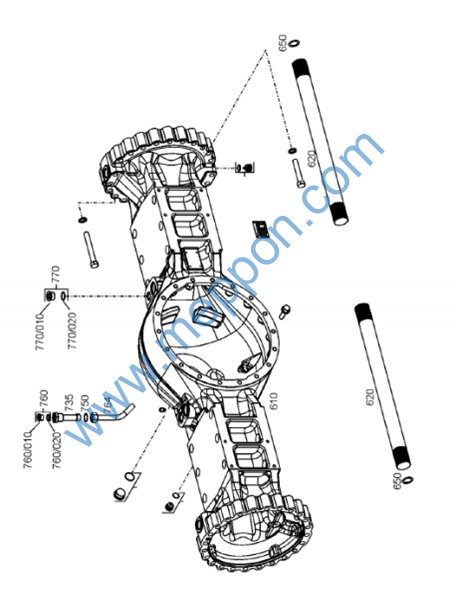

4474145505 前桥壳Ⅱ AXLE CASING
4474145505 前桥壳Ⅱ AXLE CASING
序号 NO |
零件代号 Part No |
名 Part |
称 Name |
数量 Q’ty |
|
610 |
4474354085 |
前桥壳 |
AXLE CASING |
1 |
|
620 |
4474354062 |
半轴 |
STUB SHAFT |
2 |
|
650 |
— |
挡块 |
SHIM |
2 |
|
/020 |
0730003444 |
挡块 |
SHIM |
2 |
|
/030 |
0730003452 |
挡块 |
SHIM |
2 |
|
/040 |
0730003464 |
挡块 |
SHIM |
2 |
|
/050 |
0730006994 |
挡块 |
SHIM |
2 |
|
/060 |
0730007005 |
挡块 |
SHIM |
2 |
|
735 |
4474354100 |
接头 |
CONNPART |
1 |
|
750 |
0634304275 |
O 形圈 |
O-RING |
1 |
|
760 |
— |
螺塞 |
SCREW PLUG |
1 |
|
/010 |
0636302015 |
螺塞 |
SCREW PLUG |
1 |
|
/020 |
0634304287 |
O 形圈 |
O-RING |
1 |
|
764 |
4474254022 |
管子 |
PIPE |
1 |
|
770 |
— |
螺塞 |
SCREW PLUG |
1 |
|
/010 |
0636302027 |
螺塞 |
SCREW PLUG |
1 |
|
/020 |
0634304275 |
O 形圈 |
O-RING |
1 |

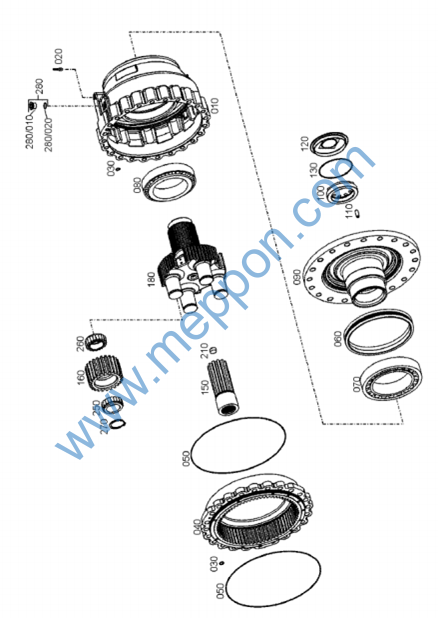

4474146048 轮边减速 OUTPUT
4474146048 轮边减速 OUTPUT
序号 NO |
零件代号 Part No |
名 Part |
称 Name |
数量 Q’ty |
|
010 |
4474354090 |
制动器外壳 |
BRAKE HOUSING |
1 |
|
020 |
0631405053 |
柱销 |
PLUG |
1 |
|
030 |
0634313514 |
O 形圈 |
O-RING |
2 |
|
040 |
4474254015 |
齿圈 |
RING GEAR |
1 |
|
050 |
0634304669 |
O 形圈 |
O-RING |
2 |
|
060 |
0501320131 |
滑动环密封 |
SLIDE RING |
1 |
|
070 |
0735371815 |
滚动轴承 |
TAROLLBEARI |
1 |
|
080 |
0750117817 |
滚动轴承 |
TAROLLBEARI |
1 |
|
090 |
4474354093 |
输出轴 |
OUTPUT SHAFT |
1 |
|
100 |
4474354015 |
调节螺母 |
ADJUSTING NUT |
1 |
|
110 |
0631328665 |
长孔销 |
SLOTPIN |
1 |
|
120 |
4474351043 |
端盖 |
COVER |
1 |
|
130 |
0634304616 |
O 形圈 |
O-RING |
1 |
|
150 |
4474354063 |
太阳齿轮轴 |
SUN GEAR SHAFT |
1 |
|
160 |
4474354027 |
行星齿轮 |
PLANET GEAR |
4 |
|
180 |
4474354092 |
行星齿轮架 |
PLANET |
1 |
|
210 |
4463341034 |
定位销杆 |
STOP BOLT |
1 |
|
250 |
0735295161 |
轴承内圈 |
BEARINNER |
4 |
|
260 |
0735295179 |
轴承内圈 |
BEARINNER |
4 |
|
270 |
0630531070 |
挡圈 |
RETAINING |
4 |
|
280 |
— |
螺塞 |
SCREW PLUG |
1 |
|
/010 |
0501308314 |
螺塞 |
SCREW PLUG |
1 |
|
/020 |
0634303266 |
O 形圈 |
O-RING |
1 |
