SINOMACH CHANGLIN ZL75H wheel loader parts catalog 14

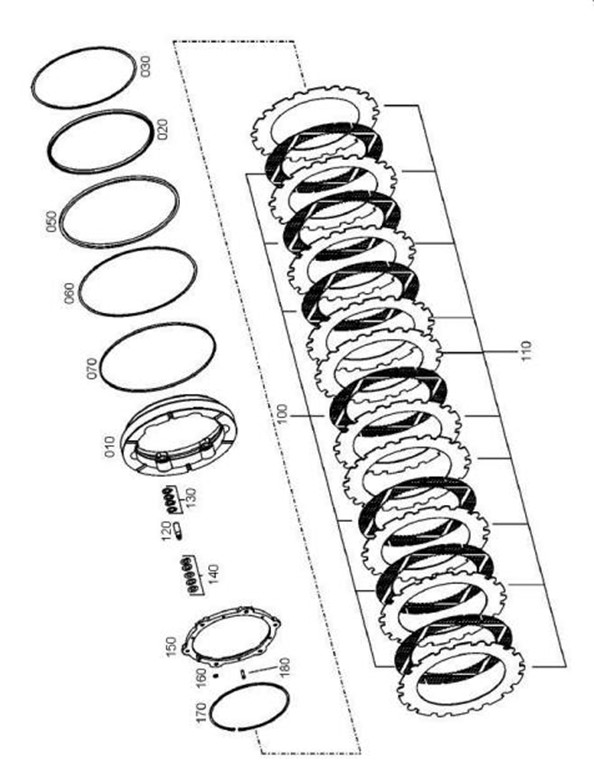

4474147034 轮边制动 BRAKE
4474147034 轮边制动 BRAKE
序号 NO |
零件代号 Part No |
名 Part |
称 Name |
数量 Q’ty |
|
010 |
4474352133 |
活塞 |
PISTON |
1 |
|
020 |
0734317376 |
U 形环 |
U-RING |
1 |
|
030 |
0734317326 |
支撑环 |
SUPPORT RING |
1 |
|
050 |
0734317377 |
U 形环 |
U-RING |
1 |
|
060 |
0734317327 |
支撑环 |
SUPPORT RING |
1 |
|
070 |
0501316608 |
导向环 |
GUIDE RING |
1 |
|
100 |
0501322140 |
主动摩擦片 |
ICLUTCH DISC |
7 |
|
110 |
4474352157 |
从动摩擦片 |
OCLUTCH DISC |
10 |
|
120 |
4474352125 |
销 |
PIN |
6 |
|
130 |
0630531100 |
夹环 |
GRIPPING RING |
24 |
|
140 |
0632000043 |
盘形弹簧 |
CUP SPRING |
42 |
|
150 |
4474352127 |
支撑垫片 |
SUPPORT SHIM |
1 |
|
160 |
0630513042 |
卡环 |
SNAP RING |
6 |
|
170 |
0630513247 |
卡环 |
SNAP RING |
1 |
|
180 |
0631329064 |
长孔销 |
SLOTPIN |
6 |

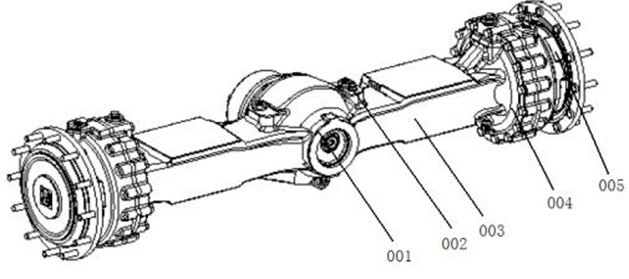

4474054046 后桥 Rear axle
4474054046 后桥 Rear axle
序号 NO |
零件代号 Part No |
名 Part |
称 Name |
数量 Q’ty |
|
001 |
4460026052 |
后桥主传动 |
DIFFCARRIER |
1 |
|
002 |
4474145051 |
后桥壳Ⅰ |
AXLE CASING |
1 |
|
003 |
4474145509 |
后桥壳Ⅱ |
AXLE CASING |
1 |
|
004 |
4474146048 |
轮边减速 |
OUTPUT |
2 |
|
005 |
4474147034 |
湿式制动 |
BRAKE |
2 |

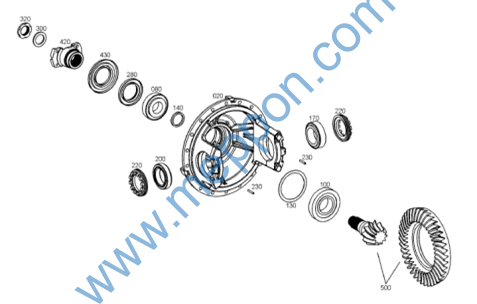

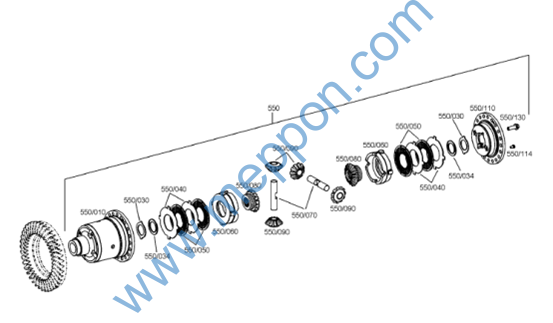

4460026052 后桥主传动 DIFFCARRIER
4460026052 后桥主传动 DIFFCARRIER
序号 NO |
零件代号 Part No |
名 Part |
称 Name |
数量 Q’ty |
|
020 |
4460226007 |
托架 |
AXLE |
1 |
|
080 |
0750117258 |
滚动轴承 |
TAROLLBEARI |
1 |
|
100 |
0750117435 |
滚动轴承 |
TATOLLBEARI |
1 |
|
130 |
— |
垫圈 |
WASHER |
1 |
|
/010 |
0730004361 |
垫圈 |
WASHER |
1 |
|
/020 |
0730004360 |
垫圈 |
WASHER |
1 |
|
/030 |
0730004359 |
垫圈 |
WASHER |
1 |
|
/040 |
0730004358 |
垫圈 |
WASHER |
1 |
|
/050 |
0730004449 |
垫圈 |
WASHER |
1 |
|
/060 |
0730004450 |
垫圈 |
WASHER |
1 |
|
/070 |
0730004451 |
垫圈 |
WASHER |
1 |
|
/080 |
0730006887 |
垫圈 |
WASHER |
1 |
|
/090 |
0730006850 |
垫圈 |
WASHER |
1 |
|
/100 |
0730006851 |
垫圈 |
WASHER |
1 |
|
/110 |
0730006852 |
垫圈 |
WASHER |
1 |
|
/120 |
0730006853 |
垫圈 |
WASHER |
1 |
|
/130 |
0730006854 |
垫圈 |
WASHER |
1 |
|
140 |
— |
挡圈 |
SPACER RING |
1 |
|
/010 |
0730161428 |
挡圈 |
SPACER RING |
1 |
|
/020 |
0730161429 |
挡圈 |
SPACER RING |
1 |
|
/030 |
0730161430 |
挡圈 |
SPACER RING |
1 |
|
/040 |
0730161431 |
挡圈 |
SPACER RING |
1 |
|
/050 |
0730161432 |
挡圈 |
SPACER RING |
1 |
|
/060 |
0730161433 |
挡圈 |
SPACER RING |
1 |
|
/070 |
0730161434 |
挡圈 |
SPACER RING |
1 |
|
/080 |
0730161803 |
挡圈 |
SPACER RING |
1 |
|
/090 |
0730161804 |
挡圈 |
SPACER RING |
1 |
|
/100 |
0730161805 |
挡圈 |
SPACER RING |
1 |
|
/110 |
0730161806 |
挡圈 |
SPACER RING |
1 |
|
/112 |
0730161807 |
挡圈 |
SPACER RING |
1 |
|
/114 |
0730161808 |
挡圈 |
SPACER RING |
1 |
|
/120 |
0730161809 |
挡圈 |
SPACER RING |
1 |
|
/130 |
0730161810 |
挡圈 |
SPACER RING |
1 |
|
/140 |
0730161811 |
挡圈 |
SPACER RING |
1 |
|
/150 |
0730161812 |
挡圈 |
SPACER RING |
1 |
|
/160 |
0730162918 |
挡圈 |
SPACER RING |
1 |
|
/170 |
0730162919 |
挡圈 |
SPACER RING |
1 |
|
/180 |
0730162920 |
挡圈 |
SPACER RING |
1 |
|
/190 |
0730162921 |
挡圈 |
SPACER RING |
1 |
