SINOMACH CHANGLIN 3YJ2125-3 road roller parts catalog 07
3Y25.8 后桥 Rear Axle
序号 |
零 件 代 号 |
零 件 名 称 |
数量 |
|
No. |
Part No. |
Part Name |
Q‘ty |
|
30 |
Z50B.6-16 |
轮辋螺母 |
Rim nut |
20 |
31 |
GB/T93-1987 |
垫圈 12 |
Spring washer |
12 |
32 |
GB/T5783-1986 |
螺栓 M12x30ZnD Bolt |
12 |
|
33 |
Z50B.6A-26 |
卡环 |
Snap ring |
2 |
34 |
GB9877.1-1988 |
油封 FB150x180x15 Oil seal |
2 |
|
35 |
Z50B.6A-20 |
制动盘 |
Brake disc |
2 |
36 |
CHL02.049-1999 |
垫圈 16 |
Washer |
24 |
37 |
GB/T93-1987 |
垫圈 24 |
Spring washer |
8 |
38 |
Z30.6-31 |
螺栓 M24x1.5 Bolt |
8 |
|
39 |
GB/T6172-1986 |
螺母 M27x2- 10ZnD Nut |
4 |
|
40 |
GB/T6170-1986 |
螺母 M27x2- 10ZnD Nut |
4 |
|
41 |
GB/T93-1987 |
垫圈 27 |
Spring washer |
8 |
42 |
GB/T97.2-1985 |
垫圈 27 |
Spring washer |
8 |
43 |
JB/T1000-1977 |
螺塞 M27x2 |
Plug |
4 |
44 |
JB/T982-1977 |
垫圈 27 |
Washer |
4 |
45 |
GB/T5782-1986 |
螺栓 M14x40 ZnD Bolt |
16 |
|
46 |
GB/T93-1987 |
垫圈 14 |
Spring washer |
16 |
47 |
GB/T119-1986 |
销 A12x35 |
Pin |
2 |
48 |
3Y25.8-3 |
桥壳 Rear axle case |
1 |
|
49 |
GB/T827-1986 |
钉 2×5 |
Pin |
2 |
50 |
3Y25-.8-4 |
标牌 |
Name plate |
1 |
51 |
NJ-130 |
通气塞 |
Breather |
2 |
52 |
GB/T5782-1986 |
螺栓 M27x2 x120- 10.9 Bolt |
4 |
|
53 |
3Y24.8-3 |
螺栓 M27x2 x70 Bolt |
4 |
|
54 |
Z50B.8-3 |
密封垫 |
Gasket |
2 |
55 |
GB/T119-1986 |
销 A16x50 |
Pin |
2 |
56 |
CHL02.049-1999 |
垫圈 20 |
Washer |
22 |
57 |
3Y25.8-1 |
轮边支承轴 Support shaft |
2 |
|
58 |
Z50B.6-25 |
密封垫 |
Gasket |
1 |
Z50B.8.1 后桥主传动 Rear Axle Main Drive
Z50B.8.1 后桥主传动 Rear Axle Main Drive
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
NO. |
Part No. |
Part Name |
Q’ty |
|
1 |
GB/T5785-1986 |
螺栓 M14 × 1.5×55- 10.9ZnD |
Bolt |
7 |
2 |
GB/T859-1987 |
垫圈 14 |
Spring washer |
7 |
3 |
Z50B.6.1-1 |
锁紧螺母 |
Retaining nut |
1 |
4 |
Z50B.6.1-2 |
垫圈 |
Washer |
1 |
5 |
Z50B.8.1.1 |
输入法兰组件 |
Flange ass’y |
1 |
6 |
HG4-692-67 |
油封 W80 × 100 × 12 |
Oil seal |
1 |
7 |
HG4-692-67 |
油封 SG80 × 100 × 12 |
Oil seal |
1 |
8 |
GB/T5785-1986 |
螺栓 M12 × 1.5 ×55- 10.9ZnD |
Bolt |
1 |
9 |
GB/T93-1987 |
垫圈 12 |
Spring washer |
1 |
10 |
Z50B.6.1-24 |
端盖 |
Cover |
1 |
11 |
Z50B.6.1-23 |
密封垫 |
Gasket |
1 |
12 |
GB/T298-1984 |
轴承 31313 |
Bearing |
1 |
13 |
Z50B.6.1-22 |
轴承座 |
Bearing seat |
1 |
14 |
Z50B.6.1-25 |
调整垫片 |
Adjust washer |
1 |
15 |
Z50B.6.1-20 |
轴承隔套 |
Bearing sleeve |
1 |
16 |
GB/T298-1984 |
轴承 31314 |
Bearing |
1 |
17 |
Z50B.6.1-21 |
调整垫片 |
Adjust washer |
1 |
18 |
Z50B.8.1-2 |
主动螺旋齿轮(左) |
Pinion gear(L) |
1 |
19 |
GB/T283-1987 |
短圆柱滚子轴承 92607E |
Bearing |
1 |
20 |
Z50B.6.1-3 |
托架 |
Bracket |
1 |
23 |
Z50B.6.1.2 |
止推螺栓 |
Bolt |
1 |
24 |
Z50B.6.1-4 |
锁紧片 |
Lock blade |
1 |
25 |
GB/T6173-1986 |
螺母 M27 ×2 |
Nut |
1 |
26 |
GB/T889-1986 |
螺母 M16 × 1.5 |
Nut |
8 |
27 |
GB/T848-1985 |
垫圈 16 |
Washer |
8 |
28 |
Z50B.6.1-13 |
螺栓 |
Bolt |
8 |
Z50B.8.1 后桥主传动 Rear Axle Main Drive
序号 NO. |
零件代号 Part No. |
零 件 名 称 Part Name |
数量 Q’ty |
|
29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
Z50B.6.1-5 GB/T297-1984 Z50B.6.1-12 Z50B.6.1-17 Z50B.6.1-15A Z50B.6.1-11 Z50B.6.1-10A Z50B.6.1-16 Z50B.8.1-1 Z50B.6.1-26 Z50B.6.1-8 GB/T848-1985 GB/T889-1986 Z50B.6.1-14 Z50B.6.1-6 GB/T855-1988GB/T5786-1986GB/T855-1988GB/T5782-1986 |
差速器螺母 轴承 32216 差速器半壳 半轴齿轮垫片 半轴齿轮 锥齿轮垫片 锥齿轮 十字轴 从动螺旋伞齿轮 螺栓 差速器壳体 垫圈 14 螺母 M14 × 1.5-4H 瓦盖 锁紧片 垫圈 10 螺栓 M10 × 1 ×20 垫圈 22 螺栓 M22 ×80 |
Nut Bearing Differential case Axle shaft gear pad Side gear Bevel gear pad Bevel gear Shaft Gear(R) Bolt Differential case body Washer Nut Cover Lock spacer Washer Bolt Washer Bolt |
2 2 1 2 2 4 4 1 1 12 1 12 12 2 2 2 2 4 4 |

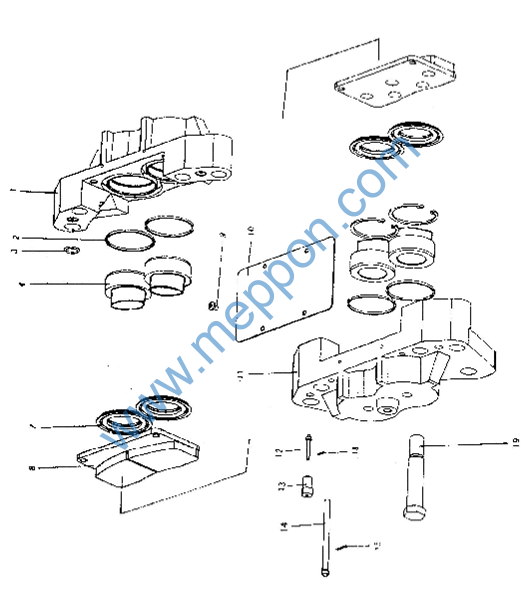

Z30.6.3A 制动器总成 Brake Ass’y
Z30.6.3A 制动器总成 Brake Ass’y
序号 |
零件代号 |
零 件 名 称 |
数量 |
||
NO. |
Part No. |
Part |
Name |
Q’ty |
|
1 |
Z30.6.3-8A |
副钳桥 |
Auxiliary pincers |
4 |
|
2 |
Z30.6.3-1A |
密封圈 |
Seal ring |
16 |
|
3 |
GB1235-1976 |
O 形圈 16×2.4 |
O-ring |
16 |
|
4 |
Z30.6.3-2A |
活塞 |
Piston |
16 |
|
7 |
Z30.6.3-4 |
防尘罩 |
Dust hood |
16 |
|
8 |
Z30.6.3.2 |
衬块总成 |
Filler block ass‘y |
8 |
|
9 |
GB/T818-1985 |
螺钉 M6×8ZnD |
Screw |
16 |
|
10 |
Z30.6.3-6 |
盖板 |
Covet |
4 |
|
11 |
Z30.6.3-5A |
主钳桥 |
Main pincers |
4 |
|
12 |
Z30.6.3.1-2 |
阀杆 |
Valve stem |
8 |
|
13 |
Z30.6.3.1-1 |
阀座 |
Valve seat |
8 |
|
14 |
Z30.6.3-9 |
销轴 |
Pin |
8 |
|
15 |
GB/T91-1986 |
销 2×16 |
Cotter pin |
8 |
|
18 |
GB/T91-1986 |
开口销 2×16 |
Pin |
8 |
|
19 |
Z30.6.3-7 |
螺栓 |
Bolt |
16 |
