SINOMACH CHANGLIN 3YJ2125-3 road roller parts catalog 08

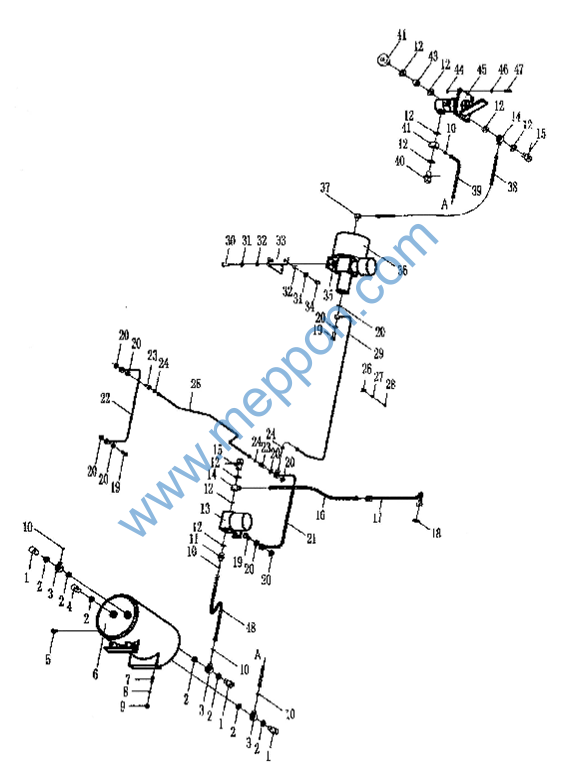

3Y25.9 制动系统 Brake System
序号 |
零件代号 |
名 称 |
数量 |
|
No. |
Part No. |
Part Name |
Q’ty |
|
1 |
JB/T999-1977 |
螺栓 M18x1.5×38 ZnD Bolt |
3 |
|
2 |
JB/T1002-1977 |
垫圈 18 |
Washer |
6 |
3 |
3Y25.9-6 |
接头 |
Joint |
3 |
4 |
3Y25.9-1 |
堵头 |
Plug |
1 |
5 |
DHF-8 |
放水阀 Water vent valve |
1 |
|
6 |
3Y24.9.2 |
储气筒 |
Air tank |
1 |
7 |
GB/T5783-1986 |
螺栓 M10x25 ZnD Bolt |
4 |
|
8 |
GB/T93-1987 |
垫圈 10 |
Washer |
4 |
9 |
GB/T6170-1986 |
螺母 M10 ZnD Nut |
4 |
|
10 |
CHL02.071-2003 |
O 形圈 14×2.4 O-ring |
5 |
|
11 |
Z30.9.3-1 |
管接头 |
Joint |
1 |
12 |
JB/T1002-1977 |
垫圈 22 |
Washer |
9 |
13 |
SH380A |
油水分离器 Water oil separator |
1 |
|
14 |
3Y24.9-4 |
铰接头 |
Joint |
2 |
15 |
3Y25.9-3 |
铰接螺栓 |
Joint bolt |
2 |
16 |
3Y25.9.5 |
油管 |
Oil pipe |
1 |
17 |
3Y25.9.4 |
空压泵出气管 Outlet pipe |
1 |
|
18 |
JB/T1002-1977 |
垫圈 16 |
Washer |
1 |
19 |
Z30.9.1-1 |
螺栓 M12x1.25×32 Bolt |
3 |
|
20 |
JB/T1002-1977 |
垫圈 12 |
Washer |
10 |
21 |
3Y25.9.6 |
钳口连接管 |
Pipe |
1 |
22 |
3Y25.9.1 |
钳口连接管 |
Pipe |
1 |
23 |
3Y25.9-4 |
螺栓 |
Bolt |
2 |
24 |
CHL02.071-2003 |
O 形圈 8×1.9 O-ring |
3 |
|
25 |
3Y25.9.2 |
钳口连接管 |
Pipe |
1 |
3Y25.9 制动系统 Brake System
序号 |
零件代号 |
名 称 |
数量 |
||
No. |
Part No. |
Part Name |
Q’ty |
||
26 |
3Y24.9-2 |
压板 |
Plate |
1 |
|
27 |
GB/T93-1987 |
垫圈 6 |
Washer |
1 |
|
28 |
GB/T5783-1986 |
螺栓 M6x12 ZnD Bolt |
1 |
||
29 |
3Y25.9.3 |
加力器出油管 Oil pipe |
1 |
||
30 |
GB/T5783-1986 |
螺栓 M12x35 ZnD Bolt |
2 |
||
31 |
GB/T93-1987 |
垫圈 12 |
Washer |
4 |
|
32 |
GB/T97.2-1985 |
垫圈 12 ZnD |
Washer |
4 |
|
33 |
YZ12.9-2 |
加力器支架 Booster support |
1 |
||
34 |
GB/T5783-1986 |
螺栓 M12x25 ZnD Bolt |
2 |
||
35 |
GB/T6170-1986 |
螺母 M12 ZnD |
Nut |
2 |
|
36 |
CL60 |
加力器总成 Brake booster ass’y |
1 |
||
37 |
Z50B.9.2-2 |
直角接头 |
Joint |
1 |
|
38 |
120-3506085A4 |
制动软管总成 L=750 Brake hose ass’y |
1 |
||
39 |
DH/G18 |
气管 L=3000 Hosejoint |
1 |
||
40 |
3Y24.9-5 |
铰接螺栓 |
Joint bolt |
1 |
|
41 |
3Y25.9-2 |
制动阀进气接头 Joint |
1 |
||
42 |
JN150 |
制动灯开关 Brake lamp switch |
1 |
||
43 |
3Y25.9-5 |
接头 |
Joint |
1 |
|
44 |
GB/T6170-1986 |
螺母 M8 ZnD |
Nut |
4 |
|
45 |
XM60D |
气制动阀 |
Brake valve |
1 |
|
46 |
GB/T93-1987 |
垫圈 8 |
Washer |
4 |
|
47 |
GB/T5783-1986 |
螺栓 M8x30 ZnD Bolt |
4 |
||
48 |
DH/G18 |
气管 L=550 Hosejoint |
1 |

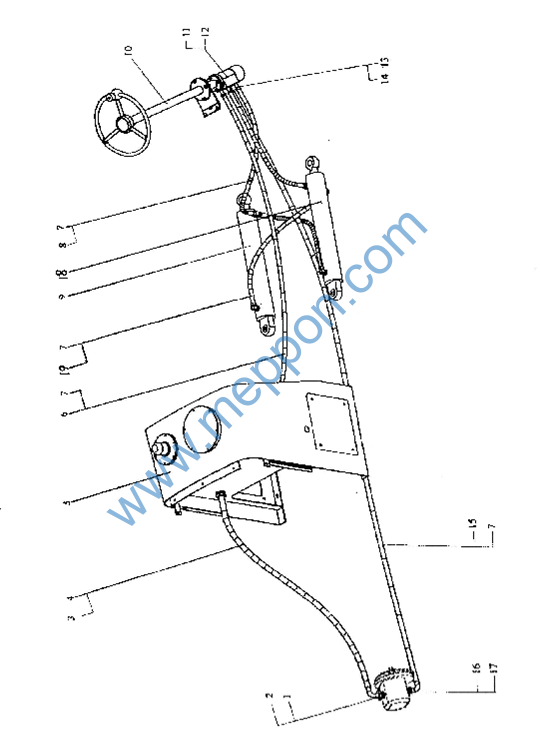

3Y25.10 转向系统 Hydraulic Steering System
3Y25.10 转向系统 Hydraulic Steering System
序号 NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
零件代号 Part No. YZ14.10B-1JB/T1002-19773Y25.10.3 GB1235-19763Y25.10.1JB/T1885-1977GB1235-1976JB/T1885-19773Y25.10.5YZ18F.10.3BZZ1-E500CFKA-123018YZ14.10A-1JB/T1002-19773Y25.10.2JB/T984-1977JB/T1002-19773Y25.10.4JB/T1885-1977 |
零 件 名 称 Part Name |
数量 Q’ty 1 1 1 2 1 1 12 2 1 1 1 1 4 4 1 1 1 1 2 |
|
接头体 垫圈 27 胶管总成 O 形圈 24×2.4 液压油箱-配重箱 胶管接头 13I-1700 O 形圈 16×2.4 胶管接头 13I-1550 左转向油缸 转向盘组件 全液压转向器 阀块 接头体 垫圈 20 胶管总成 接头体 14/M18x1.5 垫圈 18 右转向油缸 胶管接头 13I-1100 |
Joint Washer Hose ass‘y O-ring Oil tank-Weight tank Hose joint O-ring Hose joint Left steering cylinder Steering wheel Steering gear Valve body Joint Washer Hose ass‘y Joint Washer Right steering cylinder Hose joint |

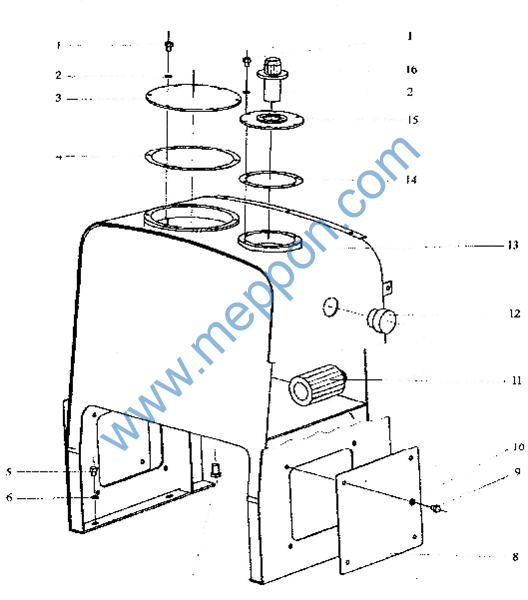

3Y25.10.1 液压油箱-配重箱 Oil Tank-Weight tank
