SINOMACH CHANGLIN ZLM15B wheel loader parts catalog 01

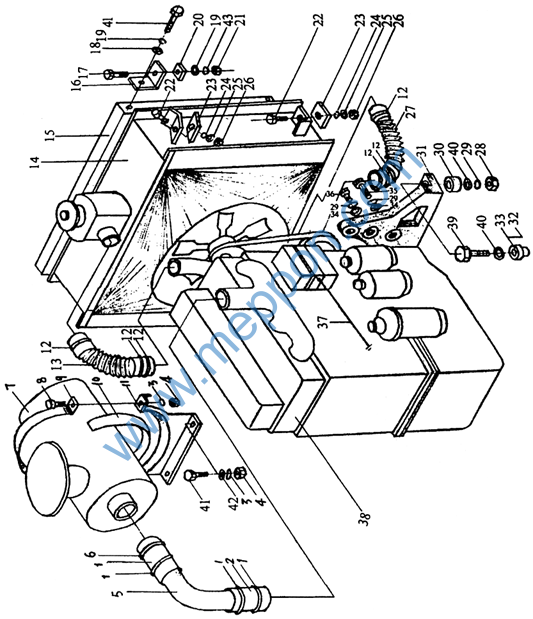

Z15B·1 发动机装置(一) Engine device(一)
Z15B·1 发动机装置(一) Engine device(一)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 |
ZBJ15001-87 Z15B.1-21 GB93-87 GB6170-86 Z15B.1.3 Z15B.1-20 KW1532A GB5783-86 Z15B·1-10 Z15B·1-11 Z15B·1·5 ZBJ15001-87 Z15B·1-8 Z15B·1-6 4135 Z15B·1-1 GB5783-86 GB97·2-85 GB93-87 215B·1-4 GB6170-86 GB5783-86 Z15B·1-2 GB93-87 GB97·2-85 GB6170-86 Z15B·1-5 GB6170-86 |
喉箍 64-76 下进气管(夹布腔管 Φ64×120) 垫圈 10 螺母 M19 进气管 上进气管(夹布胶管 Φ64×90) 空气滤清器 螺栓 M8×60 卡箍 大橡胶带 510×20×4 空滤器支架 喉箍 35-51 水箱进水橡胶管(波纹管) 水箱导风罩总成 机油散热器 机油散热器架 螺栓 M10×45 垫圈 10 垫圈 10 机油散热器垫 螺栓 M10 螺栓 M12×40 水箱垫 垫圈 12 垫圈 12 螺母 M12 水箱出水橡胶管(波纹管) 螺母 M16 |
Clamp Hose Φ64×120 Washer 10 Nut M10 Hose Hose Φ64×90 Air filter Bolt M8×60 Clamp Rubber strip 510×20×4 Filter bracket Clamp 35-51 Rubber tube Water box Radiator Radiator bracket Bolt M10×45 Washer 10 Washer 10 Gasket Nut M10 Bolt M12×40 Gasket Washer 12 Washer 12 Nut M12 Rubber tube Nut M16 |
4 1 4 4 1 1 1 2 1 1 1 6 1 1 1 4 4 4 8 4 8 4 4 4 4 4 1 10 |
Z15B·1 发动机装置(一) Engine device(一)
Z15B·1 发动机装置(一) Engine device(一)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 |
GB93-87 Z15B·1-9 Z15B·1-13 Z15B·1-14 Z15B·1-12 GB97·2-85 GB5783-86 GB5783-86 Z15B·1·2 ZH4100G60 GB5783-86 Z15B·1-19 GB5783-86 GB97·2-85 GB96·2-85 |
垫圈 16 柴油机减震垫 柴油机机架 衬管 柴油机减震垫 垫圈 16 螺栓 M16×120 螺栓 M16×70 停油操纵 柴油机 螺栓 M16×120 10.9级 垫圈 螺栓 M10×25 垫圈 8 垫圈 10 |
Washer 16 Rubber gasket Engine bracket Bush Engine gasket Washer 16 Bolt M16×120 Bolt M16×70 Throttle control Engine Bolt M16×120 10.9级 Washer Blot M10×25 Washer 8 Washer 10 |
10 4 1 4 4 4 2 4 1 1 4 8 6 4 4 |

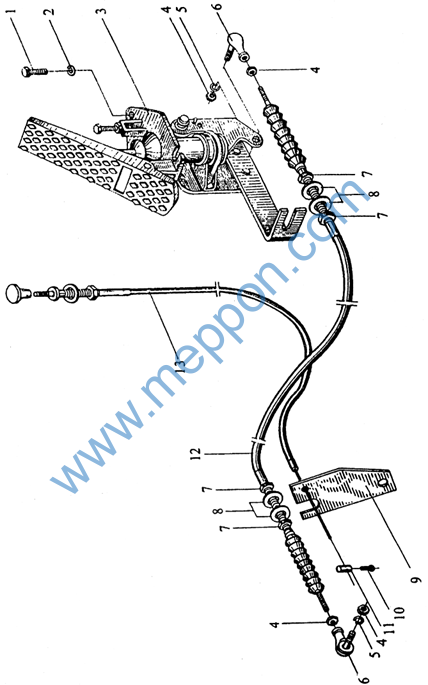

Z15B·1 发动机装置(二) Engine device(二)
