SINOMACH CHANGLIN ZLM15B wheel loader parts catalog 02
Z15B·1 发动机装置(二) Engine device(二)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 |
GB5780-86 GB93-87 Z15B·1·1 GB6173-86 GB93-87 Z15B·1·12 JB/ZQ3748-86 GB97.2-85 Z15B·1-15 GB65-85 Z15B·1·2-1 Z15B·1·8 Z15B·1·2-2 |
螺栓 M6×20 垫圈 6 油门踏板总成 螺母 M6 垫圈 6 球铰接头 螺母 M14×1.5 垫圈 14 支承板 螺钉 M6×12 限位套 油门软管 熄火线 60″ |
Bolt M6×20 Washer 6 Throttle Pedal ass’ y Nut M6 Washer 6 Ball joint Nut M14×1.5 Washer 14 Support plate Screw M6×12 Sleeve Rubber pipe Slop control |
3 3 1 7 2 2 4 4 1 1 1 1 1 |

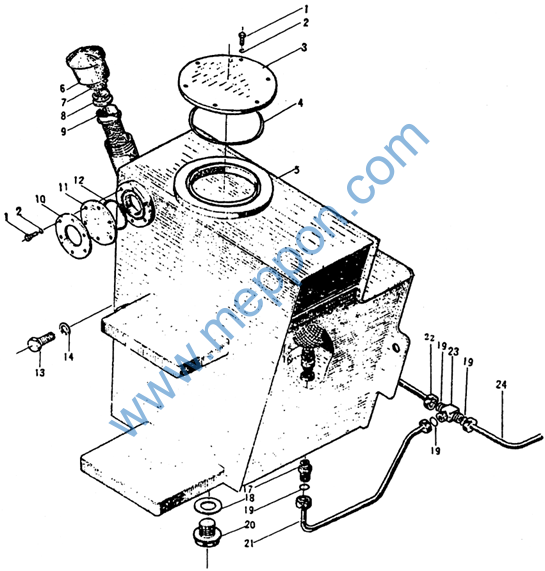

Z15B·1·9 左油箱 Left fuel tank
Z15B·1·10 右油箱 Right fuel tank
Z15B·1·9 左油箱 Left fuel tank
Z15B·1·10 右油箱 Right fuel tank
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5
6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 |
GB5782-86 GB93-87 Z15B·1·9-1 GB1235-76 Z15B·1·9·4 Z15B·1·10·3 Z15B·1·9·3-1 Z15B·1·9·3-2 Z15B·1·9·3-3
Z15B·1·9-3 Z15B·1·9-4 GB1235-76 GB5783-86 GB93-87 TLW-12 Z15B·1·9·5-1 Z15B·1·9-2 Z15B·1·9-5 GB1235-76 JB1000-77 Z15B·1·9·6 Z15B·1·10·1 Z15B·1·10-1 Z15B·l·10·2 |
螺栓 M6×20 垫圈 6 法兰盘 O形圈 145×3.1 左油箱体 右油箱体 加油盖 滤尘剂 滤尘器壳 滤芯总成 压圈 油表板 O形圈 55×3.1 螺栓 M16×25 垫圈 16 网式滤油器 Φ55×55 滤油头 接头 铜垫 O形圈 14×1.9 螺塞 M27×2 短油管(仅用于Z15B·1·9) 中油管(仅用于Z15B·l·10) 三通(仅用于Z15B·1·10) 长油管(仅用于Z15B·1·10) |
Bolt M6×20 Washer 6 Flange O-ring 145×3.1 Left fuel tank case Right fuel tank case Cover Filter wire Filter case Core ass’ y Ring Plate O-ring 55×3.1 Bolt M16×25 Washer 16 Net filter Φ55×55 Adapter Joint Copper gasket O-ring 14×1.9 Plug M27×2 Short tube Middle tube Tee Long tube |
18 18 1 1 1 1 1 1 1 1 2 2 2 3 3 1 1 1 1 2 1 1 1 1 1 |

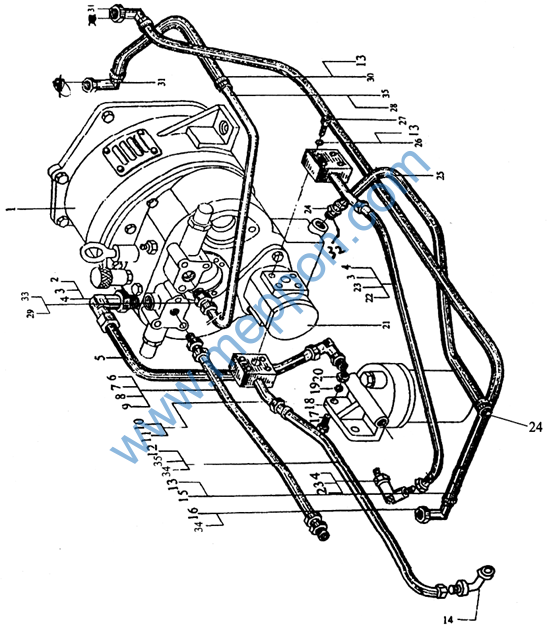

Z15B·2 液力变矩器系统 Torque converter system
Z15B·2 液力变矩器系统 Torque converter system
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
Z15B·2·1 Z15B·2·7·2 GB3452·1-92 GB3452·1-92 JB1885-77 JB1885-77 GB1235-76 JB1002-77 JB984-77 Z15B·2·6·1 GB1235-76 JB1885-77 ZBJ15001-87 Z15B·2·6·2 Z15B·2·2-1 Z15B·2·2·1 GB5782-86 Z18·2·5 GB93-87 GB6170-86 CBG1016 JB1885-77 Z15B·2·7·1 Z18·2·4-1 Z15B·2·4-2 GB93-87 GB70-85 Z15B·2·3·1 Z15B·2·3-1 Z15B·2·3-2 Z15B·2·2·2 JB1002-77 |
液力变矩器 弯接头 O形圈 22.4×3.55 O形圈 17×2.65 胶管接头 16Ⅱ-700 胶管接头 13Ⅰ-740 O形圈 16×2.4 垫圈 18 接头体 14/M18×1.5 油泵接头 O形圈 28×3.1 胶管接头 16Ⅰ-750 喉箍 19-29 管接头 软管 Φ16×2660 接头 螺栓 M12×35 精滤油器 垫圈 12 螺母 M12 齿轮油泵 胶管接头 16Ⅱ-600 油泵接头 接头 软管 Φ25×850 垫圈 8 螺钉 M8×40 弯管 接头 软管 Φ16×1560 接头 垫圈 30 |
Torque converter Elbow joint O-ring 22.4×3.55 O-ring 17×2.65 Host joint 16Ⅱ-700 Host joint 13Ⅰ-740 O-ring 16×2.4 Washer 18 Adapter 14/M18×1.5 Joint O-ring 28×3.1 Hose joint 16Ⅰ-750 Clamp 19-29 Joint Rubber pipe Φ16×2660 Joint Bolt M12×35 Fine filter Washer 12 Nut M12 Gear oil pump Host joint 16Ⅱ-600 Joint Joint Rubber pipe Φ25×850 Washer 8 Screw M8×40 Pipe Joint Rubber pipe Φ16×1560 Joint Washer 30 |
1 3 4 4 1 1 2 2 2 1 1 1 6 1 1 1 2 1 2 2 1 1 1 2 1 8 8 1 2 1 2 2 |
Z15B·2 液力变矩器系统 Torque converter system
