Z15B·2 液力变矩器系统 Torque converter system
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
33 34 35 |
JB1002-77 GB1235-76 GB1235-76 |
垫圈 27 O形圈 22×2.4 O形圈 20×2.4 |
Washer 27 O-ring 22×2.4 O-ring 20×2.4 |
1 1 2 |

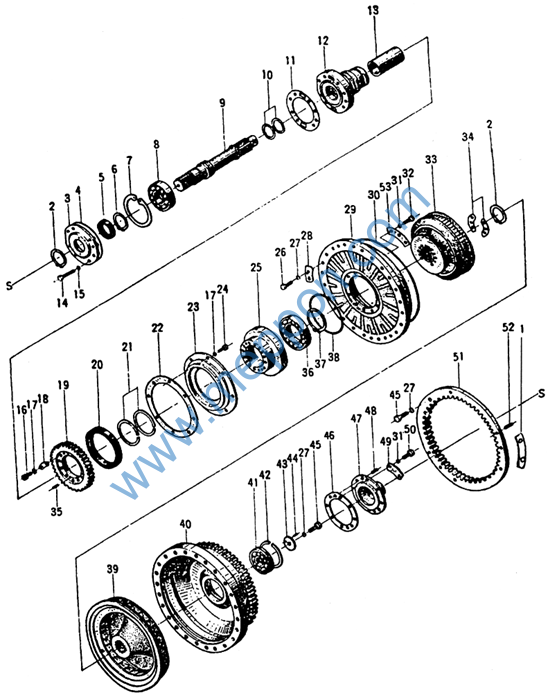

Z15B·2·1 液力变矩器(一) Torque converter(1)
Z15B·2·1 液力变矩器(一) Torque converter(1)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
GB70-85 GB93-87 Z15B·2·1·3 Z30·2·3-31 Z15B·2·1·2 Z30·2·3-29 Z18·2·1·1-3 GB895.1-86 Z18·2·1·1·1 GB895·1-86 Z18·2·1·1-2 Z18·2·1·1-1 JB1002-77 Z18·2·l-2 GB825-88 GB5782-86 GB5782-86 GB93-87 Z18·2·1-15 GB93-87 GB6170-86 GB5782-86 GB6170-86 GB5782-86 GB119-86 GB5782-86 Z18·2·1-29 HG4-692-67 Z18·2·1-1 Z18·2·1-8 Z15B·2·1-22 GB893.1-86 |
螺钉 M10×65 垫圈 10 进油阀 密封垫 回油阀 密封垫 外套 挡圈 28 过滤盘 挡圈 25 杯盖 通气杯 垫圈 20 螺塞 螺钉 M12 螺栓 M12×50 螺栓 M6×10 垫圈 6 通风板 垫圈 12 螺母 M12 螺栓 M10×50 螺母 M10 螺栓 M12×35 销 A10×30 螺栓 M12×40 垫 油封 PG40×65×12 箱体 垫 壳体 挡圈 52 |
Screw M10×65 Washer 10 Oil inlet valve Gasket Oil return valve Gasket Outer sleeve Snap ring 28 Filter disc Snap ring 25 Cap Breather Washer 20 Plug Screw M12 Bolt M12×50 Bolt M6×10 Washer 6 Plate Nut M12 Nut M12 Bolt M10×50 Nut M10 Bolt M12×35 Pin A10×30 Bolt M12×40 Gasket Oil seal PG40×65×12 Case Gasket Case Snap ring 52 |
6 12 1 1 1 1 1 1 1 1 1 1 2 1 1 2 4 4 1 23 2 6 6 9 2 4 2 2 1 1 1 4 |
Z15B·2·1 液力变矩器(一) Torque converter(1)
Z15B·2·1 液力变矩器(一) Torque converter(1)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
33 34 35 36 37
38 |
Z18·2·1-28 Z18·2·1-27 GB276-89 GB5785-86 Z15B·2·1-28 Z15B·2·1-29 GB5782-86 |
联接套 芯轴 轴承 208 螺栓 M8×l×30 齿轮 齿轮 螺栓 M12×60 |
Connect sleeve Core shaft Bearing 208 Bolt M8×1×30 Gear Gear Bolt Ml2×60 |
2 2 2 2 1 1 1 |
Z15B·2·1 液力变矩器(二) Torque converter(2)
