SINOMACH CHANGLIN ZLM15B wheel loader parts catalog 04

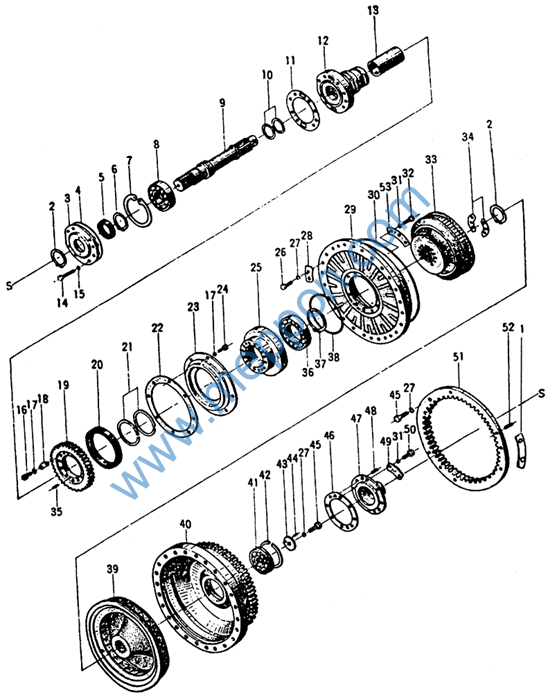

Z15B·2·1 液力变矩器(二) Torque converter(2)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
Z15B·2·1-43 GB894.1-86 Z18·2·1-36 Z18·2·1-30 HG4-692-76 GB894.1-86 GB893.1-86 GB276-89 Z18·2·1-18 Z18·2·1-33 Z18·2·1-31 Z18·2·1-4 Z18·2·1-34 GB5782-86 GB93-87 GB70-85 GB93-87 Z18·2·1-32 Z15B·2·1-5 HG4-692-67 Z18·2·1-37 Z18·2·1-7 Z18·2·1-6 GB70-85 Z18·2·1-9 GB5782-86 GB93-87 Z18·2·1-24 Z18·2·1-11 Z18·2·1-39 GB93-8 GB5782-86 |
飞轮保险片 挡圈 38 轴承盖 垫 油封 PG40×65×12 挡圈 40 挡圈 80 轴承 208 涡轮轴 密封环(左,右) 垫 导轮座 隔套 螺栓 M10×60 垫圈 10 螺钉 M6×20 垫圈 6 垫片 齿轮 油封 PG95×125×12 密封环 垫 隔套 螺钉 M6×14 泵轮轴承套 螺栓 M10×32 垫圈 10 垫片 泵轮 密封垫 垫圈 8 螺栓 M8×25 |
Gasket Snap ring 38 Bearing cover Gasket Oil seal PG40×65×12 Snap ring 40 Snap ring 80 Bearing 208 Turbing shaft Scal ring Gasket Stator seat Spacer sleeve Bolt M10×60 Washer 10 Screw M5×20 Washer 6 Gasket Gear Oil seal PG95×125×12 Seal ring Gasket Spacer sleeve Screw M6×14 Bearing sleeve Bolt M10×32 Washer 10 Gasket Pump pulley Gasket Washer 8 Bolt M8×25 |
2 2 1 1 1 1 1 1 1 各1 1 1 1 8 8 18 26 4 1 1 2 1 1 8 1 24 24 12 1 1 12 12 |
Z15B·2·1 液力变矩器(二) Torque converter(2)
Z15B·2·1 液力变矩器(二) Torque converter(2)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 |
Z18·2·1-13 Z18·2·1-21 GB 119-86 GB276-89 GB894.1-86 Z18·2·1-38 Z18·2·1-12 Z18·2·1-14 GB277-89 GB305-89 Z18·2·1-20 GB119-86 GB5782-86 Z18·2·1-23 Z15B·2·1-18 GB119-86 Z18·2·1-22 GB5782-86 Z15B·2·1-21L GBl19-86 Z18·2·1-10 |
导轮 垫片 销 A6×16 滚动轴承 113 挡圈 65 密封垫 涡轮 泵壳 轴承 50306 止动环 72 压板 销 A5×12 螺栓 M10×30 垫 泵壳端盖 销 A8×16 垫片 螺栓 M8×22 齿圈 销 A12×20 垫片 |
Stator Gasket Pin A6×16 Bearing 113 Snap ring 65 Gasket Turbing pulley Case Bearing 50306 Stop ring 72 Holder Pin A5×12 Bolt M10×30 Gasket End cover Pin A8×16 Gasket Bolt M8×22 Gear ring Pin A12×20 Gasket |
1 1 4 1 1 1 1 1 1 1 1 5 13 1 1 2 2 8 1 2 4 |

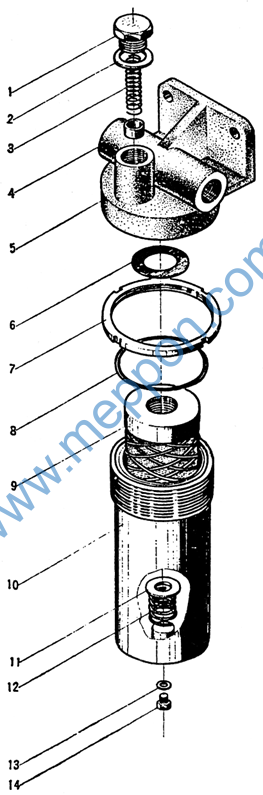

Z18·2·5 精滤油器 Fine filter
Z18·2·5 精滤油器 Fine filter
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
Z30·2·8-7 JB1002-77 Z30·2·8-6 Z30·2·8-5 Z18·2·5-1 Z18·2·5-2 Z30·2·8-4 GB3452.1-92 Xu-B50×100 Z18·2·5·1 Z30·2·8-2 Z30·2·8-1 JB1002-77 JB1000-77 |
阀盖 垫圈 30 弹簧 阀芯 精滤器上盖 胶垫 螺母 O形密封圈 95×3.55 线隙式滤油器滤芯 精滤油器体 座 弹簧 垫圈 8 螺塞 M8×1 |
Valve cover Washer 30 Spring Valve core Cover head Gasket Nut O-ring 95×3.55 Filter ore Filter body Seat Spring Washer 8 Plug M8×1 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 |

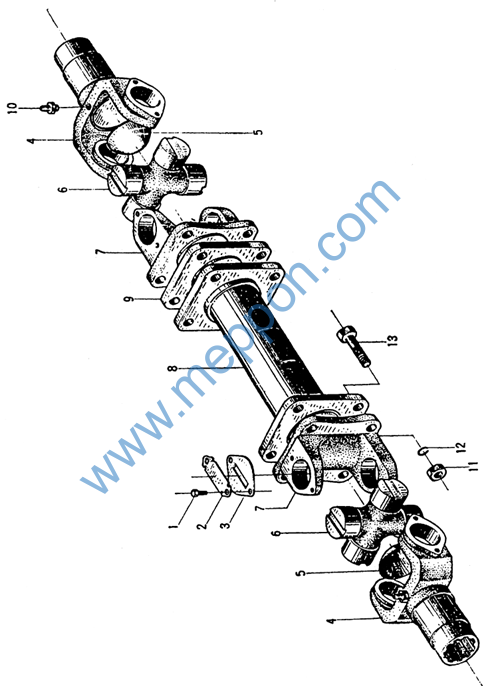

Z15B·3 主传动轴 Main drive shaft
