SINOMACH CHANGLIN ZLM15B wheel loader parts catalog 09
Z15B·6

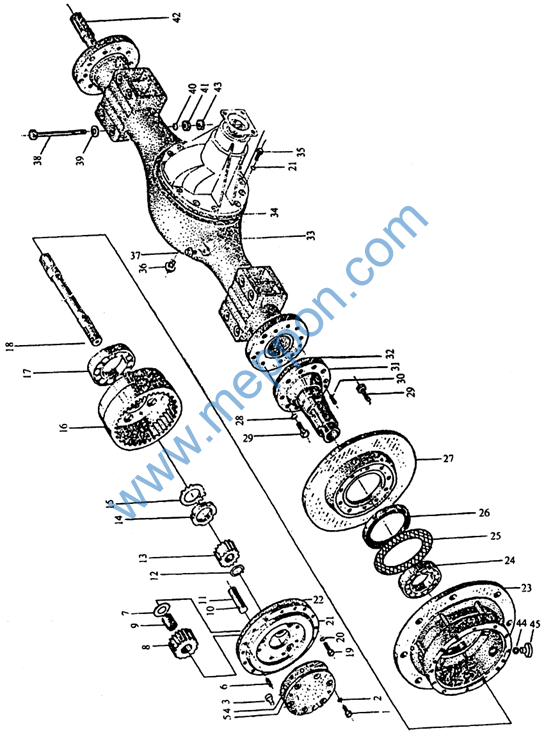

前桥 Front axle
Z15B·8 后桥 Rear axle
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 |
GB5783-86 GB93-87 Z15B·6-13 Z15B·6-12 Z15B·6-14 GB119-86 Z15B·6·18 Z15B·6-16L GB309-84 GB308-77 Z15B·6-17 GB894.1-86 Z15B·6-15L GB812-88 GB858-88 Z15B·6-10L GB297-84 Z15B·6-3 GB5782-86 GB93-87 Z15B·6-11 Z15B·6-23 Z15B·6-19 GB297-84 Z15B·6-8 HG4-692-67 |
螺栓 M8×20 垫圈 8 堵头 密封垫 压盖 销 B12×2.5 行星轮垫片 行星齿轮 滚针 Φ3×29.8 钢球 Φ5 行星轮轴 挡圈 35 太阳齿轮 圆螺母 M56×2 止动垫片 56 齿圈 流动轴承 2007114 半轴 螺栓 M12×30-8.8 垫圈 12 行星轮架 密封垫 轮壳 滚动轴承 2007115 密封垫 油封 SD115×140×14 |
Bolt M8×20 Washer 8
Gasket Press cover Pin B12×25 Gasket Planet gear Needle Φ3×29.8 Steel ball Φ5 Shaft Snap ring 35 Sun gear Nut M56×2 Check spacer 56 Gear ring Bearing 2007114 Shaft Bolt M12×30-8.8 Washer 12 Planet carrier Gasket Gear case Bearing 2007115 Gasket Oil seal SD115×140×14 |
12 12 2 2 2 12 12 6 174 6 6 2 2 2 2 2 2 1 16 40 2 2 2 2 1 2 |
Z15B·6
前桥 Front axle
Z15B·8 后桥 Rear axle
Z15B·6
前桥 Front axle
Z15B·8 后桥 Rear axle
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 |
Z15B·6-9 GB93-87 GB5782-86 GB119-86 Z15B·6-5 Z15B·6-6 Z15B·6-1 Z15B·6-2 GB5783-86 JB1000-77 NT130 GB5782-56 GB7.2-85 GB93-87 GB6170-86 Z15B·6-4 GB6172-86 JB1002-77 JB1000-77 |
制动盘 垫圈 12 螺栓 M12×35-10.9 销 B14×30 轮边支承轴 密封垫 桥壳 密封垫 螺栓 M10×30 螺塞 M20×1.5 通气塞 螺栓 M16×180-10.9 垫圈 16 垫圈 16 螺母 M16 半轴 扁螺母 M16 垫圈 18 螺塞 M18×1.5 |
Brake flange Washer 12 Bolt M12×35-10.9 Pin B14×30 Supporting shaft Gasket Axle case Gasket Bolt M10×30 Plug M20×1.5 Plug Bolt M16×180-10.9 Washer 16 Washer 16 Nut M16 Shaft Nut M16 Washer 18 Plug M18×1.5 |
2 48 48 2 2 2 1 1 12 2 1 8 8 8 8 1 8 2 2 |

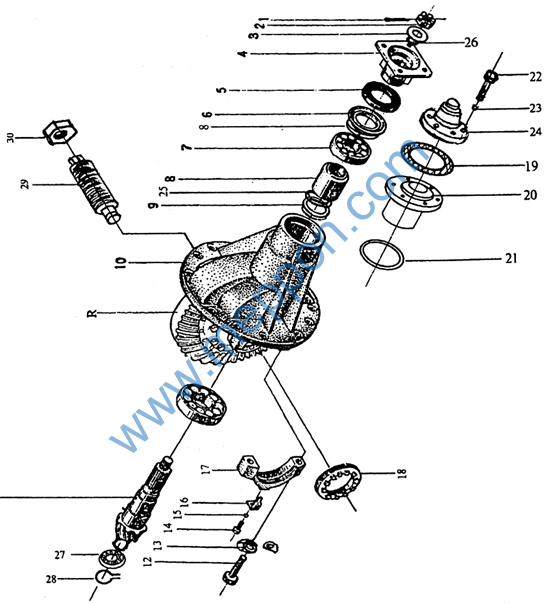

Z15B·6·1 前桥主传动(一) Front axle main drive(1)
Z15B·8·1 后桥主传动(一) Rear axle main drive(1)
Z15B·6·1 前桥主传动(一) Front axle main drive(1)
Z15B·8·1 后桥主传动(一) Rear axle main drive(1)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
GB91-86 Z15B·6·1-18 Z15B·6·1-17 Z15B·6·1·2 HG4-692-67 Z15B·6·1-16 GB297-84 Z15B·6·1-14 Z15B·6·1-22 Z15B·6·1-10 Z15B·6·1-11L Z15B·8·1-2L GB5785-86 Z15B·6·1-24 GB5783-86 GB93-87 Z15B·6·1-25 Z15B·6·1-3 Z15B·6·1-4 Z15B·6·1-19 Z15B·6·1-13 Z15B·6·1-20 GB5782-86 GB93-87 Z15B·6·1-15 Z15B·6·1-21 GB1235-76 GB283-87 GB894·1-86 Z15B·6·1·1 Z15B·6·1-12 |
开口销 4×36 螺母 螺母垫片 连接法兰组件 油封 SG47×84×12 回油盘 滚动轴承 7609E 隔套 隔套 托架 主动螺伞齿轮(右旋) 主动螺伞齿轮(左旋) 螺栓 M14×1.5×80 止动垫片 螺栓 M8×20 垫圈 8 调整螺母锁片 轴承盖 调整螺母 垫片 轴承座 调整垫片 螺栓 M12×50 垫圈 12 压盖 调整垫片 O形圈 35×3.1 滚动轴承 7609E 挡圈 25 止推柱 螺母 |
Pin 4×36 Nut Gasket Flange Oil seal SG47×84×12 Oil return disc .Bearing 7609E Spacer sleeve Spacer sleeve Bracket Driver gear Driver gear Bolt M14×1.5×80 Check spacer Bolt M8×20 Washer 8 Spacer Bearing cover Nut Gasket Bearing sent Spacer Bolt M12×50 Washer 12 Press cover Spacer O-ring 35×3.1 Bearing 7609E Snap ring 25 Check rod Nut |
1 1 1 1 1 1 2 1 1 1 1 1 4 4 2 2 2 2 2 1 1 1组 6 6 1 1组 1 2 1 1 1 |

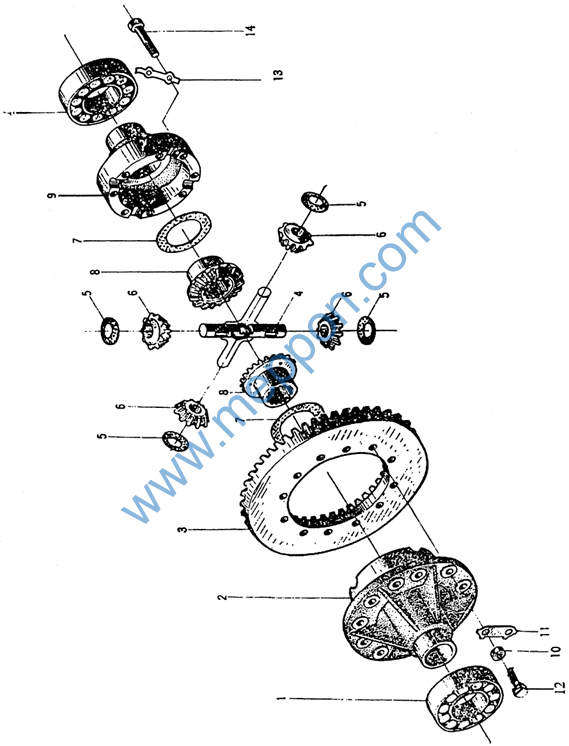

Z15B·6·1 前桥主传动(二) Front axle main drive(2)
Z15B·8·1 后桥主传动(二) Rear axle main drive(2)
