SINOMACH CHANGLIN ZLM15B wheel loader parts catalog 10
Z15B·6·1 前桥主传动(二) Front axle main drive(2)
Z15B·8·1 后桥主传动(二) Rear axle main drive(2)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3
4 5 6 7 8 9 10 11 12 13 14 |
GB297-84 Z15B·6·1-2 Z15B·6·1-1 Z15B·8·1-1 Z15B·6·1-6 Z15B·6·1-9 Z15B·6·1-7L Z15B·6·1-8 Z15B·6·1-5L Z15B·6·1-23 GB889-86 JB/ZQ3756-86 Z15B·6·1-27 Z15B·6·1-26 GB5782-86 |
滚动轴承 7510 差速器左壳 从动螺伞齿轮(左) 从动螺伞齿轮(右) 十字轴 锥齿轮垫片 锥齿轮 半轴齿轮垫片 半轴齿轮 差速器右壳 螺母 10 垫圈 10 螺栓 螺母垫片 螺栓 M10×50 |
Bearing 7510 Left case Driven gear Driven gear “十” shaft Gasket Gear Gasket Gear Right case Nut 10 Washer 10 Bolt Gasket Bolt M10×50 |
2 1 1 1 1 4 4 2 2 1 12 12 12 4 8 |
Z15B·6·2
制动器总成 Brake ass’y
Z15B·6·2
制动器总成 Brake ass’y
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
GB91-86 Z15B·6·2-4 Z15B·6·2-5 GB1235-76 Z15B·6·2-9 Z15B·6·2-8 GB893.2-86 Z15B·6·2-6 Z15B·6·2-7 Z15B·6·2-1 Z15B·6·2-1 Z15B·6·2·2-1 Z15B·6·2·2-2 GB119-86 Z15B·6·2-2 Z15B·6·2-3 GB818-85 |
开口销 2×16 销轴 副钳桥 O形密封圈 16×2.4 密封圈 活塞 挡圈 65 顶杯 防尘罩 衬块总成 主钳桥 阀座 阀杆 圆柱销 1.5×12 螺栓 盖 螺钉 M6×8 |
Pin 2×16 Pin shaft Auxiliary pincers O-ring 16×2.4 Seal ring Piston Snap ring 65 Cup Dust hood Filler block ass’ y Main pincers Valve seat Valve stem Column pin 1.5×12 Bolt Cover Screw M6×8 |
2 2 1 2 2 2 2 2 2 2 1 2 2 2 4 1 4 |
Z15B·6·4
车轮 Wheel ass’y
Z15B·6·4
车轮 Wheel ass’y
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 |
Z15B·6·4·1
Z15B·6·4-1 Z15B·6·4-2 |
轮辋体 轮胎 16/17-20 外轮缘 锁圈 |
Rim-spoke ass’y Tire 16/17-20 Wheel ring Lock ring |
4 4 4 4 |

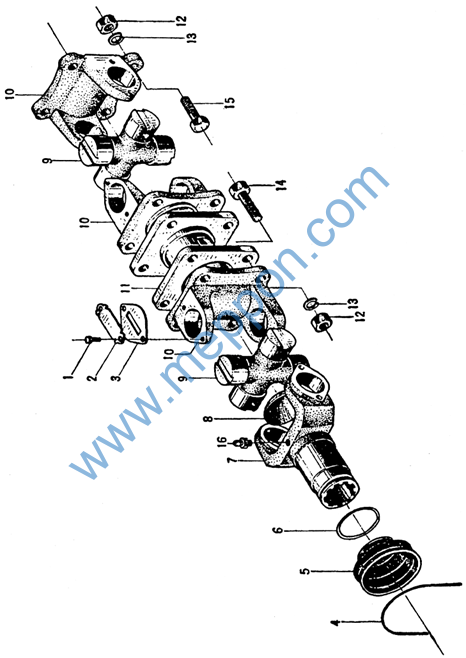

Z15B·7
后传动轴 Rear drive shaft
