序号

Key No.

零件代号

Part No.

零
件
名
称

Part Name

数量

Quantity

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

GB1153-89

Z15B·12-14

Z15B·12-15

Z15B·12-16

GB5783-86

GB93-87

Z15B·12-17

HG4-692-67

Z15B·12-11

GB304-64

Z15B·12-12

Z15B·12-13

GB91-86

HG4-692-67

Z15B·12-9

Z15B·12-10

GB5783-86

GB93-87

Z15B·12·10

Z15B·12·14

Z15B·12·3

Z15B·12·4

Z15B·12-3

Z15B·12-4

Z15B·12·8

JB984-77

JB981-77

GB1235-76

Z15B·12·7-4

Z15B·12·7-3

GB6171-86

油杯45º M10×1

上铰接轴

压紧内环

压紧外环

螺栓 M10×40

垫圈 10

垫板

骨架防尘圈 60×74

上轴承盖

关节轴承 UC40

上轴承座

槽形扁螺母

销 6×70

骨架防尘圈 40×52

下轴承盖

下轴承座

螺栓 M12×20

垫圈 12

下铰接轴

转向缸销轴(后)

后车架

摆架

摆架轴套

垫板

摆架销轴

接头体 10／M10×1

螺母 M16×1.5

O形圈 11×1.9

连管接套

连管油管 Φ6×l

螺母 M16×1.5

Oil grease 45º M10×1

Upper shaft

Inner ring

Outer ring

Bolt M10×40

Washer 10

Plate

Seal ring 60×74

Upper bearing cover

Bearing UC40

Upper bearing seat

Nut

Pin 6×70

Seal ring 40×52

Lower bearing cover

Lower bearing seat

Bolt M12×20

Washer 12

Lower shaft

Shaft (rear)

Rear frame

Walring beam

Bush

Pad

Shaft

Adapter 10/M10×1

Nut M16×1.5

O-ring 11×1.9

Joint sleeve

Tube Φ6×1

Nut M16×1.5

4

1

2

2

12

12

2

2

1

2

1

1

1

2

1

1

5

5

1

2

1

1

2

2

2

2

4

4

4

2

2

序号

Key No.

零件代号

Part No.

零
件
名
称

Part Name

数量

Quantity

32

33

34

35

36

37

38

39

40

41

GB93-87

Z15B·12·7-1

Z15B·12·7-2

GB1152-89

Z15B·12·6

Z15B·12-2

GB879-86

GB95-85

GB5782-86

Z15B·12·5

垫圈 16

连接板

外接螺栓

油杯 M10×1

配重

牵引销

销 10×40

垫圈 16

螺栓 M16×110·10.9级

电瓶框架

Washer 16

Plate

Bolt

Oil grease M10×1

Counter-weight

Pin

Pin 10×40

Washer 16

Bolt M16×110·10.9S

Battery box

6

1

2

2

1

1

1

4

4

2

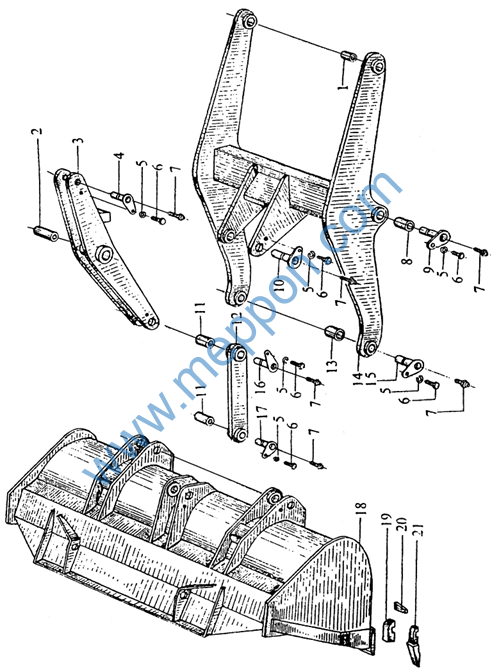

序号

Key No.

零件代号

Part No.

零
件
名
称

Part Name

数量

Quantity

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Z15B·13·5-3

Z15B·13·7-1

Z15B·13·7·1

Z15B·13·3

GB93-87

GB5781-86

GB1152-89

Z15B·13·5-2

Z15B·13·8

Z15B·13·9

Z15B·13·6-1

Z15B·13·6·1

Z15B·13·5-1

Z15B·13·5·1

Z15B·13·1

Z15B·13·3

Z15B·13·2

Z15B·13·4

Z15B·13·4[1]-2

Z15B·13·4[1]-3

Z15B·13·4[1]-1

轴套

轴套

摇臂组件

铰销组件

垫圈 12

螺栓 M12×20·ZnD

油杯 M10×l

轴套

铰销组件

铰销组件

轴套

拉杆组件

轴套

动臂组件

铰销组件

铰销组件

铰销组件

铲斗

铲斗齿套

斗齿固定销

铲斗齿

Bush

Bush

Rocker arm

Pin shaft

Washer 12

Bolt M12×20·ZnD

Oil grease

Bush

Pin shaft

Pin shaft

Bush

Rod

Bush

Arm

Pin shaft

Pin shaft

Pin shaft

Bucket

Bush

Pin

Tee

2

1

1

1

8

8

8

2

2

1

2

1

2

1

2

1

1

1

6

6

6
