序号

Key No.

零件代号

Part No.

零
件
名
称

Part Name

数量

Quantity

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Z15B·14·2

Z15B·14·1

GB5783-86

GB93-87

GB1235-76

ZBJ15001-87

GB5781-86

JB1885-77

GB1235-76

JB1885-77

Z15B·14-2

Z15B·14-3

JB1885-77

JB993-77

Z15B·14·8

GB5782-86

Z15B·12·9

Z15B·14·10

Z15B·14·18

Z15B·14·14

Z15B·14·15

Z15B·14·7

Z15B·14·6

Z15B·14·19

Z15B·14·20

Z15B·14·21

Z15B·14·12

Z15B·14·22

Z15B·14·11

Z15B·14·5

JB1002-77

JB999-77

液压油箱

油箱回油管

螺栓 M8×22

垫圈8

O形圈 45×3.55

喉箍 d50

螺栓 M8×25

胶管接头 16Ⅱ-900

O形圈 20×2.4

胶管接头 16Ⅱ-1050

连接板

接头体

胶管接头 16Ⅱ-900

接头体 18

油管

螺栓 M8×25

油管

软管总成

举升油缸

油管

油管

油管

油管

油管

油管

油管

管夹

转斗油缸

管夹

软管总成

垫圈 27

螺栓 M27×2×55

Hydraulic oil tank

Pipe

Bolt M8×22

Washer 8

O-ring 45×3.55

Clamp d50

Blot M8×25

Hose 16Ⅱ-900

O-ring 20×2.4

Hose 16Ⅱ-1050

Plate

Adapter

Hose 16Ⅱ-900

Adapter 18

pipe

Bolt M8×25

pipe

Hose ass’ y

Cylinder

pipe

pipe

pipe

pipe

pipe

pipe

pipe

Clamp

Cylinder

Clamp

Hose ass’ y

Washer 27

Bolt M27×2×55

1

1

8

20

1

2

4

2

8

2

1

4

4

4

1

8

1

4

2

1

1

1

1

1

1

1

1

1

1

1

2

1

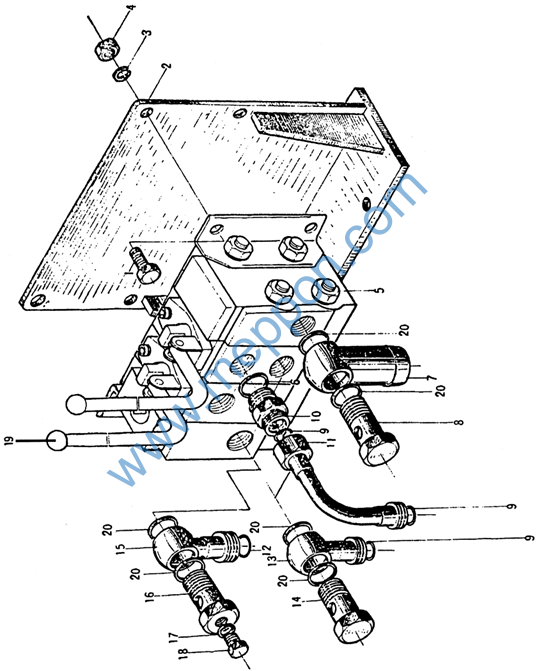

序号

Key No.

零件代号

Part No.

零
件
名
称

Part Name

数量

Quantity

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

GB5782-86

Z15B·14·3

GB93-87

GB6170-86

ZS1-L20E-T-20

Z15B·14·4·1-2

Z15B·14·4·2·1

Z15B·14·4·2-1

GB1235-76

Z15B·14·4·1-1

Z15B·14·4·1·1

GB1235-76

Z15B·14·4·3·1

Z15B·14·4·4-1

Z15B·14·4·4·1

Z15B·14·4·3-1

JB1002-77

JB1000-77

Z15B·14·4·5

JB1002-77

螺栓 M12×30

多路阀安装架

垫圈 12

螺母 M12

多路换向阀

铜垫

阀回油管

螺栓 M27×2×60

O形圈 20×2.4

直通管接头

多路阀上输油接管

O形圈 24×2.4

多路阀进油接管

螺栓 M27×2×50

多路阀下输油接管

螺栓 M27×2×50

铜垫 14

螺塞 M14×1.5

多路阀操纵杆

铜垫 27

Blot M12×30

Support

Washer 12

Nut M12

Change valve

Copper spacer

Off return tube

Bolt M27×2×60

O-ring 20×2.4

Tube joint

Tube

O-ring 24×2.4

Connect tube

Bolt M27×2×50

Connect tube

Bolt M27×2×50

Copper spacer 14

Screw plug M14×1.5

Copper spacer 27

4

1

4

4

1

2

1

1

3

2

2

1

1

2

2

1

1

1

1付

8

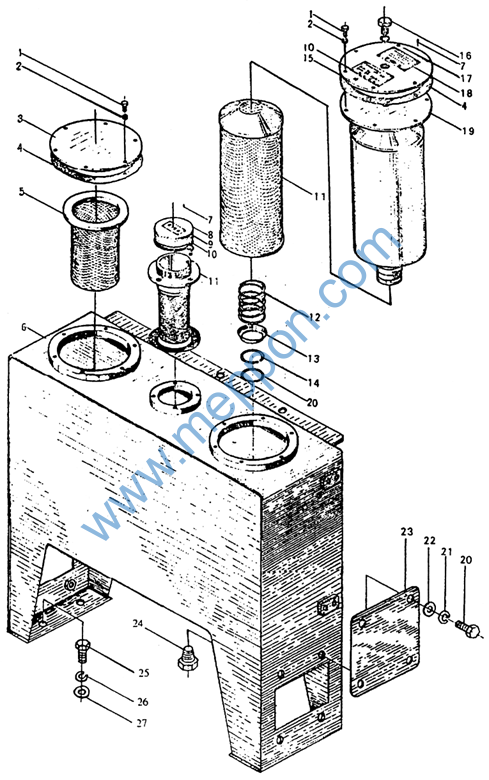

序号

Key No.

零件代号

Part No.

零
件
名
称

Part Name

数量

Quantity

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

GB5782-86

GB93-87

Z15B·14·2-10

Z15B·14·2-9

Z15B·14·2·4

Z15B·14·2·1

GB872-86

QUQ2-20×0.63

Z15B·14·2-3

Z15B·14·2-1

Z15B·14·2-2

Z15B·14·2-7

Z15B·14·2-6

Z15B·14·2-5

GB1235-76

Z15B·14·2-8

GB1235-76

Z15B·14·2-2

Z15B·14·2·3

GB5780-86

GB93-87

GB97.2-85

Z15B·14·2-4

Z15B·14·2-11

GB5782-86

GB93-87

GB95-85

螺栓 M8×20

垫圈 8

法兰

密封垫

滤清器

箱体

标牌用钉 2×4

液压空气滤清器

标牌

标牌

滤芯

弹簧

弹簧压盖

弹簧卡圈

O形圈 50×3.5

螺塞

O形圈 16×2.4

标牌

滤油器罩

螺栓 M8×25

垫圈 8

垫圈 8

侧盖板

螺塞 3／8″

螺栓 M12×30

垫圈 12

垫圈 12

Bolt M8×20

Washer 8

Flange

Seal gasket

Filter

Case

Screw 2×4

Hydraulic air filter

Name plate

Name plate

Filter core

Spring

Cover

Ring

O-ring 50×3.5

Plug

O-ring 16×2.4

Name plate

Filter cover

Bolt M8×25

Washer 8

Washer 8

Cover

Plug 3/8″

Bolt M12×30

Washer 12

Washer 12

12

12

1

2

1

1

4

1

1

1

1

1

1

1

1

1

1

1

1

8

8

8

2

1

4

4

4
