SINOMACH CHANGLIN ZLM15B wheel loader parts catalog 18
Z15B·15
变速箱操纵系统 Transmission control System
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
33 34 35 36 37 38 39 40 41 42 |
Z15B·15·8 Z15B·15·9 GB1152-89 GB882-86 Z15B·15·1·1 Z15B·15·1-1 GB91-86 Z15B·15·2-1 Z15B·15-1 GB1096-79 |
轴 速度档曲臂 油杯 M10×l 销轴 B8×24 拉杆接头体 拉杆 销 3.2×16 拉杆 倒车开关支架 平键 A5×20 |
Shaft Crank arm Oil grease M10×1 Pin B8×24 Adapter Rod Pin 3.2×16 Rod Bracket Key A5×20 |
1 1 2 4 4 1 4 1 1 2 |
Z15B·16

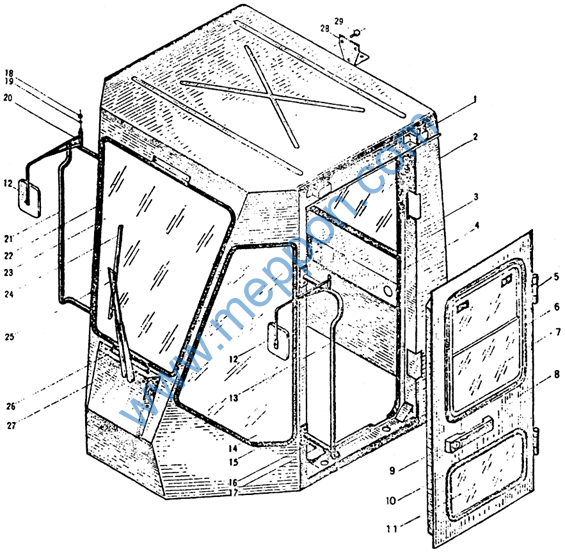

驾驶室(一) Cab(1)
Z15B·16
驾驶室(一) Cab(1)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 |
Z15B·16·1·3 Z15B·16·1-4 Z15B·16·1-3 Z15B·16·1-11 Z15B·16·1·4·2·4 Z15B·16·1·4-2 Z15B·16·1·4-3 Z15B·16·1·4 Z15B·16·1·5 403型 Z15B·16·1·4·1-3 Z15B·16·1·4·1-4 Z15B·16·1-5 Z15B·16·1·1 Z15B·16·1-7 Z15B·16·1-8 GB97.1-85 GB5782-86 GB923-88 GB93-87 Z15B·16·1·7 Z15B·16·1·2 Z15B·16·1-10 Z15B·16·1-9 Z40·28·2 Z40·28·1 Z40·2·8 Z40·28·5 Z15B·16·1·3-6 GB5782-86 |
驾驶室壳体总成 后玻璃 压条(后) 门密封条 L=4170 铰链 密封条 玻璃 左门骨架 右门骨架 锁 压条 玻璃 室外反光镜 左扶手 侧玻璃 压条(侧) 垫圈 10 螺栓 M10×25 螺母 M10 垫圈 10 后视镜架 右扶手 压条(前) 前玻璃 雨刮片 雨刮臂 板 盖 支撑板 螺栓 M12×25 |
Cab housing ass’y Rear glass Strip (rear) Door seal strip L=4170 Hinge Seal strip Glass Left door Right door Lock Strip Glass Reverse mirror Left handle Side glass Strip (side) Washer 10 Bolt M10×25 Nut M10 Washer 10 Bracket Right handle Strip (front) Front glass Wiper Wiper arm Plate Cover Support plate Bolt M12×2 |
1 1 1 2
2 4 1 1 2 2 2 2 1 2 2 8 8 2 2 2 1 1 1 1 1 1 1 1 2 |
Z15B·16
驾驶室(二) Cab(2)
Z15B·16
驾驶室(二) Cab(2)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 |
ZYJ-10 GB93-87 GB6170-86 GB5780-86 GB5780-86 GB97.2-85 Z15B·16·2·10 Z15B·16·2·5 Z15B·16·2-6 Z15B·16·2·2-2 GB5780-86 Z15B·16·2·2 Z15B·16·2-12 Z15B·16·2-1 Gb5780-86 GB93-87 GB97.2-85 Z15B·16·2·2-3 GB93-87 GB5780-86 GB5780-86 Z15B·16·2·8 Z15B·16·2·9 Z15B·16·2-3 GB5782-86 Z15B·16·2·1 |
减震座椅 垫圈 8 螺母 M8 螺栓 M8×25 螺栓 M8×30 垫圈 8 右踏板 仪表盒 U形螺栓 档位方向操纵支板 螺栓 M8×18 仪表支架 橡胶封板 转向器支板 螺栓 M10×20 垫圈 10 垫圈 10 盖板 垫圈 6 螺栓 M6×15 螺栓 M8×16 前右挡板 前左挡板 前缓冲垫 螺栓 M16×60 左踏板 |
Shock seat Washer 8 Nut M8 Bolt M8×25 Bolt M8×30 Washer 8 Right pedal Instrument box Bolt Plate Bolt M8×18 Instrument Support Rubber plate Steering device support Bolt M10×20 Washer 10 Washer 10 Cover Washer 6 Bolt M6×15 Bolt M8×16 F.R.dasher F.L.dasher Spacer Bolt M16×60 Left pedal |
1 12 10 4 4 6 1 1 1 1 2 1 1 1 3 3 3 1 13 5 6 1 1 2 2 1 |
Z15B·16
驾驶室(二) Cab(2)
