SINOMACH CHANGLIN ZLM15B wheel loader parts catalog 19
Z15B·16
驾驶室(二) Cab(2)
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
27 28 29 30 31 |
GB93-87 GB5782-86 GB5782-86 Z15B·16·2-7 Z15B·16·2·12 |
垫圈 12 螺栓 M12×40 螺栓 M6×16 罩板 底板架 |
Washer 12 Bolt M12×40 Bolt M6×16 Cover plate Frame |
3 3 4 2 1 |

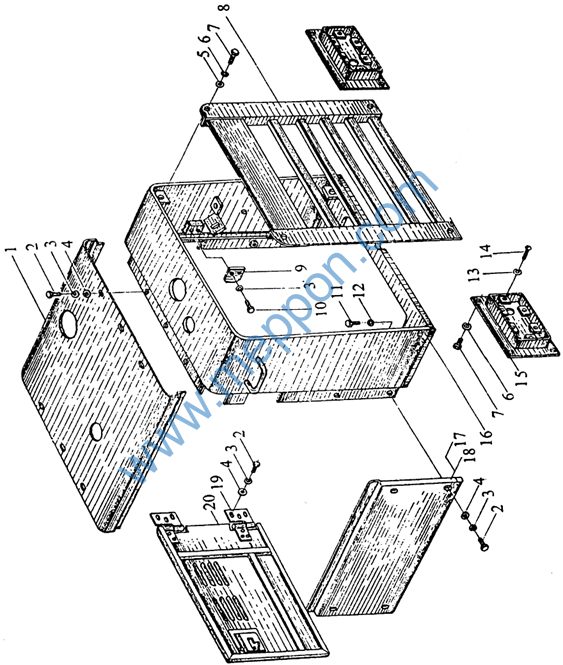

Z15B·17
车身附件 Vehicle auxiliary part
Z15B·17
车身附件 Vehicle auxiliary part
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
Z15B·17·4-11 GB5780-86 GB93-87 GB97.2-85 GB97.2-85 GB93-87 GB5782-86 Z15B·17·4·8 Z15B·17·4-10 GB5782-86 GB5782-86 GB93-87 GB93-87 GB65-85 Z15B·17·5 Z15B·17·4·6 Z15B·17·4-2 Z15B·17·4-3 Z15B·17·4·2 Z15B·17·4·3 |
顶板 螺栓 M12×30·ZnD 垫圈 12 垫圈 12 垫圈 8 垫圈 8 螺栓 M8×25·ZnD 格栅 板 螺栓 M12×20·ZnD 螺栓 M16×40 垫圈 16 垫圈 6 螺钉 M6×20 尾灯框架 车头 左侧板 右侧板 左门 右门 |
Top plate Bolt M12×30·ZnD Washer 12 Washer 12 Washer 8 Washer 8 Bolt M8×25·ZnD Hood Plate Bolt M12×20·ZnD Bolt M16×40 Washer 16 Washer 5 Screw M6×20 Tail lamp support Vehicle head Left-side plate Right-side plate Left door Right door |
1 26 30 26 4 12 12 1 2 4 4 4 12 12 2 1 1 1 1 1 |
