SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 07
Z30.4.1 前进和倒档轴总成
Комплект вала передней и задней скорости
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||||||||
1 |
Z30.4.1-20 |
进油轴承盖 |
Крышка подшипника входного масла |
1 |
||||||||||
2 |
Z30.4.1-18 |
垫 |
прокладка |
1 |
||||||||||
3 |
GB1235-1976 |
O形圈20×2.4 |
О-образное кольцо |
2 |
||||||||||
4 |
Z30.4.1-22B |
油封环 |
Сальниковое кольцо |
2 |
||||||||||
5 |
GB/T894.1-1986 |
挡圈45 |
упорное кольцо |
1 |
||||||||||
6 |
GB/T276-1994 |
单列向心球轴承6209 |
Подшипник однорядного |
1 |
||||||||||
центростремительного шарика |
||||||||||||||
7 |
Z30.4.1-17 |
套 |
втулка |
1 |
||||||||||
8 |
GB/T301-1995 |
单向推力球轴承8110 |
Подшипник одностороннего |
2 |
||||||||||
тягового шарика |
||||||||||||||
9 |
Z30.4.1-2 |
隔套 |
перегородочная втулка |
1 |
||||||||||
10 |
Q/Z1-66 |
有保持架滚针轴承9243/55 |
Игольный подшипник с |
2 |
||||||||||
поддержкой кроштейна |
||||||||||||||
11 |
Z30.4.1-3 |
倒退档齿轮 |
Шестерня задней скорости |
1 |
||||||||||
12 |
Z30.4.1-16 |
挡圈 |
упорное кольцо |
4 |
||||||||||
13 |
Z30.4.1-11 |
盖板 |
крышка |
2 |
||||||||||
14 |
Z30.4.1-4 |
主动片 |
Ведущий трансмиссионный диск |
16 |
||||||||||
15 |
Z30.4.1-6 |
波形弹簧 |
Волновая пружина |
32 |
||||||||||
16 |
Z30.4.1-5 |
从动片 |
Ведущий трансмиссионный диск |
16 |
||||||||||
17 |
Z30.4.1-9 |
压板 |
нажимная плита |
2 |
||||||||||
18 |
GB/T301-1995 |
单向推力球轴承8111 |
Подшипник одностороннего |
2 |
||||||||||
тягового шарика |
||||||||||||||
19 |
Z30.4.1-8A |
活塞 |
поршень |
2 |
||||||||||
20 |
GB/T78-1985 |
螺钉M12×12 |
винт |
2 |
||||||||||
21 |
Z30.4.1-19 |
油封环 |
Сальниковое кольцо |
4 |
||||||||||
22 |
Z30.4.1-1L |
前进倒档轴 |
Вал передней и задней скорости |
1 |
||||||||||
23 |
Z30.4.1-10 |
齿圈 |
Зубчатый обод |
1 |
||||||||||
24 |
Z30.4.1-7A |
缸体 |
цилиндр |
1 |
||||||||||
25 |
Z30.4.1-12 |
前进档齿轮 |
Шестерня передней скорости |
1 |
||||||||||
26 |
Z30.4.1-13 |
轴承隔套 |
Изоляционная втулка подшипника |
1 |
||||||||||
27 |
GB/T276-1994 |
单列向心球轴承210 |
Подшипник однорядного |
1 |
||||||||||
центростремительного шарика |
||||||||||||||
28 |
GB/T894.1-1986 |
轴用弹性挡圈50 |
Упругая шайба вала |
2 |
||||||||||
29 |
GB/T9877.1-1988 |
骨架油封FB50×70×12B |
Сальник каркаса |
1 |
||||||||||
30 |
Z30.4.1-14 |
垫 |
прокладка |
1 |
||||||||||
31 |
Z30.4.1-15 |
轴承盖 |
Крышка подшипника |
1 |
||||||||||
32 |
GB/T5783-1986 |
螺栓M10×28 ZnD |
болт |
12 |
||||||||||
33 |
GB/T93-1987 |
垫圈10 |
шайба |
12 |

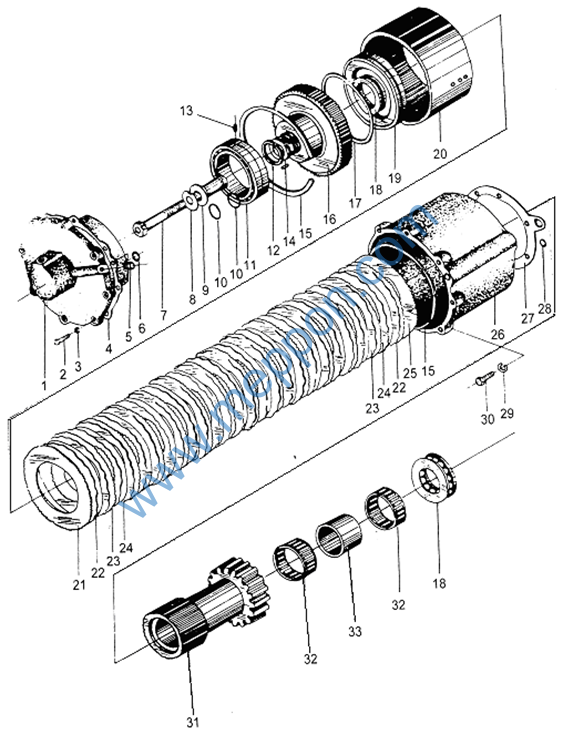

Z30.4 .2C 一档离合器总成
Комплект муфты скорости 1
Z30.4 .2C 一档离合器总成
Комплект муфты скорости 1
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||||
1 |
Z30.4.2-9 |
一档进油孔盖 |
Крышка отверствия |
1 |
|||||
входного масла скорости 1 |
|||||||||
2 |
GB/T5783-1986 |
螺栓M8×30 ZnD |
болт |
8 |
|||||
3 |
GB/T93-1987 |
垫圈8 |
шайба |
8 |
|||||
4 |
Z30.4.2-8 |
垫 |
прокладка |
1 |
|||||
5 |
GB/T78-1985 |
螺钉M12×12 |
винт |
1 |
|||||
6 |
GB1235-1976 |
O形圈28×3.1 |
О-образное кольцо |
1 |
|||||
7 |
Z30.4.2-11 |
螺栓 |
болт |
1 |
|||||
8 |
GB/T856-1988 |
垫圈20 |
шайба |
1 |
|||||
9 |
Z30.4.2-10 |
进油套 |
Втулка входного масла |
1 |
|||||
10 |
GB1235-1976 |
O形圈30×3.1 |
О-образное кольцо |
2 |
|||||
11 |
GB/T3588-1994 |
滚针轴承NAV4918 |
подшипник качания
|
1 |
|||||
12 |
Z30.4.1-19 |
油封环 |
Сальниковое кольцо |
2 |
|||||
13 |
GB/T71-1985 |
螺钉M6×12 |
винт |
1 |
|||||
14 |
GB/T119-1986 |
销A3×8 |
штифт |
1 |
|||||
15 |
Z30.4.1-16 |
挡圈 |
упорное кольцо |
2 |
|||||
16 |
Z30.4.2-2A |
一档缸体 |
Цилиндр скорости 1 |
1 |
|||||
17 |
Z30.4.1-22B |
油封环 |
Сальниковое кольцо |
1 |
|||||
18 |
GB/T301-1995 |
滚动轴承8111 |
подшипник качания
|
2 |
|||||
19 |
Z30.4.1-8A |
活塞 |
поршень |
1 |
|||||
20 |
Z30.4.2-3 |
齿圈 |
Зубчатый обод |
1 |
|||||
21 |
Z30.4.1-9 |
压板 |
нажимная плита |
1 |
|||||
22 |
Z30.4.1-6 |
波形弹簧 |
Волновая пружина |
26 |
|||||
23 |
Z30.4.1-4 |
主动片 |
Ведущий трансмиссионный диск |
13 |
|||||
24 |
Z30.4.1-5 |
从动摩擦片 |
Ведомый фрикцион |
13 |
|||||
25 |
Z30.4.1-11 |
盖板 |
крышка |
1 |
|||||
26 |
Z30.4.2-1A |
一档离合器壳体 |
Корпус уфты скорости 1 |
1 |
|||||
27 |
Z30.4.2-4 |
垫 |
прокладка |
1 |
|||||
28 |
GB1235-1976 |
O形圈16×2.4 |
О-образное кольцо |
2 |
|||||
29 |
GB/T93-1987 |
垫圈10 |
шайба |
6 |
|||||
30 |
GB/T5783-1986 |
螺栓M10×40 ZnD |
болт |
6 |
|||||
31 |
Z30.4.2-5C |
一档齿轮 |
Шестерня скорсоти 1 |
1 |
|||||
32 |
Q/Z-66 |
滚针轴承29243/55 |
Подшипник роликовой иглы |
2 |
|||||
33 |
Z30.4.2-7C |
隔套 |
перегородочная втулка |
1 |

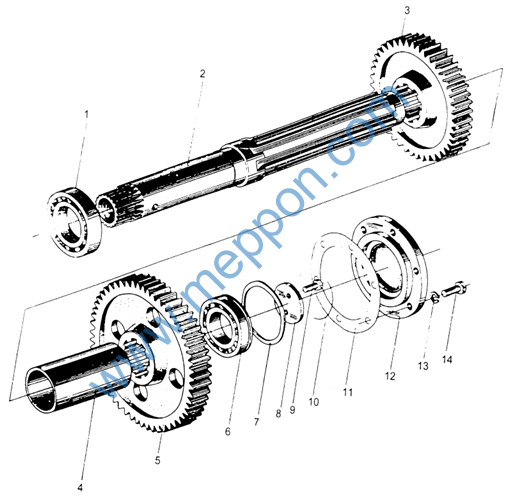

Z30.4 .3C 中间轴总成
Комплект промежудочного вала
Z30.4 .3C 中间轴总成
Комплект промежудочного вала
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||||
1 |
GB/T276-1994 |
单列向心球轴承6211 |
Подшипник однорядного |
1 |
|||||
центростремительного шарика |
|||||||||
2 |
Z30.4.3-1CL |
中间轴 |
Промежудочный вал |
1 |
|||||
3 |
Z30.4.3-2L |
齿轮 |
шестерня |
1 |
|||||
4 |
Z30.4.3-3 |
套 |
втулка |
1 |
|||||
5 |
Z30.4.3-4L |
齿轮 |
шестерня |
1 |
|||||
6 |
GB/T276-1994 |
单列向心球轴承6210N |
Подшипник однорядного |
1 |
|||||
центростремительного шарика |
|||||||||
7 |
GB/T305-1985 |
止动环90 |
Стопор |
1 |
|||||
8 |
Z30.4.3-5 |
轴端挡板 |
Торцевой щит вала |
1 |
|||||
9 |
GB/T32.1-1988 |
螺钉M8×20 ZnD |
винт |
2 |
|||||
10 |
Z30.4.3-8 |
钢丝1×150 |
Проволока |
1 |
|||||
11 |
Z30.4.3-6A |
垫 |
прокладка |
1 |
|||||
12 |
Z30.4.3-7 |
轴承盖 |
Крышка подшипника |
1 |
|||||
13 |
GB/T93-1987 |
垫圈10 |
шайба |
6 |
|||||
14 |
GB/T5783-1986 |
螺栓M10×28ZnD |
болт |
6 |
|||||
15 |
Z30.4.3-9 |
垫 |
прокладка |
1 |
|||||
16 |
Z30.4.3-6B |
垫 |
прокладка |
1 |
|||||
