SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 06

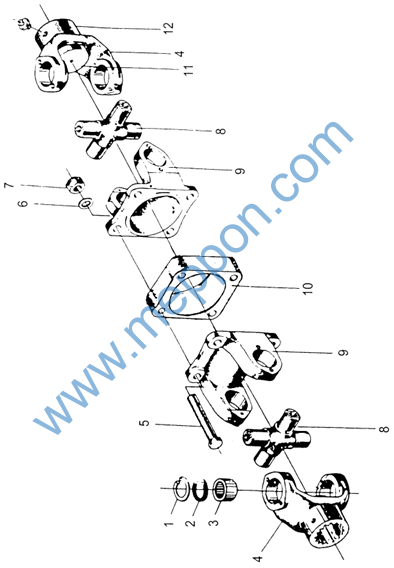

Z30.3E 主传动轴
Ведущая трансмиссионная ось
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||
1 |
EQ140-2201C-026 |
孔用弹性挡圈 |
упругое упорное кольцо для отверстия |
8 |
||
2 |
防尘圈 |
пылезащитное кольцо |
8 |
|||
3 |
804705K2 |
十字轴轴承总成 |
Комплект подшипника крестового вала |
8 |
||
4 |
Z30.3B-1 |
套管叉 |
Вилка муфты |
2 |
||
5 |
GB/T5785-1986 |
螺栓M14×1.5×50-10.9ZnD |
болт |
4 |
||
6 |
GB/T97.2-1985 |
垫圈14 ZnD |
шайба |
4 |
||
7 |
GB/T889-1986 |
螺母M14×1.5 ZnD |
гайка |
4 |
||
8 |
EQ140-2201C-031 |
十字轴20 MnVB |
Крестовой вал |
2 |
||
9 |
Z30.3B-2 |
突缘叉 |
Вилка выступа |
2 |
||
10 |
Z30.3E-1 |
法兰 |
фланец |
1 |
||
11 |
EQ140-2201D-052 |
堵盖 |
заглушка |
2 |
||
12 |
GB/T1153-1989 |
油杯45O M10×1 |
масленка |
4 |
||
|
||||||
|
||||||

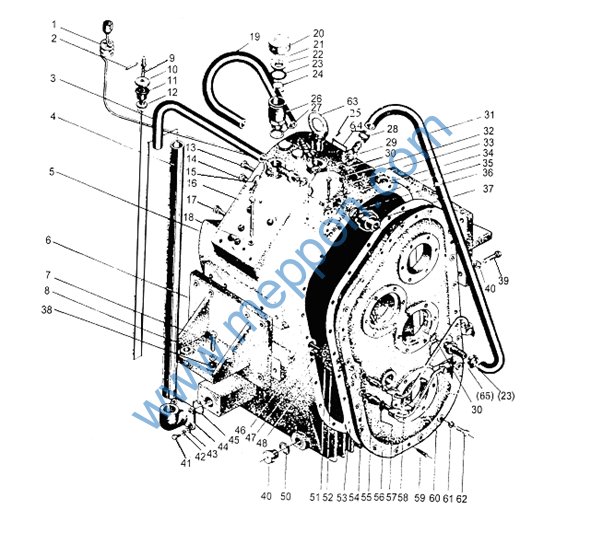

Z30.4M 液压变速箱总成
Комплект гидравлической коробки передач скоростей
Z30.4M 变速箱总成
Комплект коробки передач скоростей
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||
1 |
Z30.4.18 |
档位压力表油管总成 |
Clutch pressure gauge tube ass’y |
1 |
||
2 |
GB/T119-1986 |
销D5×40 |
штифт |
1 |
||
3 |
Z30.4.17-2 |
输油胶管16×26×750 |
Топливный резиновый шланг |
1 |
||
4 |
Z30.4.14-2 |
油尺套筒 |
Муфта маслоуказателя |
1 |
||
5 |
Z30.4-1 |
变速箱体 |
Корпус коробки передач скоростей |
1 |
||
6 |
Z30.4.15-1 |
支承板 |
Опорная плита |
2 |
||
7 |
GB/T5785-1986 |
螺栓M16×1.5×70 ZnD |
болт |
4 |
||
8 |
GB/T93-1987 |
垫圈16 |
шайба |
4 |
||
9 |
Z30.4.14-5 |
拧紧螺杆 |
Натяжной винт |
1 |
||
10 |
Z30.4.14-4 |
盖 |
крышка |
1 |
||
11 |
Z30.4.14-3 |
油封 |
сальник |
1 |
||
12 |
Z30.4.14-1 |
油尺组件 |
Блок маслоуказателя |
1 |
||
13 |
Z30.4.10 |
前进档油管总成 |
Комплект топливной |
1 |
||
трубы передней скорости |
||||||
14 |
Z30.4.11 |
后退档油管总成 |
Комплект топливной |
1 |
||
трубы задней скорости |
||||||
16 |
GB/T5782-1986 |
螺栓M10×110 ZnD |
болт |
3 |
||
17 |
Z30.4.8 |
一档进油管总成 |
Комплект трубы входного |
1 |
||
масла скорости 1 |
||||||
18 |
GB/T97.2-1985 |
垫圈10 ZnD |
шайба |
3 |
||
19 |
Z30.4.17-4 |
输油胶管16×26×650 |
Топливный резиновый шланг |
1 |
||
20 |
Z30.4.16-3 |
外套 |
Внешняя втулка |
1 |
||
21 |
GB/T895.1-1986 |
挡圈40 |
упорное кольцо |
1 |
||
22 |
Z30.4.16.1 |
过滤盘 |
Фильтрующий диск |
1 |
||
23 |
GB1235-1976 |
O形圈40×3.5 |
О-образное кольцо |
1 |
||
24 |
Z30.4.16-2 |
杯盖 |
Крыша чашки |
1 |
||
25 |
GB/T827-1986 |
铆钉2×6 |
заклепка |
4 |
||
26 |
Z30.4.16-1 |
通气杯 |
Пневматическая чашка |
1 |
||
27 |
JB/T1002-1977 |
垫圈30 |
шайба |
1 |
||
28 |
JB/T8870-1999 |
喉箍d32 |
хомутик горла |
6 |
||
29 |
Z30.4.17-3 |
管接头 |
Штуцер |
1 |
||
30 |
JB/T1002-1977 |
垫圈20 |
шайба |
10 |
||
31 |
Z30.4-17-1 |
输油胶管16×26×1000 |
Топливный резиновый шланг |
1 |
||
32 |
Z30.4.17-5 |
冷却油分流器 |
Шунт охлаждающего масла |
1 |
||
33 |
GB/T5782-1986 |
螺栓M8×50 ZnD |
болт |
3 |
Z30.4M 液压变速箱系统система гидравлической коробки передач скоростей
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||||
34 |
GB/T93-1987 |
垫圈8 |
шайба |
3 |
||||||
35 |
GB/T97.2-1985 |
垫圈8 ZnD |
шайба |
3 |
||||||
36 |
JB/T1002-1977 |
垫圈27 |
шайба |
1 |
||||||
37 |
Z30.2M.4-1 |
接头体22/M27×2 |
штуцер |
1 |
||||||
38 |
GB/T97.2-1985 |
垫圈16 ZnD |
шайба |
2 |
||||||
39 |
GB/T5782-1986 |
螺栓M12×45 ZnD |
болт |
14 |
||||||
GB/T5783-1986 |
螺栓M12×35 ZnD |
болт |
2 |
|||||||
40 |
GB/T93-1987 |
垫圈12 |
шайба |
16 |
||||||
41 |
GB/T5783-1986 |
螺栓M18×25 ZnD |
болт |
4 |
||||||
42 |
GB/T93-1987 |
垫圈8 |
шайба |
4 |
||||||
43 |
GB/T97.2-1985 |
垫圈8 ZnD |
шайба |
4 |
||||||
44 |
Z30.4.14-1 |
油尺端盖 |
Крышка маслоуказателя |
1 |
||||||
45 |
GB1235-1976 |
O形圈40×3.5 |
О-образное кольцо |
1 |
||||||
46 |
Z30.4.5 |
二档内油管总成 |
Комплект внутренней топливной |
1 |
||||||
трубы передач скорости 2 |
||||||||||
47 |
Z30.4.6 |
三档内油管总成 |
Комплект внутренней топливной |
1 |
||||||
трубы скорости 3 |
||||||||||
48 |
GB1235-1976 |
O形圈16×2.4 |
О-образное кольцо |
10 |
||||||
49 |
JB/T1000-1977 |
螺塞M27×2 |
пробка |
1 |
||||||
50 |
JB/T1002-1977 |
垫圈27 |
шайба |
1 |
||||||
52 |
GB1235-1976 |
O形密封圈20×2.4 |
О-образное уплотнительное кольцо |
2 |
||||||
53 5 |
Z30.4-2 |
密封纸垫 |
Уплотнительная целлюлозная прокладка |
1 |
||||||
54 |
JB/T1002-1977 |
垫圈14 |
шайба |
5 |
||||||
55 |
JB/T984-1977 |
接头体10/M14×1.5 |
штуцер |
4 |
||||||
56 |
Z30.4-3A |
变速箱盖 |
Крыша коробки передач скоростей |
1 1 |
||||||
57 |
GB1235-1976 |
O形圈11×1.9 |
О-образное кольцо |
4 |
||||||
58 |
JB/T1885-1977 |
胶管接头8I-470 |
штуцер резиновой трубка |
1 |
||||||
59 |
GB/T118-1986 |
内螺纹圆锥销10×35 |
Конусная шпонка |
2 |
||||||
с внутренней винтовой резькой |
||||||||||
60 |
JB/T1885-1977 |
胶管接头8I-330 |
штуцер резиновой трубка |
1 |
||||||
61 |
GB/T93-1987 |
弹簧垫圈10 |
Шайба пружины |
24 |
||||||
62 |
GB/T5783-1986 |
螺栓M10×30 ZnD |
болт |
21 |
||||||
63 |
GB/T825-1988 |
螺钉M20 ZnD |
винт |
1 |
||||||
64 |
Z30.4M-4 |
标牌 |
маркировка |
1 |
||||||
65 |
Z30.4M-2 |
接头 |
штуцер |
5 |

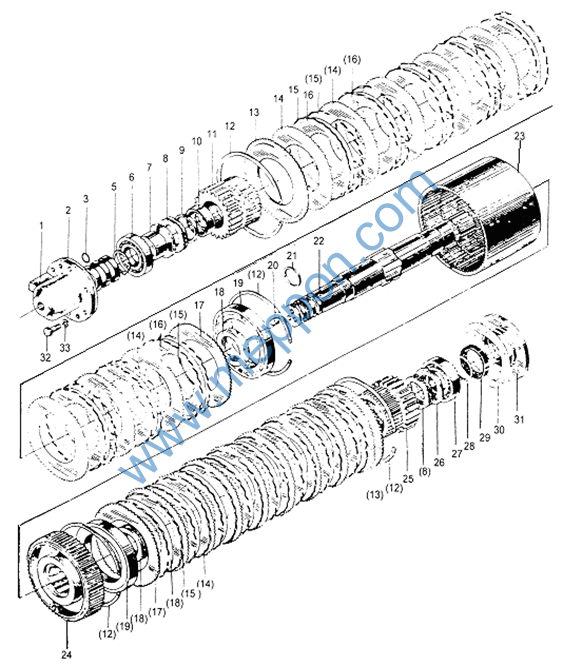

Z30.4.1 前进和倒档轴总成
Комплект вала передней и задней скорости
