SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 05

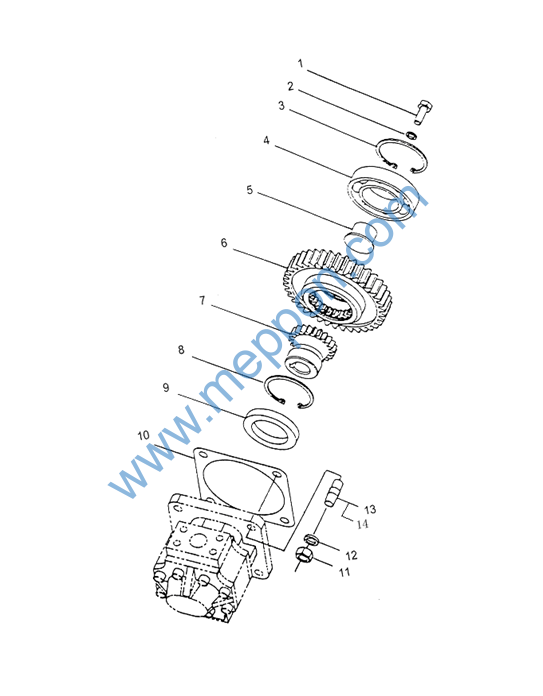

Z30.2M.3液力变矩器(五)Гидравлический изменитель(5)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
1 |
GB/T5786-1986 |
螺栓M10×1×28 |
болт |
1 |
|
2 |
GB/T93-1987 |
垫圈10 |
шайба |
1 |
|
3 |
GB/T893.1-1986 |
挡圈72 |
упорное кольцо |
1 |
|
4 |
GB/T276-1994 |
滚动轴承6207 |
подшипник качания |
1 |
|
5 |
Z30.2.3-4 |
芯轴 |
Стержень |
1 |
|
6 |
Z30.2.3-43L |
齿轮 |
шестерня |
1 |
|
7 |
Z30.2.3-42 |
联接套 |
Соединительная втулка |
1 |
|
8 |
GB/T893.1-1986 |
挡圈70 |
упорное кольцо |
1 |
|
9 |
GB/T9877.1-1988 |
油封FB50×80×12 |
сальник |
1 |
|
10 |
Z30.2.3-41 |
密封垫 |
герметическая прокладка |
1 |
|
11 |
GB/T6170-1986 |
螺母M12 ZnD |
гайка |
4 |
|
12 |
GB/T93-1987 |
垫圈12 |
шайба |
4 |
|
13 |
GB/T901-1988 |
螺柱M12×55 |
Шпилька |
2 |
|
14 |
GB/T901-1988 |
螺柱M12×50 |
Шпилька |
2 |
|
|

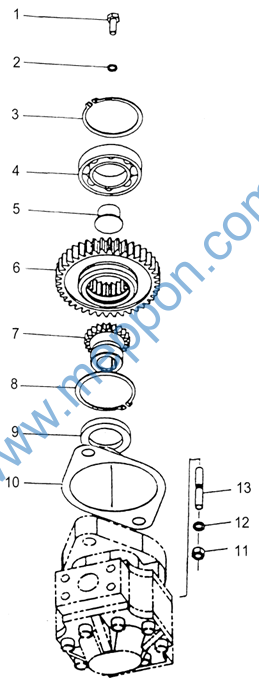

Z30.2M.3液力变矩器(六)
Гидравлический изменитель(6)
Z30.2M.3液力变矩器(六)Гидравлический изменитель(6)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
1 |
GB/T5786-1986 |
螺栓M10×1×28 |
болт |
1 |
|
2 |
GB/T93-1987 |
垫圈10 |
шайба |
1 |
|
3 |
GB/T893.1-1986 |
挡圈72 |
упорное кольцо |
1 |
|
4 |
GB/T276-1994 |
滚动轴承6207 |
подшипник качания
|
1 |
|
5 |
Z30.2.3-4 |
芯轴 |
Стержень |
1 |
|
6 |
Z30.2.3-2L |
齿轮 |
шестерня |
1 |
|
7 |
Z30.2.3-5 |
联接套 |
Соединительная втулка |
1 |
|
8 |
GB/T893.1-1986 |
挡圈70 |
упорное кольцо |
1 |
|
9 |
GB/T9877.1-1988 |
油封FB50×80×12 |
сальник |
1 |
|
10 |
Z30.2.3-6 |
密封垫 |
герметическая прокладка |
2 |
|
11 |
Z30.2D.1-21 |
螺母 |
гайка |
2 |
|
12 |
GB/T93-1987 |
垫圈14 |
шайба |
2 |
|
13 |
GB/T901-1988 |
螺柱M14×55 |
Шпилька |
2 |
|
|

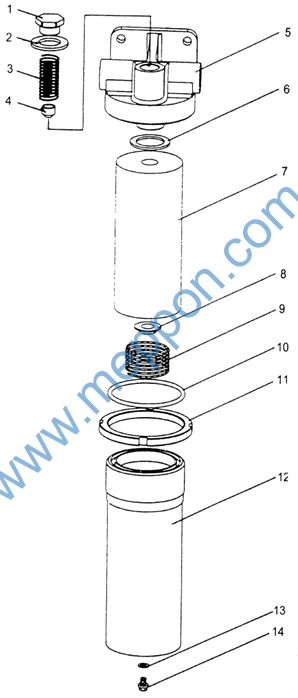

Z30.2.8精滤器
Фильтр точной очистки
Z30.2.8精滤器 Фильтр точной очистки
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||
1 |
Z30.2.8-7 |
阀盖 |
Крышка клапана |
1 |
|||
2 |
JB/T1002-1977 |
垫圈30 |
шайба |
1 |
|||
3 |
Z30.2.8-6 |
弹簧 |
пружина |
1 |
|||
4 |
Z30.2.8-5 |
阀芯 |
Сердечник клапана |
1 |
|||
5 |
Z30.2.8-8 |
精滤油器上盖 |
Верхняя крышка фильтра точной очистки |
1 |
|||
6 |
Z30.2.8-3 |
胶垫 |
Резиновая прокладка |
1 |
|||
7 |
XU-B80×100 |
线隙式滤油器 |
Шнуровой фильтр |
1 |
|||
8 |
Z30.2.8-2 |
座 |
подставка |
1 |
|||
9 |
Z30.2.8-1 |
弹簧 |
пружина |
1 |
|||
10 |
GB1235-1976 |
O型密封圈105×5.7 |
О-образное уплотнительное кольцо |
1 |
|||
11 |
Z30.2.8-4 |
螺母 |
гайка |
1 |
|||
12 |
Z30.2.8.1 |
精滤器体 |
Корпус фильтра точной очистки |
1 |
|||
13 |
JB/T1002-1977 |
垫圈8 |
шайба |
1 |
|||
14 |
JB/T1000-1977 |
螺塞M8×1 |
пробка |
1 |
|||
|
|||||||
|
|||||||
