SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 04

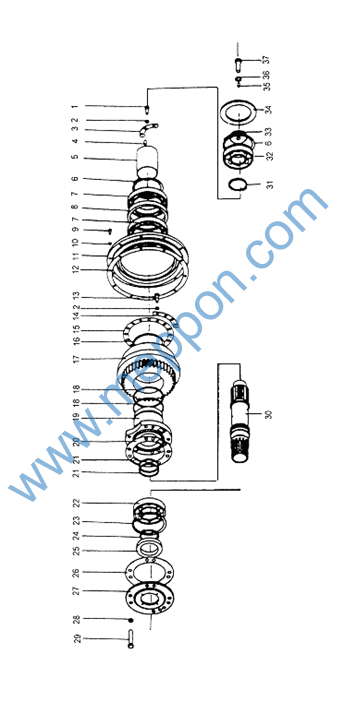

Z30.2M.3液力变矩器(二)Гидравлический изменитель(2)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||
1 |
GB/T70-1985 |
螺钉M8×25 |
винт |
6 |
||||
2 |
GB/T93-1987 |
垫圈8 |
шайба |
20 |
||||
3 |
Z30.2.3-18 |
垫片 |
прокладка |
2 |
||||
4 |
GB/T119-1986 |
销A8×16 |
штифт |
3 |
||||
5 |
Z30.2D.1-2 |
隔套 |
перегородочная втулка |
2 |
||||
6 |
GB/T894.1-1986 |
挡圈90 |
упорное кольцо |
1 |
||||
7 |
GB276-82 |
滚动轴承61918 |
подшипник качания |
2 |
||||
8 |
Z30.2D.1-18 |
隔圈 |
Шайба |
1 |
||||
9 |
GB/T70-1985 |
螺钉M6×12 |
винт |
10 |
||||
10 |
GB/T93-1987 |
垫圈6 |
шайба |
10 |
||||
11 |
Z30.2D.1-6 |
油盘盖 |
Крышка картера |
1 |
||||
12 |
Z30.2D.1-19 |
垫 |
прокладка |
1 |
||||
13 |
GB/T5783-1986 |
螺栓M8×25 |
болт |
16 |
||||
14 |
Z30.2.3-7 |
垫片 |
прокладка |
4 |
||||
15 |
Z30.2.3-20 |
垫 |
прокладка |
1 |
||||
16 |
Z30.2.3-17 |
挡圈 |
упорное кольцо |
1 |
||||
17 |
Z30.2D.1-5L |
齿轮 |
шестерня |
1 |
||||
18 |
Z30.2.3-9A |
密封环 |
уплотнительное кольцо |
1 |
||||
Z30.2.3-9B |
密封环 |
уплотнительное кольцо |
1 |
|||||
19 |
Z30.2D.1-4 |
导轮座 |
Башмак бегунка |
1 |
||||
20 |
Z30.2.3-15 |
垫 |
прокладка |
1 |
||||
21 |
Z30.2.3-12A |
密封环 |
уплотнительное кольцо |
1 |
||||
Z30.2.3-12B |
密封环 |
уплотнительное кольцо |
1 |
|||||
22 |
GB/T276-1994 |
滚动轴承6211-Z |
подшипник качания |
1 |
||||
23 |
GB/T893.1-1986 |
挡圈100 |
упорное кольцо |
1 |
||||
24 |
GB/T894.1-1986 |
挡圈55 |
упорное кольцо |
1 |
||||
25 |
GB/T9877.1-1998 |
油封FB55×80×12 |
сальник |
1 |
||||
26 |
Z30.2.3-14 |
密封垫 |
герметическая прокладка |
1 |
||||
27 |
Z30.2.3-13 |
轴承盖 |
Крышка подшипника |
1 |
||||
28 |
JB/T1002-1977 |
垫圈10 |
шайба |
8 |
||||
29 |
GB/T5782-1986 |
螺栓M10×65 ZnD |
болт |
8 |
||||
30 |
Z30.2D.1-3 |
涡轮轴 |
Вал турбины |
1 |
||||
31 |
GB/T894.1-1986 |
挡圈52 |
|
1 |
||||
32 |
GB/T276-1994 |
轴承6308-ZN |
подшипник |
1 |
||||
33 |
Z30.2.3-34 |
压板 |
нажимная плита |
1 |
||||
34 |
Z30.2D.1-13 |
隔套 |
перегородочная втулка |
1 |
||||
35 |
GB/T119-1986 |
销A6×16 |
штифт |
1 |
||||
36 |
GB/T93-1987 |
垫圈12 |
шайба |
1 |
||||
37 |
GB/T5783-1986 |
螺栓M12×40 ZnD |
болт |
1 |

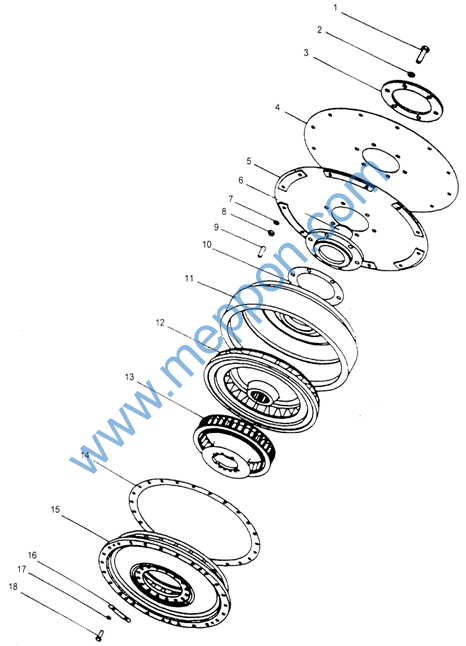

Z30.2M.3液力变矩器(三)Гидравлический изменитель(3)
Z30.2M.3液力变矩器(三)
Гидравлический изменитель(3)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
1 |
GB/T5786-1986 |
螺栓M12×1.5×40–10.9ZnD ZZnD |
болт |
6 |
|
2 |
GB/T93-1987 |
垫圈12 |
шайба |
6 |
|
3 |
Z30.2D.1-12 |
垫片 |
прокладка |
1 |
|
4 |
Z30.2D.1-10 |
弹性盘 |
Упругий диск |
1 |
|
5 |
Z30.2D.1.1 |
弹性盘组件 |
Блок упругого диска |
1 |
|
6 |
Z30.2D.1-14A |
主动轴 |
Ведущий вал |
1 |
|
7 |
GB/T93-1987 |
垫圈12 |
шайба |
8 |
|
8 |
GB/T6170-1986 |
螺母M12 ZnD |
гайка |
8 |
|
9 |
Z30.2D.1-9 |
螺柱 |
Шпилька |
8 |
|
10 |
Z30.2D.1-11 |
密封垫 |
герметическая прокладка |
1 |
|
11 |
Z30.2D.1-8 |
泵壳 |
Корпус насоса |
1 |
|
12 |
Z30.2.3-23A |
涡轮 |
турбина |
1 |
|
13 |
Z30.2.3-22A |
导轮 |
Бегунок |
1 |
|
14 |
Z30.2.3-46 |
垫 |
прокладка |
1 |
|
15 |
Z30.2.3-21A |
泵轮 |
Колесо насоса |
1 |
|
16 |
Z30.2.3-47 |
垫片 |
прокладка |
12 |
|
17 |
GB/T93-1987 |
垫圈8 |
шайба |
24 |
|
18 |
GB/T5783-1986 |
螺栓M8×25 |
болт |
24 |
|

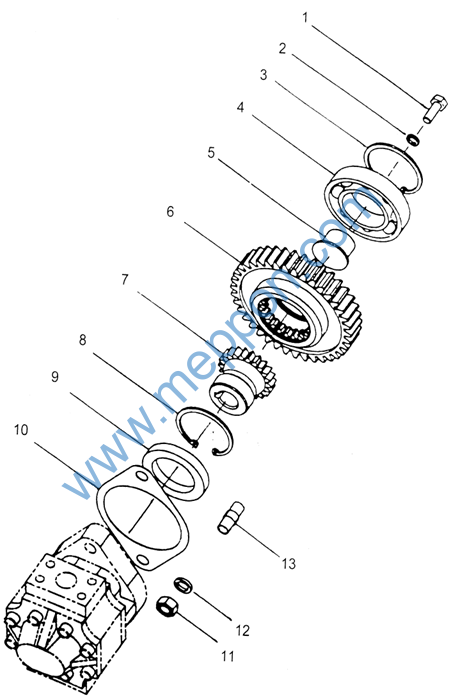

Z30.2M.3液力变矩器(四)
Гидравлический изменитель(4)
Z30.2M.3液力变矩器(四) Гидравлический изменитель(4)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
1 |
GB/T5786-1986 |
螺栓M10×1×28 |
болт |
1 |
|
2 |
GB/T93-1987 |
垫圈10 |
упорное кольцо |
1 |
|
3 |
GB/T893.1-1986 |
挡圈72 |
упорное кольцо |
1 |
|
4 |
GB/T276-1994 |
滚动轴承6207 |
подшипник качания |
1 |
|
5 |
Z30.2.3-4 |
芯轴 |
Стержень |
1 |
|
6 |
Z30.2.3-2L |
齿轮 |
шестерня |
1 |
|
7 |
Z30.2.3-5 |
联接套 |
Соединительная втулка |
1 |
|
8 |
GB/T893.1-1986 |
挡圈70 |
упорное кольцо |
1 |
|
9 |
GB/T9877.1-1998 |
油封FB50×80×12 |
сальник |
1 |
|
10 |
Z30.2.3-6 |
密封垫 |
герметическая прокладка |
1 |
|
11 |
Z30.2D.1-21 |
螺母 |
гайка |
2 |
|
12 |
GB/T93-1987 |
垫圈14 |
шайба |
2 |
|
13 |
GB/T901-1988 |
螺柱M14×55 |
Шпилька |
2 |
|
