SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 03
Z30.2M液力变矩器系统Система гидравлического изменителя
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||||
1 |
Z30.2M.1 |
进油阀至变速箱油管 |
Масляная труба от входного клапана масла до масляной трубы коробки передач скоростей |
1 |
||||||
2 |
GB/T70-1985 |
螺钉M10×35 |
винт |
12 |
||||||
3 |
GB/T93-1987 |
垫圈10 |
шайба |
20 |
||||||
4 |
Z30.2M.3 |
液力变矩器 |
Гидравлический изменитель |
1 |
||||||
5 |
Z30.2D.1-15 |
密封垫 |
герметическая прокладка |
1 |
||||||
6 |
Z30.2M.4 |
回油阀到散热 器油管 |
Масляная труба от возвратного клапана до радиатора |
1 |
||||||
8 |
Z30.2D.2-1 |
飞轮壳回油管 |
Перепускная труба картера маховика |
1 |
||||||
Z30.2E.2-1(配玉柴) |
飞轮壳回油管 |
Перепускная труба картера маховика |
1 |
|||||||
9 |
GB/T70-1985 |
螺钉M10×40 |
винт |
4 |
||||||
10 |
GBG1A032 |
齿轮油泵(左旋) |
Шестеренчатый масляный |
1 |
||||||
насос (левый оборот) |
||||||||||
11 |
Z30.2M.2 |
粗滤器到油泵油管 |
Масляная труба от первичного |
1 |
||||||
фильтра до топливного насоса |
||||||||||
12 |
GB/T70-1985 |
螺钉M10×22 |
винт |
4 |
||||||
13 |
Z30.2M.6 |
精滤器至 |
Масляная труба от фильтра точной |
1 |
||||||
进油阀油管 |
очистки до клапана входного |
|||||||||
14 |
Z30.2.6 |
变矩器回油管 |
Перепускная труба изменителя |
1 |
||||||
15 |
Z30.2.8 |
精滤器 |
Фильтр точной очистки |
1 |
||||||
16 |
GB/T5783-1986 |
螺栓M12×35 ZnD |
болт |
2 |
||||||
17 |
GB/T6170-1986 |
螺母M12 |
гайка |
2 |
||||||
18 |
GB/T93-1987 |
垫圈12 |
шайба |
2 |
||||||
19 |
Z30.2M.5 |
油泵至精滤器 |
Топливная насоса от топливного |
1 |
||||||
油管 |
насоса до фильтра точной очистки |
|||||||||
20 |
Z30.2.5A |
散热器至 |
Масляная труба от радиатора до |
1 |
||||||
变速箱油管 |
коробки передач скорости |
|||||||||
21 |
Q/CHL02.075-2003 |
胶管接头8I-1050 |
штуцер резиновой трубка |
1 |
||||||
22 |
Z30.4M-2 |
接头(接变速箱) |
штуцер |
1 |
||||||
23 |
JB/T1002-1977 |
垫圈14 |
шайба |
1 |
||||||
24 |
Q/CHL02.071-2003 |
O形圈11×1.9 |
О-образное кольцо |
1 |

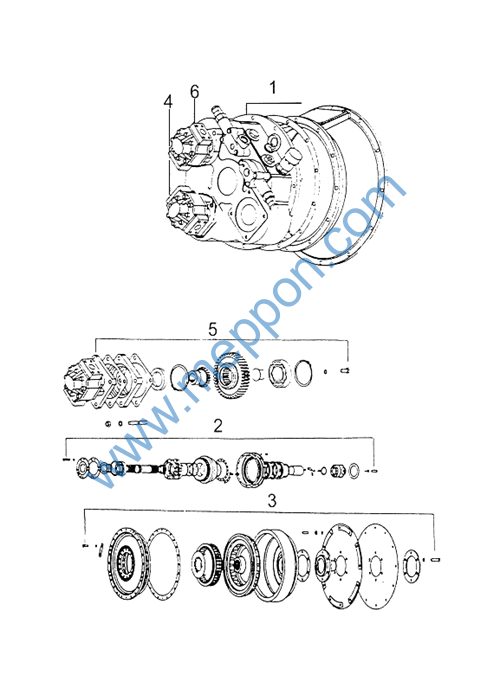

Z30.2M.3液力变矩器Гидравлический изменитель
Z30.2M.3液力变矩器Гидравлический изменитель
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||
1 |
Z30.2M.3 |
液力变矩器(一) |
Гидравлический изменитель(1) |
1 |
||
(箱体及进回油阀) |
(Корбус бака и клапан возвратного масла) |
|||||
2 |
Z30.2M.3 |
液力变矩器(二) |
Гидравлический изменитель(2) |
1 |
||
(涡轮轴) |
(Вал турбины) |
|||||
3 |
Z30.2M.3 |
液力变矩器(三) |
Гидравлический изменитель(3) |
1 |
||
4 |
Z30.2M.3 |
液力变矩器(四) |
Гидравлический изменитель(4) ccccccccconnconnection |
1 |
||
(补偿泵联接) |
(Соединение компенсационного насоса) |
|||||
5 |
Z30.2M.3 |
液力变矩器(五) |
Гидравлический изменитель(5) |
1 |
||
(工作泵联接) |
(Соединение рабочего насоса) |
|||||
6 |
Z30.2M.3 |
液力变矩器(六) |
Гидравлический изменитель(6) |
1 |
||
(转向泵联接) |
(Соединение переключающего насоса) |
|||||
Z30.2M.3 液力变矩器 (一)Гидравлический изменитель(1)
Z30.2M.3 液力变矩器 (一)Гидравлический изменитель(1)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||
1 |
Z30.2.3.1-7 |
螺套 |
Футерка |
1 |
|||
2 |
Z30.2.3.1-6 |
垫圈24 |
шайба |
4 |
|||
3 |
GB/T6173-1986 |
螺母M24×1.5 |
гайка |
2 |
|||
4 |
Z30.2.3.1-5 |
螺塞 |
пробка |
2 |
|||
5 |
Z30.2.3.2-3 |
大弹簧 |
Большая пружина |
1 |
|||
6 |
Z30.2.3.2-2 |
小弹簧 |
Маленькая пружина |
1 |
|||
7 |
Z30.2.3.2-4 |
阀芯 |
Сердечник клапана |
1 |
|||
8 |
Z30.2.3.2-1 |
阀体 |
Клапан |
1 |
|||
9 |
Z30.2.3-31 |
密封垫 |
герметическая прокладка |
1 |
|||
10 |
GB/T70-1985 |
螺钉M10×65 |
винт |
6 |
|||
11 |
GB/T93-1987 |
垫圈10 |
шайба |
18 |
|||
12 |
JB/T1000-1977 |
螺塞M8×1 |
пробка |
1 |
|||
13 |
JB/T1002-1977 |
垫圈8 |
шайба |
1 |
|||
14 |
Z30.2.3.1-2 |
阀体 |
Клапан |
1 |
|||
15 |
Z30.2.3-29 |
密封垫 |
герметическая прокладка |
1 |
|||
16 |
Z30.2.3.1-1 |
阀芯 |
Сердечник клапана |
1 |
|||
17 |
Z30.2.3.1-4 |
小弹簧 |
Маленькая пружина |
1 |
|||
18 |
Z30.2.3.1-3 |
大弹簧 |
Большая пружина |
1 |
|||
19 |
Z30.2.3.1-7 |
螺套 |
Футерка |
1 |
|||
20 |
Z30.2D.1-1 |
箱体 |
блок |
1 |
|||
21 |
Z30.2D.1-20 |
垫 |
прокладка |
1 |
|||
22 |
GB/T93-1987 |
垫圈12 |
шайба |
1 |
|||
23 |
GB/T5783-1986 |
螺栓M12×30 ZnD |
болт |
6 |
|||
24 |
Z30.2D.1-7 |
连接壳体 |
Коединительный корпус |
1 |
|||
25 |
Z30.2D.1-17 |
密封垫 |
герметическая прокладка |
1 |
|||
26 |
Z30.2D.1-16 |
盖板 |
крышка |
1 |
|||
27 |
GB/T93-1987 |
垫圈8 |
шайба |
20 |
|||
28 |
GB/T5783-1986 |
螺栓M8×16 ZnD |
болт |
4 |
|||
29 |
GB/T5783-1986 |
螺栓M12×50 ZnD |
болт |
6 |
|||
30 |
GB/T6170-1986 |
螺母M12 ZnD |
гайка |
6 |
|||
31 |
Z30.4.16 |
通气塞 |
вентиляционная пробка |
1 |
|||
32 |
JB/T1002-1977 |
垫圈30 |
шайба |
1 |
|||
33 |
GB/T825-1988 |
螺钉M16 |
винт |
1 |
|||
34 |
Z30.2.3-30 |
螺塞 |
пробка |
1 |
|||
35 |
JB/T1002-1977 |
垫圈24 |
шайба |
2 |
|||
36 |
Z30.2.3-28A |
管接头 |
Штуцер |
1 |
