SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 02
Z30.1M 发动机系统(一)
система двигателя(1)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量
|
||||
1 |
GB/T5783-1986 |
螺栓 M14×30 ZnD |
болт |
4 |
|||
2 |
GB/T97.2-1985 |
垫圈14 ZnD |
шайба |
14 |
|||
3 |
CL30(L) |
水箱散热器 |
Водяной радиатор |
1 |
|||
4 |
GS-30 |
机油散热器 |
Радиатор масла |
1 |
|||
5 |
Z30.1F.1 |
空滤器接管 |
Соединительная труба |
1 |
|||
6 |
Z30.1C-6 |
出水管45×450 |
водовыпускная трубка |
1 |
|||
7 |
JB/T8870-1999 |
喉箍d60 |
хомутик горла
|
4 |
|||
8 |
GB/T6170-1986 |
螺母M10 ZnD |
гайка |
1 |
|||
9 |
GB/T5783-1986 |
螺栓M10×40ZnD |
болт |
3 |
|||
10 |
GB/T97.2-1985 |
垫圈10 ZnD |
шайба |
8 |
|||
11 |
GB/T93-1987 |
垫圈10 |
шайба |
8 |
|||
12 |
GB5783-86 |
螺栓M10×30 ZnD |
болт |
4 |
|||
13 |
Z30.1C-4 |
进水管45×320 |
водовпускной трубки |
1 |
|||
14 |
LR6108G6F |
柴油机 |
дизель |
1 |
|||
15 |
GB/T5785-1986 |
螺栓M22×1.5×130-10.9 ZnD |
болт |
4 |
|||
16 |
Z30.1-10 |
垫圈 |
шайба |
8 |
|||
17 |
Z30.1.2.1-1 |
缓冲橡胶垫 |
резиновая прокладка |
4 |
|||
18 |
Z30.1F-3 |
卡箍 |
хомут |
1 |
|||
19 |
GB/T93-1987 |
垫圈14 |
шайба |
14 |
|||
20 |
GB/T5783-1986 |
螺栓M14×40 ZnD |
болт |
10 |
|||
21 |
Z30.1C.6 |
柴油机前支座(右) |
Передняя опора дизельного двигателя(Правый) |
1 |
|||
22 |
Z30.1.2-1 |
缓冲橡胶垫 |
резиновая прокладка |
4 |
|||
23 |
Z30.1.2.1-2 |
衬套 |
Втулка |
4 |
|||
24 |
GB/T93-1987 |
垫圈22 ZnD |
шайба |
4 |
|||
25 |
GB/T6171-1986 |
螺母M22×1.5 ZnD |
гайка |
4 |
|||
26 |
Z30.1C.5 |
柴油机前支座(左) |
Передняя опора дизельного двигателя(Левый) |
1 |
|||
27 |
Z30.1F-2 |
水箱机油散热器撑杆 |
Кроштейн водяного радиатора масла |
2 |
|||
28 |
Z30.1C.3A |
导风罩 |
Колпак воздухоотражателя |
1 |
|||
29 |
Z30.1F-1 |
水箱机油散热弹性垫 |
Пружинная прокладка водяного радиатора масларадиатора масла |
2 |
|||
30 |
GB/T6170-1986 |
螺母M14 ZnD |
гайка |
14 |

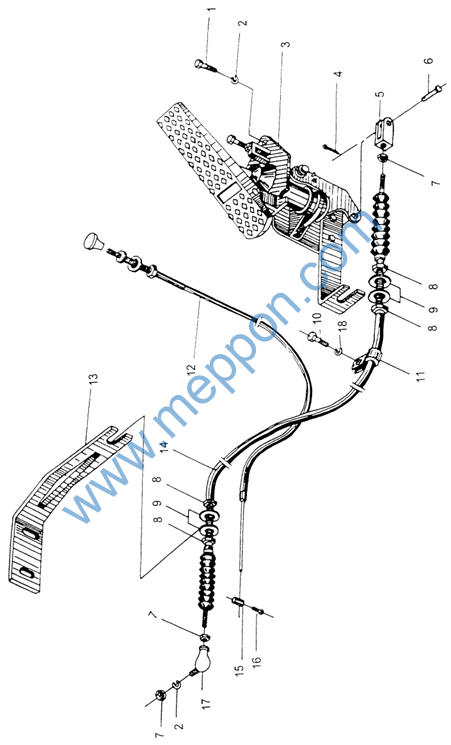

Z30.1M 发动机系统(二) система двигателя(2)
Z30.1M 发动机系统(二)
система двигателя(2)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量
|
||
1 |
GB/T5782-1986 |
螺栓M6×25 ZnD |
болт |
3 |
|
2 |
GB/T93-1987 |
垫圈6 |
шайба |
4 |
|
3 |
YT-75 |
油门踏板 |
педаль газа |
1 |
|
4 |
GB/T91-1986 |
销2×16 ZnD |
штифт |
1 |
|
5 |
Z30.1-5 |
接头 |
штуцер |
1 |
|
6 |
GB/T882-1986 |
销轴B6×20 |
палец |
1 |
|
7 8 9 |
GB/T6172-1986 |
薄螺母M6 ZnD |
Тонкая гайка |
3 |
|
8 |
GB/T6171-1986 |
螺母M14×1.5 ZnD |
гайка |
4 |
|
9 |
GB/T97.2-1985 |
垫圈14 ZnD |
шайба |
4 |
|
10 |
GB/T5783-1986 |
螺栓M10×20 ZnD |
болт |
1 |
|
11 |
Q/CHL02.005-1999 |
线夹B8×36 |
зажим кабеля |
1 |
|
12 |
XH-30 |
油门熄火线L=2320 |
Заглушающий провод газа |
1 |
|
13 |
Z30.1C.4 |
支架 |
подпорка |
1 |
|
14 |
YL-30C |
油门软轴L=2320 |
Заглушающий провод газа |
1 |
|
15 |
限位套 |
Муфта с оргничением |
1 |
||
16 |
GB/T65-1985 |
螺钉M6×12 |
винт |
1 |
|
17 |
Z30.1A.1 |
接头体 |
штуцер |
1 |
|
18 |
GB/T93-1987 |
垫圈10 |
шайба |
1 |
|

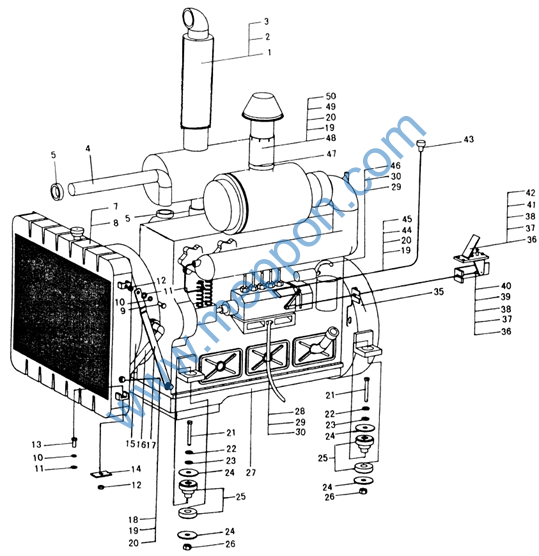

Z30.1N 发动机系统
система двигателя
Z30.1N 发动机系统
система двигателя
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量
|
|||||
1 |
消声器总成 |
Сборка звукоглушитель |
1 |
|||||
2 |
卡箍 |
хомут |
1 |
|||||
3 |
排气管 |
газовыпускная трубка |
1 |
|||||
4 |
Z30.1C-6 |
柴油机出水管φ45×450 |
водовыпускная трубка дизеля |
1 |
||||
5 |
Jb/T8870-1999 |
喉箍 d60 |
хомутик горла |
4 |
||||
7 |
CL30(Y) |
水箱散热总成 |
Комплект водяного радиатора |
1 |
||||
8 |
Z30.1F.3 |
机油散热器 |
Радиатор масла |
1 |
||||
9 |
GB/T5783-1986 |
螺栓M14×35 ZnD |
болт |
4 |
||||
10 |
GB/T93-1987 |
垫圈14 |
шайба |
6 |
||||
11 |
GB/T97.2-1985 |
垫圈14 ZnD |
шайба |
6 |
||||
12 |
GB/T6170-1986 |
螺母M14 ZnD |
гайка |
4 |
||||
13 |
GB/T5783-1986 |
螺栓M14×45 ZnD |
болт |
2 |
||||
14 |
Z30.1F-1 |
水箱机油散热器弹性垫 |
Пружинная прокладка |
2 |
||||
водяного радиатора масла |
||||||||
15 |
Z30.1B.1 |
导风罩 |
Колпак воздухоотражателя |
1 |
||||
16 |
Z30.1B-1 |
柴油机进水胶管φ45×760 |
водовпускной трубки дизел |
1 |
||||
17 |
Z30.1G-1 |
水箱机油散热器撑杆 |
Кроштейн водяного |
2 |
||||
радиатора масла |
||||||||
18 |
GB/T5781-1986 |
螺栓M10×30 ZnD |
болт |
4 |
||||
19 |
GB/T93-1987 |
垫圈10 |
шайба |
6 |
||||
20 |
GB/T97.2-1985 |
垫圈10 ZnD |
шайба |
6 |
||||
21 |
GB/T5785-1986 |
螺栓M22×1.5×130-10.9ZnD |
болт |
4 |
||||
22 |
GB/T93-1987 |
垫圈22 |
шайба |
4 |
||||
24 |
Z30.1-10 |
垫圈 |
шайба |
8 |
||||
25 |
Z30.1.2 |
缓冲橡胶垫 |
резиновая прокладка |
4 |
||||
26 |
GB/T6171-1986 |
螺母M22×1.5 ZnD |
гайка |
4 |
||||
27 |
YC6108G(B7635) |
柴油机(玉柴) |
дизель |
1 |
||||
28 |
柴油机进油管 |
Бензоподвод дизельного |
1 |
Z30.1N 发动机系统
система двигателя
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||
29 |
JB/T999-1977 |
螺栓M14×1.5×32 |
болт |
2 |
||
30 |
JB/T1002-1977 |
垫圈14 |
шайба |
4 |
||
35 |
Z30E.1G-2 |
油门软轴支架 |
Кроштейн гибкого вала газа |
1 |
||
36 |
GB/T93-1987 |
垫圈6 |
шайба |
3 |
||
37 |
GB/T97.2-1985 |
垫圈6 ZnD |
шайба |
8 |
||
38 |
GB/T6170-1986 |
螺母M6 ZnD |
гайка |
5 |
||
39 |
Z30.1G.1 |
油门软轴 |
Гибкий вал газа |
1 |
||
40 |
Z30.1A.1 |
球铰接头 |
шарный шарнирный штуцер |
2 |
||
41 |
GB/T5783-1986 |
螺栓M6×25 ZnD |
болт |
3 |
||
42 |
YT-75 |
油门踏板(行程75) |
педаль газа |
1 |
||
43 |
XH-30B |
油门熄火线L=1800 |
Заглушающий провод газа |
1 |
||
46 |
柴油机回油管 |
Возвратная масляная труба |
1 |
|||
дизельного двигателя |
||||||
47 |
Z30.1F-3 |
卡箍 |
хомут |
1 |
||
48 |
Z30.1F.1 |
空滤器接管 |
Соединительная труба воздушного фильтра |
1 |
||
49 |
GB/T5783-1986 |
螺栓M10×50ZnD |
болт |
1 |
||
50 |
GB/T6170-1986 |
螺母M10 ZnD |
гайка |
1 |
||
