SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 09
Z30.4.12A 分配阀总成
Комплект распределителя
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||
1 |
Z30.4.12-12 |
固定螺钉 |
Фиксирующий винт |
5 |
|||
2 |
GB1235-1976 |
O形圈25×2.4 |
О-образное кольцо |
6 |
|||
3 |
Z30.4.12-11 |
弹簧座 |
держатель пружины |
5 |
|||
4 |
Z30.4.12-10 |
弹簧 |
пружина |
5 |
|||
5 |
Z30.4.12-8 |
单向阀 |
обратный клапан |
5 |
|||
6 |
Z30.4.12-9 |
单向阀套 |
Втулка одностороннего клапана |
5 |
|||
7 |
GB1235-1976 |
O形圈16×2.4 |
О-образное кольцо |
11 |
|||
8 |
Q/CHL02.078-1999 |
O形圈用挡圈A16×12 |
О-образное упорное кольцо |
11 |
|||
9 |
Z30.4.12-7 |
液动阀套 |
Муфта гидравлического клапана |
3 |
|||
10 |
Z30.4.12-6 |
阀芯 |
Сердечник клапана |
3 |
|||
11 |
Z30.4.12-13 |
液流阀阀罩 |
Кожух гидравлического клапана |
1 |
|||
12 |
GB1235-1976 |
O形圈35×3.5 |
О-образное кольцо |
1 |
|||
13 |
Z30.4.12-3 |
液流阀阀套 |
Корпус гидравлического клапана |
1 |
|||
14 |
GB1235-1976 |
O形圈30×3.1 |
О-образное кольцо |
2 |
|||
15 |
Z30.4.12-2 |
弹簧 |
пружина |
1 |
|||
16 |
Z30.4.12-4 |
液流阀阀芯 |
Сердечник гидравлического клапана |
1 |
|||
17 |
Z30.4.12-1 |
阀体 |
Клапан |
1 |
|||
18 |
W-Z1/8 |
螺钉Z1/8″×12 |
винт |
2 |
|||
19 |
Z30.4.12-14 |
阀套 |
втулка клапана |
1 |
|||
20 |
Z30.4.12-15 |
阀芯 |
Сердечник клапана |
1 |
|||
21 |
Z30.4.12-16 |
弹簧 |
пружина |
1 |
|||
22 |
GB1235-1976 |
O形圈22×2.4 |
О-образное кольцо |
2 |
|||
23 |
GB-1235-1976 |
O形圈20×2.4 |
О-образное кольцо |
6 |
|||

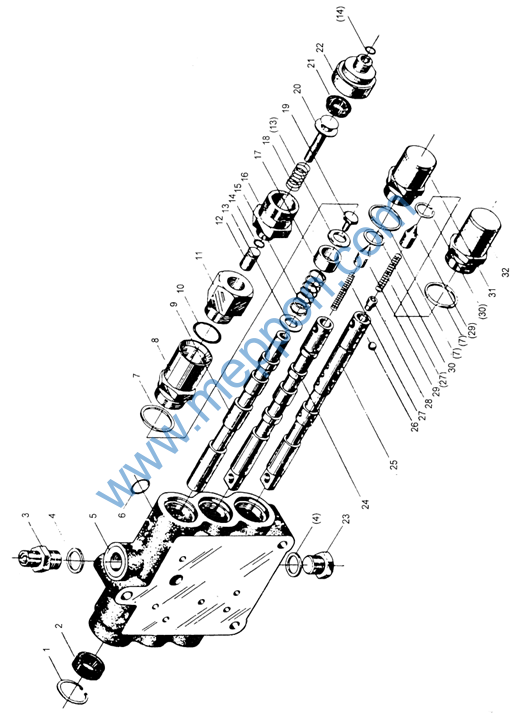

Z30.4.13 档位阀总成
Комплект клапана передач скоростей
Z30.4.13 档位阀总成
Комплект клапана передач скоростей
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||||||
1 |
GB/T893.1-86 |
孔用弹簧挡圈30 |
упругое упорное кольцо для отверстия |
3 |
||||||||
2 |
GB/T9877.1-1988 |
骨架式油封FB18×30×10 |
Сальник каркаса |
3 |
||||||||
3 |
Z30.4.13-5 |
操纵压力表接头 |
Разъем контрольного манометра |
1 |
||||||||
4 |
JB/T1002-1977 |
垫圈18 |
шайба |
2 |
||||||||
5 |
Z30.4.13-1 |
档位阀体 |
Клапан передач скоростей |
1 |
||||||||
6 |
GB1235-1976 |
O形圈22×2.4 |
О-образное кольцо |
6 |
||||||||
7 |
Z30.4.13-6 |
垫圈 |
шайба |
3 |
||||||||
8 |
Z30.4.13-7 |
制动杆联接套 |
Соединительная втулка |
1 |
||||||||
направляющего рычага |
||||||||||||
9 |
Z30.4.13-4 |
制动卸载阀杆 |
Рычаг клапана рузгрузки тормоза |
1 |
||||||||
10 |
GB1235-1976 |
O形圈30×3.1 |
О-образное кольцо |
1 |
||||||||
11 |
Z30.4.13-12 |
柱塞套 |
Втулка поршн |
1 |
||||||||
12 |
Z30.4.13-13 |
柱塞 |
Поршень |
1 |
||||||||
13 |
Z30.4.13-10 |
垫圈 |
шайба |
2 |
||||||||
14 |
GB1235-1976 |
O形圈11×1.9 |
О-образное кольцо |
3 |
||||||||
15 |
Z30.4.13-9 |
制动杆始复弹簧 |
Возвратная пружина тормозного рычага |
1 |
||||||||
16 |
Z30.4.13-15 |
制动杆导套 |
Направляющая втулка тормозного рычага |
1 |
||||||||
17 |
Z30.4.13-8 |
限位套 |
Муфта с оргничением |
1 |
||||||||
18 |
Z30.4.13-16 |
活塞杆回位弹簧 |
Возвратная пружина рычага поршня |
1 |
||||||||
19 |
Z30.4.13-11 |
螺钉 |
винт |
1 |
||||||||
20 |
Z30.4.13-14 |
活塞杆 |
шток поршня |
1 |
||||||||
21 |
Z30.4.13-17 |
橡皮碗 |
Резиновая манжета |
1 |
||||||||
22 |
Z30.4.13-18 |
进气联接盖 |
Крышка входного соединения воздуха |
1 |
||||||||
23 |
JB/T1000-1977 |
螺塞M18×1.5 |
пробка |
1 |
||||||||
24 |
Z30.4.13-3 |
方向阀杆 |
Клапанный рачаг направления |
1 |
||||||||
25 |
Z30.4.13-2 -2 |
档位阀杆 |
Клапанный рычаг передач скоростей |
1 |
||||||||
26 |
GB/T308-1989 |
钢球8 |
Стальной шарик |
8 |
||||||||
27 |
Z30.4.13-20 |
档位弹簧 |
Пружина передач скоростей |
2 |
||||||||
28 |
GB/T79-1986 |
螺钉M10×12 |
винт |
1 |
||||||||
29 |
Z30.4.13-21 |
钢球限位锥体 |
Консу с органичением стального шарика |
2 |
||||||||
30 |
Z30.4.13-22 |
挡圈 |
упорное кольцо |
2 |
||||||||
31 |
Z30.4.13-19 |
方向杆档位体 |
Блок передач скоростей |
1 |
||||||||
|
||||||||||||
32 |
Z30.4.13-23 |
档位杆体 |
Рычаг передач скоростей |
1 |
||||||||

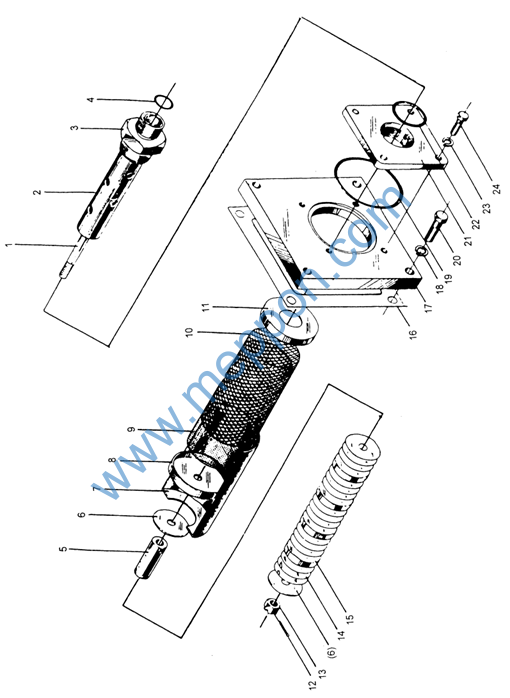

Z30.4.21 滤清器总成
Комплект фильтра
Z30.4.21 滤清器总成
Комплект фильтра
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||
1 |
Z30.4.21-2 |
联接螺杆 |
Соединительный винт |
1 |
||||
2 |
Z30.4.21-4 |
油管 |
масляная трубка |
1 |
||||
3 |
Z30.4.21-9 |
接头 |
штуцер |
1 |
||||
4 |
GB1235-1976 |
O形圈25×2.4 |
О-образное кольцо |
1 |
||||
5 |
Z301.4.21-1 |
铝管 |
Аллюминиевая труба |
1 |
||||
6 |
Z30.4.21-12 |
铝垫 |
Аллюминиевая прокладка |
2 |
||||
7 |
Z30.4.21.1 |
滤清器罩 |
Кожух фильтра |
1 |
||||
8 |
Z30.4.21-3 |
滤清器下端盖 |
Нижняя крышка фильтра |
1 |
||||
9 |
Z30.4.21-11 |
滤网 |
сетка фильтра |
1 |
||||
10 |
Z30.4.21-10 |
滤清器骨架 |
Каркас фильтра |
1 |
||||
11 |
Z30.4.21-5 |
滤清器上端盖 |
Верхняя крышка фильтра |
1 |
||||
12 |
GB/T91-1986 |
销2×36 ZnD |
штифт |
1 |
||||
13 |
GB/T6178-1986 |
螺母M10 ZnD |
гайка |
1 |
||||
14 |
Z30.14.8.3-3 |
隔垫 |
Прокладка |
15 |
||||
15 |
Z30.14.8.3-2 |
永磁铁 |
Постоянный магнит |
4 |
||||
16 |
Z30.4.21-6 4 |
垫 |
прокладка |
1 |
||||
17 |
Z30.4.21-7 |
盖板 |
крышка |
1 |
||||
18 |
GB/T93-1987 |
垫圈10 |
шайба |
4 |
||||
19 |
GB1235-1976 |
O形圈90×3.1 |
О-образное кольцо |
1 |
||||
20 |
GB/T5781-1986 |
螺栓M10×35 ZnD |
болт |
4 |
||||
21 |
Z30.4.21-8 |
法兰盘 |
Фланец |
1 |
||||
22 |
GB1235-1976 |
O形圈45×3.5 |
О-образное кольцо |
1 |
||||
23 |
GB/T93-1987 |
垫圈8 |
шайба |
4 |
||||
24 |
GB/T5783-1986 |
螺栓M8×25 ZnD |
болт |
4 |
||||
