SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 10
1 |
EQ140-2201C-026 |
孔用弹性挡圈 |
упругое упорное кольцо для |
4 |
||||
отверстия |
||||||||
2 |
防尘圈 |
пылезащитное кольцо |
4 |
|||||
3 |
804705K2 |
十字轴轴承总成 |
Комплект подшипника |
4 |
||||
крестового вала |
||||||||
4 |
EQ140-2201D-071 |
平衡片 |
Противовес |
一组 |
||||
5 |
Z30.3B-2 |
突缘叉 |
Вилка выступа |
1 |
||||
6 |
EQ140-2201C-031 |
十字轴20MnVB |
Крестовой вал |
1 |
||||
7 |
GB/T1153-1989 |
油杯45o M10×1 |
масленка |
2 |
||||
8 |
Z30.5B.1.1 |
前传动轴叉 |
Вилка передней трансмиссионной |
1 |
||||
9 |
GB/T91-1986 |
销5×50 |
штифт |
1 |
||||
10 |
CA10B-120-2202023 |
支架轴承油封总成 |
Комплект сальника |
2 |
||||
подшипника кроштейна |
||||||||
11 |
GB10B-120-2202090-6 |
轴承前盖 |
Передняя крышка подшипника |
1 |
||||
12 |
GB/T276-1994 |
滚动轴承6210 |
подшипник качания |
1 |
||||
13 |
CA10B-120-2202085 |
垫环 |
Шайба |
1 |
||||
14 |
CA10B-120-2202092-6 |
轴承后盖 |
Задняя крышка подшипника |
1 |
||||
15 |
Z30.5.2-2 |
螺栓M10×1×82 |
болт |
3 |
||||
16 |
Z30.5A.1-2 |
突缘 |
Выступ |
1 |
||||
17 |
Z30.5A.1-1 |
垫圈 |
шайба |
1 |
||||
18 |
GB/T48-1986 |
螺母M10×1 |
гайка |
3 |
||||
19 |
Q/CHL02.043-1999 |
螺母M27×1.5 ZnD |
гайка |
1 |
||||

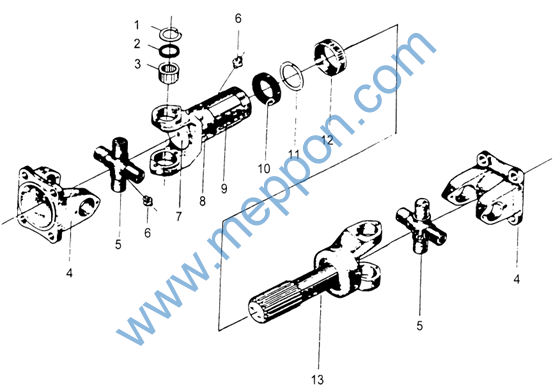

Z30.5A.2 前传动轴伸缩轴
Телескопический вал передней трансмиссионной оси
Z30.5A.2 前传动轴伸缩轴
Телескопический вал передней трансмиссионной оси
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||||
1 |
EQ140-2201C-026 |
孔用弹性挡圈 |
упругое упорное кольцо для |
8 |
|||||
отверстия |
|||||||||
2 |
防尘圈 |
пылезащитное кольцо |
8 |
||||||
3 |
804705K2 |
十字轴轴承总成 |
Комплект подшипника |
8 |
|||||
крестового вала |
|||||||||
4 |
Z30.3B-2 |
突缘叉 |
Вилка выступа |
2 |
|||||
5 |
EQ140-2201C-031 |
十字轴20MnVB |
Крестовой вал |
2 |
|||||
6 |
GB1153-89 |
油杯45o M10×1 |
масленка |
3 |
|||||
7 |
EQ140-2201D-052 |
套管叉堵盖 |
Крышка вилки муфты |
1 |
|||||
8 |
EQ140-2201D-071 |
平衡片 |
Противовес |
1组 |
|||||
9 |
Z30.5A.2-1 |
伸缩花键套 |
Втулка телескопической |
1 |
|||||
крестовой шпонки |
|||||||||
10 |
EQ140-2201D-061 |
套管叉油封 |
Сальник вилки муфты |
1 |
|||||
11 |
EQ140-2201D-062 |
套管叉油封垫片 |
Сальниковая прокладка |
1 |
|||||
вилки муфты |
|||||||||
12 |
EQ140-2202C-011 |
套管叉油封盖 |
Сальниковая крышка |
1 |
|||||
вилки муфты |
|||||||||
13 |
Z30.5A.2.1 |
伸缩花键轴 |
Вал телескопической крестовой |
1 |
|||||
шпонки |
|||||||||

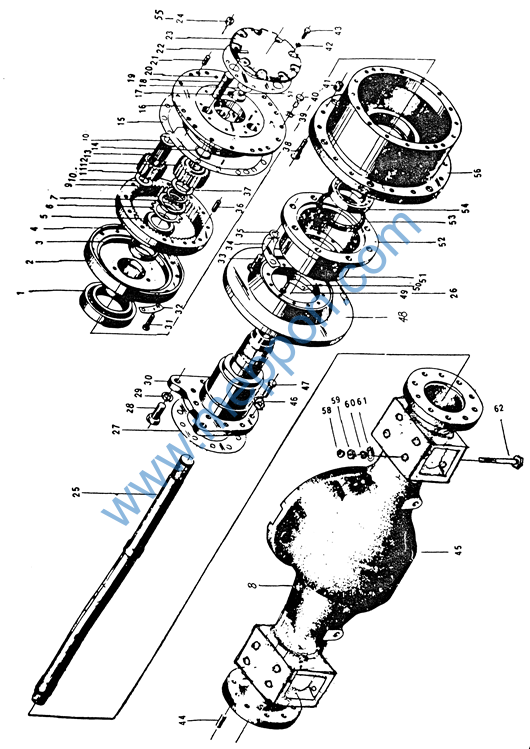

Z30.6E 前桥
передний мост
