SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 11

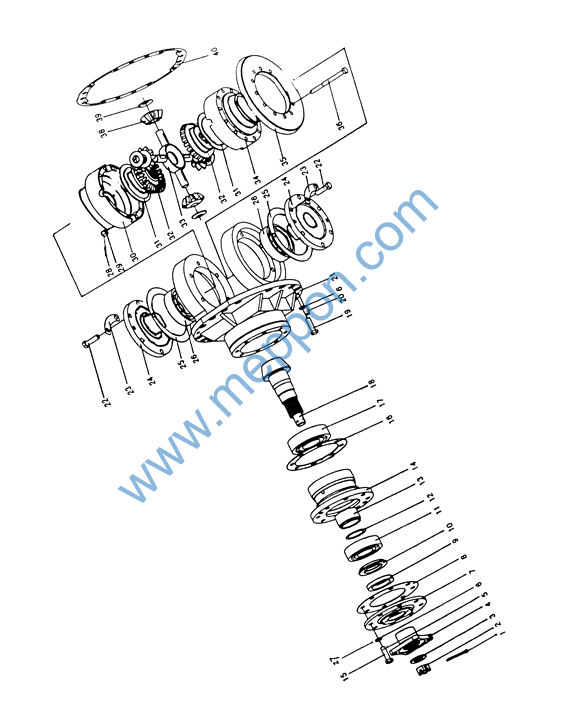

Z30.6E .1 前桥主传动
Ведущая трансмиссия переднего моста
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
1 |
GB/T91-1986 |
销6×60 |
штифт |
1 |
|
2 |
Z30.6.1-25 |
螺母M30×1.5 |
гайка |
1 |
|
3 |
Z30.6.1-26 |
垫圈 |
шайба |
1 |
|
4 |
Z30.6.1-24 |
法兰盘 |
Фланец |
1 |
|
5 |
GB/T5782-1986 |
螺栓M14×50 ZnD |
болт |
7 |
|
6 |
GB/T93-1987 |
垫圈14 |
шайба |
23 |
|
7 |
Z30.6.1-23 |
压盖 |
нажимная крышка |
1 |
|
8 |
Z30.6.1-22 |
垫 |
прокладка |
1 |
|
9 |
GB9877.1-1988 |
油封FB65×90×12 |
сальник |
1 |
|
10 |
Z30.6.1-21 |
甩油盘 |
Маслосбрасывающий диск |
1 |
|
11 |
GB/T297-1994 |
滚动轴承32311 |
подшипник качания |
1 |
|
12 |
Z30.6.1-18 |
调整垫圈 |
урегулирующая прокладка |
1 |
|
13 |
Z30.6.1-17A |
支撑套 |
Опорная втулка |
1 |
|
14 |
Z30.6.1-20A |
轴承座 |
Гнездо подшипника |
1 |
|
15 |
GB/T5782-1986 |
螺栓M12×50 ZnD |
болт |
1 |
|
16 |
Z30.6.1-19 |
调整垫圈 |
урегулирующая |
1 |
|
17 |
GB/T297-1994 |
滚动轴承32313 |
подшипник |
1 |
|
18 |
Z30.6.1-16A |
主动螺伞齿轮 |
ведущяя гипоидная шерстеня шерстеня |
1 |
|
19 |
GB/T5782-1986 |
螺栓M14×45ZnD |
болт |
16 |
|
20 |
GB/T119-1986 |
销A16×32 |
штифт |
1 |
|
21 |
Z30.6.1-15A |
托架 |
подпорка |
1 |
|
22 |
GB/T5782-1986 |
螺栓M14×38 |
болт |
12 |
|
23 |
Z30.6.1-8 |
止动垫片 |
опорная прокладка |
6 |
|
24 |
Z30.6E.1-11 |
轴承座 |
Гнездо подшипника |
2 |
|
25 |
Z30.6.1-12 |
调整垫 |
урегулирующая прокладка |
2 |
|
26 |
GB/T297-1994 |
滚动轴承32215 |
подшипник |
2 |
|
27 |
GB/T93-1987 |
垫圈12 |
шайба |
1 |
|
28 |
GB/T91-1986 |
销3×30 |
штифт |
12 |
Z30.6E .1 前桥主传动
Ведущая трансмиссия переднего моста
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
29 |
GB/T6178-1986 |
螺母M12 |
гайка |
12 |
|
30 |
Z30.6E.1-4 |
差速器半壳 |
Половина корпуса дифференциала |
1 |
|
31 |
Z30.6E.1-9 |
半轴齿轮垫 |
Прокладка полуосевой шестерни |
2 |
|
32 |
Z30.6E.1-6 |
半轴齿轮 |
Полуосевой шестерня |
2 |
|
33 |
Z30.6E.1-3 |
十字轴 |
Крестовой вал |
1 |
|
34 |
Z30.6E.1-2 |
差速器壳体 |
Корпус дифференциала |
1 |
|
35 |
Z30.6.1-1A |
从动螺伞齿轮 |
ведущяя гипоидная шерсте |
1 |
|
36 |
Z30.6.1-13 |
螺栓 |
болт |
12 |
|
38 |
Z30.6E.1-5 |
锥齿轮 |
Конусная шестерня |
4 |
|
39 |
Z30.6E.1-10 |
锥齿轮垫板 |
Шайба конусной шестерни |
4 |
|
40 |
Z30.6.1-14A |
垫 |
прокладка |
1 |
|

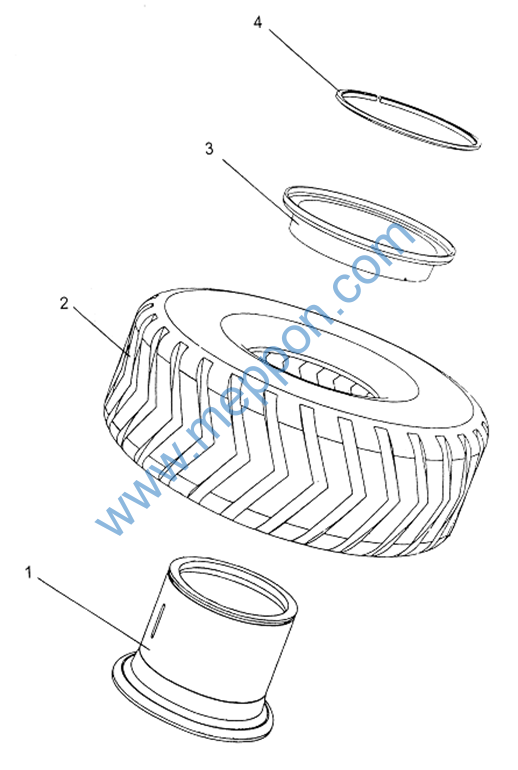

Z30.6.2A 轮胎轮辋总成
Комплект обода колеса
