SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 14

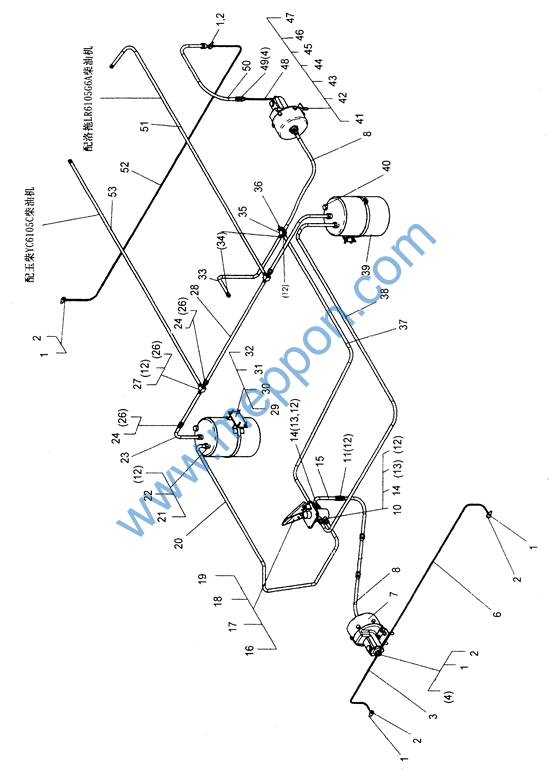

Z30.9M 行车制动系统
Тормозная система езды
Z30.9M 行车制动系统
Тормозная система езды
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||||||
1 |
JB/T1002-1997 |
垫圈12 |
шайба |
12 |
|||||||
2 |
Z30.9.1-1 |
螺栓 M12×1.25×32 |
болт |
6 |
|||||||
3 |
Z30.9F.2 |
前右制动油管 |
Масляная труба переднего |
1 |
|||||||
правого тормоза |
|||||||||||
4 |
GB1235-1976 |
O形圈8×1.9 |
О-образное кольцо |
2 |
|||||||
5 |
Q/CHL02.002-1999 |
箍90 |
Хомут |
2 |
|||||||
6 |
Z30.9F.1 |
前左制动油管 |
Масляная труба переднего |
1 |
|||||||
левого тормоза |
|||||||||||
7 |
CL20 |
加力器 |
усилитель |
2 |
|||||||
8 |
120-3506085A4 |
制动软管总成L=1200 |
Комплект тормозного шланга |
1 |
|||||||
9 |
DHF-8 |
放水阀 |
Водосливной клапан |
2 |
|||||||
10 |
Z30.9F.3 |
三通接头 |
Тройник |
1 |
|||||||
11 |
Z30.9F-1 |
接头 |
штуцер |
1 |
|||||||
12 |
GB1235-1976 |
O形圈14×2.4 |
О-образное кольцо |
15 |
|||||||
13 |
JB/T1002-1977 |
垫圈22 |
шайба |
4 |
|||||||
14 |
Z30.9.3-1 |
管接头 |
Штуцер |
4 |
|||||||
15 |
Z30.9A.3.1 |
阀至制动软管管道 |
Труба от клапана до |
1 |
|||||||
тормозного шланга |
|||||||||||
16 |
T138B |
气制动阀 |
Клапан пневматического тормоза |
1 |
|||||||
17 |
GB/T5781-1986 |
螺栓 M8×30 ZnD |
болт |
4 |
|||||||
18 |
GB/T41-1986 |
螺母 8 ZnD |
гайка |
4 |
|||||||
19 |
GB/T93-1987 |
垫圈 8 |
шайба |
4 |
|||||||
20 |
Z30.9F.5 |
右储气筒至阀油管 |
Масляная труба от правого |
1 |
|||||||
воздухосборника до клапана |
|||||||||||
21 |
Z30.9.4-1 |
管接头 |
Штуцер |
4 |
|||||||
22 |
JB/T1002-1977 |
垫圈 18 |
шайба |
4 |
|||||||
23 |
Z30.9F.6 |
右储气筒至单向阀油管 |
Масляная труба от правого |
1 |
|||||||
воздухосборника до одностороннего клапана |
|||||||||||
24 |
SH380-35063 |
单向阀 |
Односторонний клапан |
1 |
|||||||
25 |
GB/T6170-1986 |
螺母 12 ZnD |
гайка |
1 |
|||||||
26 |
GB1235-1976 |
O形圈16×2.4 |
О-образное кольцо |
4 |
|||||||
27 |
Z30.9.10.2 |
三通联管总成 |
Комплект тройниковой трубы |
1 |
|||||||
28 |
Z30.9F.7 |
单向阀至三通油管 |
Масляная труба от |
1 |
|||||||
однотороннего клапана до тройника |
|||||||||||
29 |
Z30.9.7.1 |
储气筒拖架 |
Волокуша воздухосборника |
1 |
|||||||
30 |
GB/T5783-1986 |
螺栓 M10×40 ZnD |
болт |
8 |
Z30.9M 行车制动系统
Тормозная система езды
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||||||
31 |
GB/T41-1986 |
螺母 10 ZnD |
гайка |
8 |
||||||||
32 |
GB/T93-1987 |
垫圈 10 |
шайба |
8 |
||||||||
33 |
Z30.9.6.2 |
四通至档位阀管道 |
Труба от крестовины |
1 |
||||||||
до клапана передач скорсотей |
||||||||||||
34 |
GB1235-1976 |
O型圈11×1.9 |
О-образное кольцо |
2 |
||||||||
35 |
Z30.9.6.3 |
接头体 |
штуцер |
1 |
||||||||
36 |
JN150 |
制动灯开关 |
Включатель тормозного света |
1 |
||||||||
37 |
Z30.9F.4 |
气制动阀至四通油管 |
Масляная труба от |
1 |
||||||||
клапана пневматического тормоза до крестовины |
||||||||||||
38 |
Z30.9F.9 |
左储气筒至阀油管 |
Масляная труба от левого |
1 |
||||||||
воздухосборника до клапана |
||||||||||||
39 |
Z30.9.7 |
储气筒总成 |
Комплект воздухосборника |
1 |
||||||||
40 |
FXS-1 |
消音安全阀 |
Предхранитель звукоглушения |
2 |
||||||||
41 |
Z30.9A.2 |
后加力器支架 |
Кроштейн заднего усилителя |
1 |
||||||||
42 |
GB/T5783-1986 |
螺栓M12×20 ZnD |
болт |
2 |
||||||||
43 |
GB/T97.2-1985 |
垫圈 12 ZnD |
шайба |
4 |
||||||||
44 |
GB/T93-1987 |
垫圈12 |
шайба |
2 |
||||||||
45 |
GB/T5783-1986 |
螺栓M12×35 ZnD |
болт |
2 |
||||||||
46 |
GB/T5783-1986 |
螺栓M10×25 ZnD |
болт |
2 |
||||||||
47 |
GB/T93-1987 |
垫圈10 |
шайба |
2 |
||||||||
48 |
Z30.9.11A.2 |
接头 |
штуцер |
1 |
||||||||
49 |
Z30.9.11-1 |
管接头 |
Штуцер |
1 |
||||||||
50 |
130-3506085A2 |
制动软管总成 |
Комплект тормозного шланга |
1 |
||||||||
51 |
Z30.9F.10 |
空压泵至三通管道 |
Труба от воздушного |
1 |
||||||||
компрессора до тройника |
||||||||||||
52 |
Z30.9F.8 |
后制动油管 |
Масляная труба заднего тормоза |
1 |
||||||||
53 |
Z30.9G.1(配玉柴) |
空压泵至三通管道 |
Труба от воздушного |
1 |
||||||||
компрессора до тройника |
||||||||||||
Z30.10M 转向系统
Поворотная система
Z30.10M 转向系统 Поворотная система
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||
1 |
Z30.10B.1 |
软管总成 |
сборка шлангов |
2 |
||||
2 |
Z30.10A.2 |
转向盘组件 |
Блок переключающего диска |
1 |
||||
3 |
Z30.10B.2 |
软管总成 |
сборка шлангов |
1 |
||||
4 |
Z30.10A.3 |
回油管 |
Возвратная масляная труба |
1 |
||||
5 |
Z30.10B-3 |
软管32×960 |
шлангов |
1 |
||||
6 |
Z30.10 M.1 |
管接头组件 |
Блок штуцера |
1 |
||||
7 |
Z30.10B-1 |
螺栓 |
болт |
3 |
||||
8 |
Z30.10M.2 |
接头体 |
штуцер |
3 |
||||
9 |
Z30.10A-8 |
接头体 |
штуцер |
1 |
||||
10 |
Z30.10A-7 |
软管16×450 |
шлангов |
1 |
||||
11 |
Z30.10.4 |
油泵进油管 |
Входная труба топливного насоса |
1 |
||||
12 |
Z30.10M.3 |
油泵进油接头 |
Входный соединитель топливного насоса |
1 |
||||
13 |
Z30.10M.4 |
油泵出油接头 |
Выходный соединитель топливного насоса |
1 |
||||
14 |
Z30.10M-1 |
接头体 |
штуцер |
1 |
||||
15 |
Z30.10M.5 |
接头体 |
штуцер |
1 |
||||
16 |
Z30.10A.7-1 |
通油螺栓 |
Универсальный винт |
1 |
||||
17 |
Z30.10M.6 |
左转向油缸 |
Левый поворотный цилиндр |
1 |
||||
18 |
Z30.10M.7 |
右转向油缸 |
Правый поворотный цилиндр |
1 |
||||
19 |
Z30.10M.8 |
油管 |
масляная трубкаe |
1 |
||||
20 |
Z30.10B-2 |
管夹 |
колодка трубки |
1 |
||||
(1) |
GB1235-1976 |
O形圈16×2.4 |
О-образное кольцо |
16 |
||||
(2) |
BZZ1-E400C |
全液压转向器 |
Гидравлический инфлектор |
1 |
||||
(3) |
FKA-103016 |
阀块 |
клапан |
1 |
||||
(4) |
FLD-D30H |
单路稳定分流阀 |
Одноконтурный стабильный |
1 |
||||
(5) |
GB/T70-1985 |
螺钉M10×55 |
винт |
3 |
||||
(6) |
GB/T93-1987 |
垫圈10 |
шайба |
11 |
||||
(7) |
JB/T8870-1999 |
喉箍d50 |
хомутик горла |
8 |
||||
(8) |
JB/T1002-1977 |
垫圈20 |
шайба |
6 |
||||
(9) |
JB/T1002-1977 |
垫圈24 |
шайба |
3 |
||||
(10) |
JB/T8870-1999 |
喉箍d32 |
хомутик горла |
4 |
Z30.10M 转向系统
Поворотная система
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
(11) |
GB1235-1976 |
O型圈35×3.5 |
О-образное кольцо |
2 |
|
(12) |
GB1235-1976 |
O型圈40×3.5 |
О-образное кольцо |
1 |
|
(13) |
GB/T70-1985 |
螺钉M10×22 |
винт |
8 |
|
(14) |
CBG1A045 |
齿轮油泵 |
Шестеренчатый масляный насос |
1 |
|
(15) |
JB/T1885-1977 |
胶管接头16Ⅱ-930 |
штуцер резиновой трубка |
1 |
|
(16) |
GB1235-1976 |
O型圈20×2.4 |
О-образное кольцо |
2 |
|
(17) |
JB/T1002-1977 |
垫圈27 |
шайба |
1 |
|
(18) |
JB/T1885-1977 |
胶管接头13Ⅰ-850 |
штуцер резиновой трубка |
1 |
|
(19) |
JB/T1885-1977 |
胶管接头13Ⅰ-650 |
штуцер резиновой трубка |
1 |
|
(20) |
JB/T1885-1977 |
胶管接头13Ⅰ-840 |
штуцер резиновой трубка |
1 |
|
(21) |
JB/T1885-1977 |
胶管接头13Ⅰ-720 |
штуцер резиновой трубка |
1 |
|
(22) |
GB/T5783-1986 |
螺栓M8×16 |
болт |
2 |
|
(23) |
GB/T93-1987 |
垫圈8 |
шайба |
2 |
|
