SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 15
Z30.10M.6(7) 左(右)转向油缸
Левый (Правый) поворотный цилиндр
Z30.10M.6(7) 左(右)转向油缸
Левый (Правый) поворотный цилиндр
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
1 |
GB/T893.1-1986 |
挡圈47 |
упорное кольцо |
2 |
|
2 |
GB/T9163-1990 |
关节轴承GE30ES-2RS |
ключевой подшипник |
1 |
|
3 |
Z30.10.8A-1 |
活塞杆 |
шток поршня |
1 |
|
4 |
GB/T91-1986 |
销5×40 |
штифт |
1 |
|
5 |
GB1235-1976 |
O形圈30×3.1 |
О-образное кольцо |
1 |
|
6 |
GB/T10708.3-1989 |
防尘圈FC40×48×5 |
пылезащитное кольцо |
1 |
|
7 |
GB/T10708.1-1989 |
密封圈Y40×50×8 |
кольцо для оси. |
2 |
|
8 |
GB1235-1976 |
O形圈45×3.1 |
О-образное кольцо |
1 |
|
9 |
Z30.10.8B-1 |
螺帽 |
Гайка |
1 |
|
10 |
Z30.10.8-4 |
圆螺母 |
Круглая гайка |
1 |
|
11 |
Z30.10.8B-2 |
导向套 |
направляющая втулка |
1 |
|
12 |
GB1235-1976 |
O形圈75×5.7 |
О-образное кольцо |
2 |
|
13 |
Z30.10.8B-4 |
活塞 |
поршень |
1 |
|
14 |
S55044 |
格莱圈0750S-55044 |
Поршневый уплотнитель |
1 |
|
15 |
Z30.10.8B-3 |
支承环 |
подпорное кольцо |
1 |
|
16 |
QCHL02.043-1999 |
螺母M27×1.5 |
гайка |
1 |
|
17 |
Z30.10.8-10 |
衬套 |
Втулка |
1 |
|
18 |
Z30.10M.6.1 |
(左)缸体 |
левый цилиндр |
1 |
|
Z30.10M.7.1 |
(右)缸体 |
Правый цилиндр |
1 |
||

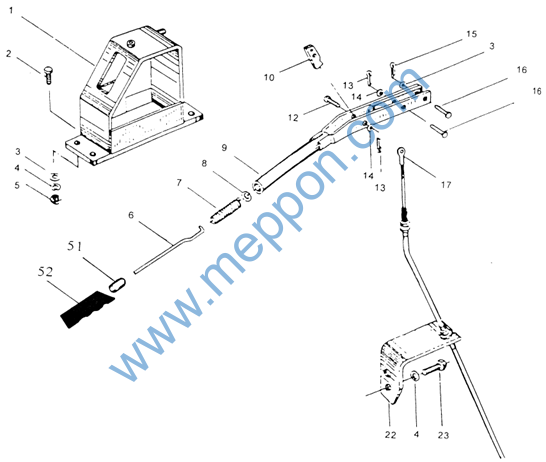

Z30.11B 手制动系统
Система ручного тормоза
Z30.11B 手制动系统总成
Комплект системы ручного тормоза
Z30.11B 手制动系统
Система ручного тормоза
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||
1 |
Z30.11B.3.3 |
支架 |
подпорка |
1 |
|||
2 |
GB/T5783-1986 |
螺栓M12×25 ZnD |
болт |
4 |
|||
3 |
GB/T97.2-1985 |
垫圈12 ZnD |
шайба |
4 |
|||
4 |
GB/T93-1987 |
垫圈 12 |
шайба |
6 |
|||
5 |
GB/T6170-1986 |
螺母M12 ZnD |
гайка |
4 |
|||
6 |
Z30.11B.3A-2 |
钩杆 |
Рычаг крюка |
1 |
|||
7 |
Z30.11B.3-1 |
弹簧 |
пружина |
1 |
|||
8 |
Z30.11B.3-2 |
垫片 |
прокладка |
1 |
|||
9 |
Z30.11B.3.2 |
组合杆 |
Комплексный рычаг |
1 |
|||
Z30.11B.3A-3 |
操纵杆 |
рычаг управления |
1 |
||||
10 |
Z30.11B.3-3 |
撑牙块 |
Упорный зуб |
1 |
|||
11 |
Z30.11B.2-4 |
销轴 |
палец |
1 |
|||
12 |
Z30.11B-8 |
销轴 |
палец |
2 |
|||
13 |
GB/T91-1986 |
销3×20 |
штифт |
2 |
|||
14 |
GB/T97.2-1985 |
垫圈10 ZnD |
шайба |
3 |
|||
15 |
GB/T91-1986 |
销3×25 |
штифт |
1 |
|||
16 |
Z30.11B.3-5 |
销轴 |
палец |
1 |
|||
17 |
Z30.11B.1 |
软轴总成 |
Комплект гибкого вала |
1 |
|||
18 |
GB/T119-1986 |
销4×22 |
штифт |
1 |
|||
19 |
GB/T6170-1986 |
螺母M5 |
гайка |
2 |
|||
20 |
GB/T861.1-1987 |
垫圈5 |
шайба |
2 |
|||
21 |
Z30.11B.2-5 |
拉簧 |
Тяговая пружина |
1 |
|||
22 |
Z30.11B-1 |
软轴支架 |
Каретка гибкого вала |
1 |
|||
23 |
GB/T5783-1986 |
螺栓M12×30 |
болт |
2 |
|||
24 |
GB/T6172-1986 |
螺母M8 ZnD |
гайка |
1 |
|||
25 |
Z30.11B-2 |
可调接杆 |
Регулируемый соединительный рычаг |
1 |
|||
26 |
Z30.11B.2.3 |
制动曲柄 |
Тормозный кривошип |
1 |
|||
27 |
GB/T91-1986 |
销1.5×10 |
штифт |
1 |

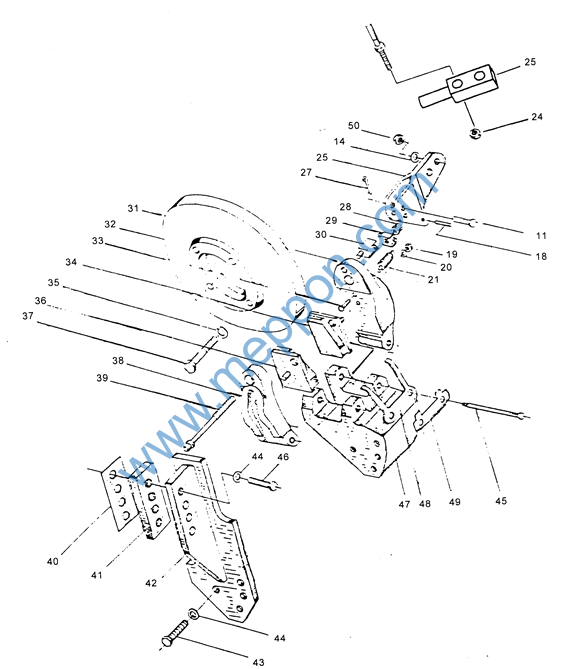

Z30.11B 手制动系统
Система ручного тормоза
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||
28 |
Z30.11B.2-11 |
螺母 |
гайка |
1 |
|||
29 |
Z30.11B.2.3-1 |
支座 |
держатель |
1 |
|||
30 |
Z30.11B.2-10 |
支座 |
держатель |
1 |
|||
31 |
Z30.11B.2-2 |
主夹钳 |
Ведущий зажим |
1 |
|||
32 |
Z30.11B-7 |
制动盘 |
Тормозный диск |
1 |
|||
33 |
Z30.11B.2-6 |
弹簧拉销 |
Натяжной штырь пружины |
1 |
|||
34 |
Z30.11B.2.2 |
主摩擦块 |
Ведущий фрикцион |
1 |
|||
35 |
GB/T93-1987 |
垫圈14 |
шайба |
4 |
|||
36 |
Z30.11B.2.1 |
副摩擦块 |
Вспомогательный фрикцион |
1 |
|||
37 |
GB/T5785-1986 |
螺栓M14×1.5×58 |
болт |
4 |
|||
38 |
Z30.11B.2-1 |
副夹钳 |
Вспомогательный зажим |
1 |
|||
39 |
Z30.11B.2-9 |
拉杆螺栓 |
болтt |
1 |
|||
40 |
Z30.11B-5 |
调整垫片 |
урегулирующая прокладка |
1组 |
|||
41 |
Z30.11B-4 |
垫块 |
прокладка |
1 |
|||
42 |
Z30.11B-3 |
连接板 |
Соединительная плита |
1 |
|||
43 |
GB/T5782-1986 |
螺栓M14×40 ZnD |
болт |
4 |
|||
44 |
Q/CHL02.049-1999 |
垫圈14 |
шайба |
8 |
|||
45 |
Z30.11B.2-8 |
螺栓 |
болт |
2 |
|||
46 |
GB/T5782-1986 |
螺栓M14×70 ZnD |
болт |
4 |
|||
47 |
Z30.11B-3 |
支架 |
подпорка |
1 |
|||
48 |
Z30.11B.2-3 |
复位弹簧 |
Возвратная пружина |
1 |
|||
49 |
Z30.11B.2-7 |
止动垫 |
подпоркаr |
1 |
|||
50 |
GB/T6172-1986 |
螺母M10 ZnD |
гайка |
1 |
|||
51 |
Z30.11B.3A.1 |
按钮 |
Кнопка |
1 |
|||
52 |
Z30.11B.3A-1 |
橡皮套 |
Резиновая втулка |
1 |
|||
