SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 16

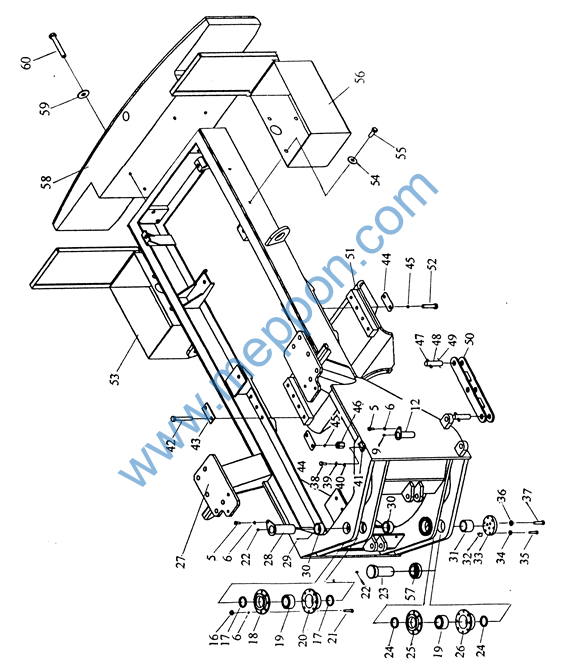

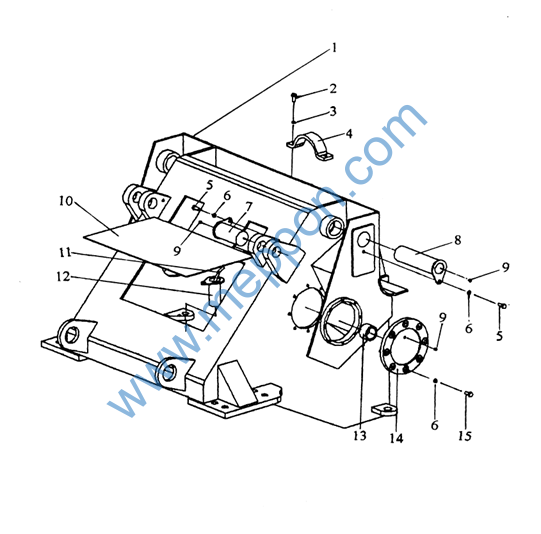

Z30.12M 车架总成
Комплект шасси
Z30.12M 车架总成Комплект шасси
Z30.12M 车架总成
Комплект шасси
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||||
1 |
Z30.12M.1 |
前车架 |
передняя рама |
1 |
|||||
2 |
GB/T5782-1986 |
螺栓 M14×55 ZnD |
болт |
2 |
|||||
3 |
GB/T93-1987 |
垫圈 14 |
шайба |
2 |
|||||
4 |
Z30.12.3-16 |
万向节支承压盖 |
Крышка опоры кардана |
1 |
|||||
5 |
GB/T5783-1986 |
螺栓 M12×30 ZnD |
болт |
42 |
|||||
6 |
GB/T93-1987 |
垫圈 12 |
шайба |
62 |
|||||
7 |
Z30.12M.3 |
翻斗油缸销轴(右) |
Шпонка скипового цилиндра |
1 |
|||||
(Правый) |
|||||||||
Z30.12M.4 |
翻斗油缸销轴(左) |
Шпонка скипового цилиндра |
1 |
||||||
(Левый) |
|||||||||
8 |
Z30.12M.5 |
大臂销轴 |
Шпонка рычага |
2 |
|||||
9 |
JB/T7940.1-1995 |
油杯 M10×1 |
масленка |
10 |
|||||
10 |
Z30.12A.3.6A |
盖板 |
крышка |
1 |
|||||
11 |
Z30.12.7 |
摆动转向黄油润滑系统 |
Смазочная система |
2 |
|||||
колебательного поворота |
|||||||||
Z30.12.7A |
摆动转向黄油润滑系统 |
Смазочная система |
2 |
||||||
колебательного поворота |
|||||||||
12 |
Z30.12M.8 |
转向油缸销轴 |
Шпонка поворотного цилиндра |
4 |
|||||
13 |
Z30.12-4 |
轴套 |
втулка |
4 |
|||||
14 |
Z30.12-3 |
摆动油缸座 |
Колебательный башмак цилиндра |
4 |
|||||
16 |
GB/T6170-1986 |
螺母 M12 ZnD |
гайка |
16 |
|||||
17 |
GB/T10708.3-1989 |
防尘圈 FB60×70×7 |
пылезащитное кольцо |
2 |
|||||
18 |
Z30.12-5(A) |
上轴承盖 |
Крышка верхнего подшипника |
1 |
|||||
19 |
GB/T9163-1990 |
关节轴承 GE60Es |
ключевой подшипник |
2 |
|||||
20 |
Z30.12-6(A) |
上轴承座 |
Гнездо верхнего подшипника |
1 |
|||||
21 |
GB/T5782-1986 |
螺栓 M12×75-10.9 ZnD |
болт |
16 |
|||||
22 |
JB/T7940.2-1995 |
油杯 45o M10×1 |
масленка |
2 |
|||||
23 |
Z30.12 M -1 |
下铰接轴 |
Нижний верхнего шарнира |
1 |
|||||
24 |
GB/T10708.3-1989 |
防尘圈 FB80×90×7 |
пылезащитное кольцо |
2 |
|||||
25 |
Z30.12D-3 |
下轴承盖 |
Крышка нижнего подшипника |
1 |
|||||
26 |
Z30.12-6(B) |
下轴承座 |
Гнездо нижнего подшипника |
1 |
|||||
27 |
Z30.12M.2 |
后车架 |
задняя рама |
1 |
|||||
28 |
Z30.12M.6 |
上铰接销轴 |
Шпонка верхнего шарнира |
1 |
|||||
29 |
GB/T73-1985 |
螺钉 M6×8 |
винт |
18 |
|||||
30 |
Z30.12-7 |
轴套 |
втулка |
2 |
|||||
31 |
Z30.12M-3 |
轴套 |
втулка |
1 |
Z30.12M 车架总成
Комплект шасси
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||
32 |
Z30.12C-4 |
调整垫片 |
урегулирующая прокладка |
2 |
||||
Z30.12C-4A |
调整垫片 |
урегулирующая прокладка |
2 |
|||||
Z30.12C-4B |
调整垫片 |
урегулирующая прокладка |
2 |
|||||
33 |
Z30.12M-4 |
档板 |
заградительная плита |
1 |
||||
34 |
Q/CHL02.049-1999 |
垫圈 12 |
шайба |
6 |
||||
35 |
GB/T5782-1986 |
螺栓M12×50-10.9ZnD |
болт |
6 |
||||
36 |
GB/T91-1986 |
销6.3×80 ZnD |
штифт |
1 |
||||
37 |
Z30.12M-5 |
螺母 |
гайка |
1 |
||||
38 |
GB/T5783-1986 |
螺栓M10×25 ZnD |
болт |
2 |
||||
39 |
GB/T97.2-1985 |
垫圈10 |
шайба |
2 |
||||
40 |
GB/T93-1987 |
垫圈10 |
шайба |
2 |
||||
41 |
Z30.12-27 |
单稳阀支承板 |
Опорная плита одноконтурного |
1 |
||||
стабильного золотника |
||||||||
42 |
GB/T5785-1986 |
螺栓M20×1.5×135ZnD |
болт |
4 |
||||
43 |
Z30.12A.6.6-2 |
斜板 |
Клин |
2 |
||||
44 |
Z30.12A-2 |
止动垫片 |
опорная прокладка |
4 |
||||
45 |
GB/T97.2-1985 |
垫圈20 |
шайба |
8 |
||||
46 |
GB/T6171-1986 |
螺母M20×1.5 ZnD |
гайка |
4 |
||||
47 |
GB/T879-1986 |
销8×50 |
штифт |
4 |
||||
48 |
Z30.12A.13-2 |
销轴 |
палец |
2 |
||||
49 |
GB/T91-1988 |
销3.2×45 |
штифт |
2 |
||||
50 |
Z30.12A.13.1A |
车架锁 |
Замок шасси |
1 |
||||
51 |
Z30.12C.8 |
摆架 |
Колебательная подпора |
1 |
||||
52 |
GB/T5785-1986 |
螺栓M20×1.5×90ZnD |
болт |
4 |
||||
53 |
Z30.12F.5 |
右电瓶箱 |
Правый аккумулятор |
1 |
||||
56 |
Z30.12F.4 |
左电瓶箱 |
Левй аккумулятор |
1 |
||||
57 |
Z30.12M-2 |
轴套 |
втулка |
1 |
||||
58 |
Z30.12F.3 |
配重 |
противовес |
1 |
||||
59 |
GB/T5782-1986 |
螺栓M24×140-10.9ZnD |
болт |
4 |
||||
60 |
Q/CHL02.049-1999 |
垫圈24 |
шайба |
4 |
||||
61 |
Z30.12F-1 |
护套 |
защитная втулка |
4 |
||||
62 |
Z30.12FM.7 |
下护套
下 |
Нижний кожух |
1 |
||||
63 |
Z30.12A.3-32 |
橡胶环 |
Резиновое кольцо |
2 |

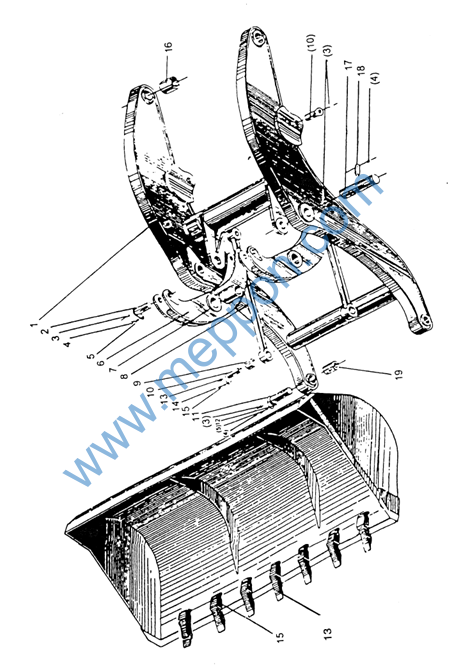

Z30.13F 工作装置
рабочая установка
Z30.13F 工作装置 рабочая установка
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||
1 |
Z30.13F.2.1 |
大臂 |
Большой рычаг |
1 |
||||
2 |
Z30.13.1.3 |
油缸销轴 |
Шпонка цилиндра |
2 |
||||
3 |
JB/T7940.1-1995 |
油杯M10×1 |
масленка |
12 |
||||
4 |
GB/T5783-1986 |
螺栓M12×25 ZnD |
болт |
14 |
||||
5 |
GB/T93-1987 |
垫圈12 ZnD |
шайба |
14 |
||||
6 |
Z30.13.2.1 |
左摇臂 摇臂 |
Левый коромысло |
1 |
||||
Z30.13.2A.1 |
右摇臂 |
Правое коромысло |
1 |
|||||
7 |
Z30.13.2-1 |
摇臂轴套 |
Втулка вала коромысла |
1 |
||||
8 |
Z30.13.3.1 |
拉杆 |
шток |
2 |
||||
9 |
Z30.13.3-2 |
拉杆衬套 |
Втулка анкера |
4 |
||||
10 |
Z30.13F.3 |
销轴 |
пале |
4 |
||||
11 |
Z30.13.1.2 |
大臂前销轴 |
Передняя шпонка большого рычага |
2 |
||||
13 |
Z30.13F.1-4 |
铲齿 |
Затыловка |
6 |
||||
15 |
Z30.31.G0 |
通用铲斗 |
Универсальный ковш |
1 |
||||
16 |
Z30.13.1-4 |
大臂后轴套 |
Задняя втулка большой рычага |
2 |
||||
17 |
Z30.13.1A-1 |
摇臂销轴 |
Втулка вала коромысла |
2 |
||||
18 |
Z30.13.1-2 |
限位板 |
Щит с органичением |
2 |
||||
19 |
Z30.13.1-1 |
大臂前轴套 |
Передняя шпонка большого рычага |
2 |
||||
