SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 17

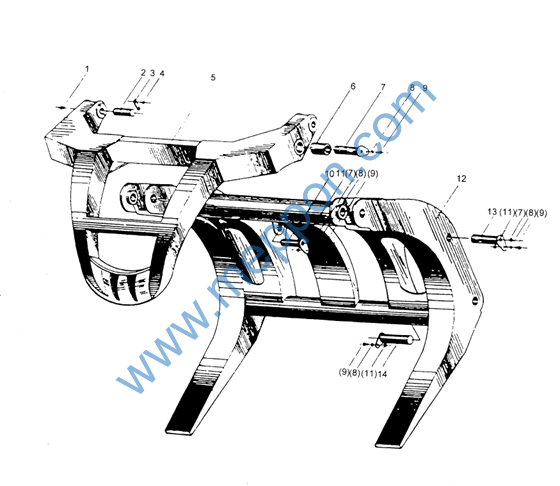

Z30.31.G1 通用抓具
Универсальный зажим
Z30.31.G1 通用抓具
Универсальный зажим
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
1 |
JB/T7940.1-1995 |
油杯M10×1 |
масленка |
6 |
|
2 |
Z30.13.4-1 |
销轴 |
пале |
2 |
|
3 |
Z30.13.4-2 |
限位板 |
Щит с органичением |
2 |
|
4 |
GH/T5783-1986 |
螺栓M8×20 ZnD |
болт |
4 |
|
5 |
Z30.13.4.1 |
上颚爪 |
Верхняя лапа |
1 |
|
6 |
Z30.13.1-1 |
大臂前轴套 |
Передняя шпонка большого рычага |
2 |
|
7 |
Z30.13.4.5 |
销轴 |
пале |
2 |
|
8 |
GB/T93-1987 |
垫圈12 ZnD |
шайба |
4 |
|
9 |
GH/T5783-1986 |
螺栓M12×25 ZnD |
болт |
4 |
|
12 |
Z30.13.4.2 |
下颚爪 |
Нижняя лапа |
1 |
|
13 |
Z30.13.4.3 |
销轴 |
пале |
2 |
|

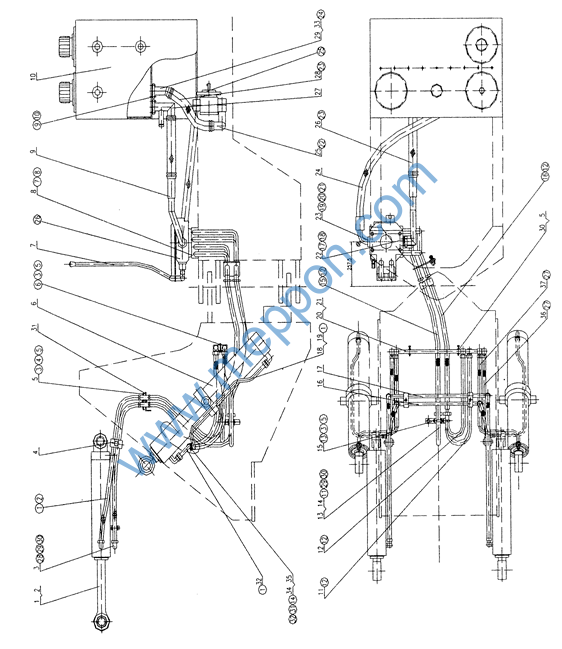

Z30.14M 工作液压系统(两联)
Рабочая гидросистема (два контура)
Z30.14M 工作液压系统(两联)
Рабочая гидросистема (два контура)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||||||
1 |
Z30.14M.1 |
左转斗油缸 |
Цилиндр левого вращающего ковша |
1 |
||||||
2 |
Z30.14M.2 |
右转斗油缸 |
Цилиндр Правого вращающего ковша |
1 |
||||||
3 |
Z30.14M.3 |
油管 |
масляная трубка |
2 |
||||||
4 |
Z30.14.10 |
软管夹板 |
Хомут шланга |
2 |
||||||
5 |
Z30.14-1 |
钢管压板 |
Прижимная плита стальной трубы |
4 |
||||||
6 |
Z30.14.5B |
举升油缸 |
Подъемный цилиндр |
2 |
||||||
7 |
Z30.14A.3 |
双路换向阀操纵 |
Управление двухканального |
1 |
||||||
переключающего клапана |
||||||||||
8 |
Z30.14M.4 |
阀体出油管组 |
Выходня масляной коллектор клапана |
1 |
||||||
9 |
Z30.14A.7 |
阀体回油管 |
Перепускная труба клапана |
1 |
||||||
10 |
Z30.14M.5 |
油箱 |
маслобак |
1 |
||||||
11 |
Z30.14M.6 |
油管 |
масляная трубка |
1 |
||||||
12 |
Z30.14M.7 |
油管 |
масляная трубка |
1 |
||||||
13 |
Z30.14M.8 |
油管 |
масляная трубка |
1 |
||||||
14 |
Z30.14M.9 |
油管 |
масляная трубка |
1 |
||||||
15 |
Z30.14F.4 |
支架 |
подпорка |
1 |
||||||
16 |
Z30.14M.10 |
油管 |
масляная трубка |
1 |
||||||
17 |
Z30.14M.11 |
油管 |
масляная трубка |
1 |
||||||
18 |
Z30.14M.12 |
右油管 |
Правый масляная трубка |
1 |
||||||
19 |
Z30.14M.13 |
左油管 |
Левый масляная трубка |
1 |
||||||
20 |
Z30.14M.14 |
油管 |
масляная трубка |
1 |
||||||
21 |
Z30.14M.15 |
油管 |
масляная трубка |
1 |
||||||
22 |
Z30.14M-1 |
接头 |
штуцер |
1 |
||||||
23 |
Z30.14A-2 |
压板 |
нажимная плита |
2 |
||||||
24 |
Z30.14B.8 |
软管总成 |
сборка шлангов |
1 |
||||||
25 |
Z30.14A.22 |
工作泵进油管 |
масляная трубка |
1 |
||||||
26 |
Z30.14F-1 |
51低压胶管(L=670) |
резиновая трубка низкого давления |
|||||||
27 |
Z30.14A.20 |
油箱回油管 |
Возвратная ттуба масляного картера |
1 |
||||||
28 |
Z30.14-8 |
51低压胶管(L=370) |
резиновая трубка низкого давления |
1 |
Z30.14F 工作液压系统(两联)
Рабочая гидросистема (два контура)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||
29 |
Z30.14F.1 |
油箱出油管 |
Выходная труба масляного картера |
1 4 2 |
|||
30 |
Z30.14-11 |
橡胶垫 |
резиновая прокладка |
||||
31 |
Z30.14F-13 |
连接板 |
Соединительная плита |
||||
32 |
Z30.14M.16 |
油管 |
масляная трубка |
2 |
|||
33 |
Z30.14F-2 |
Φ32低压胶管(L=200) |
резиновая трубка |
1 |
|||
низкого давления |
|||||||
34 |
Z30.14F-3 |
管夹 |
колодка трубки |
4 |
|||
35 |
Z30.14F-4 |
套 |
втулка |
2 |
|||
36 |
Z30.14F.10 |
软管总成 |
сборка шлангов |
2 |
|||
37 |
Z30.14F.11 |
软管总成 |
сборка шлангов |
2 |
|||
38 |
Z30.14A.8-25 |
调整垫片 |
урегулирующая прокладка |
6 |
|||
39 |
Z30.14A.8-26 |
调整垫片 |
урегулирующая прокладка |
6 |
|||
(1) |
GB1235-1976 |
O形圈24×2.4 |
О-образное кольцо |
14 |
|||
(2) |
JB/T1885-1977 |
胶管接头19Ⅱ-1090 |
штуцер резиновой трубка |
4 |
|||
(3) |
GB/T93-1987 |
垫圈12 |
шайба |
10 |
|||
(4) |
GB/T5782-1986 |
螺栓M12×65ZnD |
болт |
2 |
|||
(5) |
GB/T6170-1986 |
螺母M12 ZnD |
гайка |
10 |
|||
(6) |
GB/T5782-1986 |
螺栓M12×80 ZnD |
болт |
2 |
|||
(7) |
GB1235-1976 |
O形圈35×3.5 |
О-образное кольцо |
4 |
|||
(8) |
GB/T70-1985 |
螺钉M14×85 |
винт |
3 |
|||
(9) |
GB/T5783-1986 |
螺栓M6×20 ZnD |
болт |
8 |
|||
(10) |
GB/T93-1987 |
垫圈6 |
шайба |
8 |
|||
(11) |
Q/CHL02.012-1999 |
U形管夹A34 |
U-образная колодка трубки |
4 |
|||
(12) |
GB1235-1976 |
O形圈32×3.5 |
О-образное кольцо |
12 |
|||
(13) |
GB/T5783-1986 |
螺栓M12×35 ZnD |
болт |
2 |
|||
(14) |
GB/T5783-1986 |
螺栓M10×40 ZnD |
болт |
2 |
|||
(15) |
JB/T1885-1977 |
胶管接头25Ⅱ-820 |
штуцер резиновой трубка |
2 |
|||
(16) |
JB/T1885-1977 |
胶管接头25Ⅱ-800 |
штуцер резиновой трубка |
2 |
|||
(17) |
GB1235-1976 |
O形圈44×3.5 |
О-образное кольцо |
1 |
Z30.14F 工作液压系统(两联)
Рабочая гидросистема (два контура)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||
(18) |
GB1235-1976 |
O形圈55×3.1 |
О-образное кольцо |
1 |
|||
(19) (20) |
GB/T5783-1986 GB/T93-1987 |
螺栓M10×30 ZnD 垫圈10 |
болт шайба |
8 8 |
|||
(21) |
GB1235-1976 |
O形圈38×3.5 |
О-образное кольцо |
2 |
|||
(22) |
GB/T70-1985 |
螺钉M12×65 |
винт |
4 |
|||
(23) |
GB/T8870-1999 |
喉箍d70 |
хомутик горла |
8 |
|||
(24) |
GB1235-1976 |
O形圈60×3.1 |
О-образное кольцо |
2 |
|||
(25) |
CBG2100 |
齿轮油泵 |
Шестеренчатый масляный насос |
1 |
|||
(26) |
DF32Ⅱ |
多路换向阀 |
многоканальный переключательный клапан |
1 |
|||
(27) |
GB1235-1976 |
O形圈20×2.4 |
О-образное кольцо |
8 |
|||
(28) |
Q/CHL02.049-1999 |
U形管夹A22 |
U-образная колодка трубки |
2 |
|||
(29) |
Q/CHL02.049-1999 |
垫圈10 |
шайба |
12 |
|||
(30) |
GB/T6176-1986 |
螺母M10×1.25 ZnD |
гайка |
12 |
|||
(31) |
GB/T6170-1986 |
螺母M10 ZnD |
гайка |
2 |
|||
(32) |
Q/CHL02.049-1999 |
垫圈16 |
шайба |
4 |
|||
(33) |
GB/T5783-1986 |
螺栓M16×45 ZnD |
болт |
4 |
|||
(34) |
GB1235-1976 |
O形圈75×3.1 |
О-образное кольцо |
1 |
|||
