SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 18
Z30.14.6A 换向阀操纵
Управление переключающего клапана
Z30.14.6A 换向阀操纵
Управление переключающего клапана
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
1 |
Z30.14.6-1A |
手柄 |
ручка |
1 |
|
Z30.14.6-1B |
手柄 |
ручка |
1 |
||
Z30.14.6-1C |
手柄 |
ручка |
1 |
||
2 |
GB/T5783-1986 |
螺栓M14×135 |
болт |
4 |
|
3 |
GB/T93-1987 |
垫圈14 |
шайба |
4 |
|
4 |
Z30.14.6A.3 |
支架 |
подпорка |
1 |
|
5 |
Z30.14.6A-4 |
转轴 |
Вал |
1 |
|
6 |
GB/T75-1985 |
螺钉M6×12 |
винт |
2 |
|
7 |
Z30.14.6A.2-1 |
锁片 |
замок |
1 |
|
8 |
GB/T5782-1986 |
螺栓M8×20 |
болт |
2 |
|
9 |
Z30.14.6A.2.1 |
锁架 |
Кроштейн замка |
1 |
|
10 |
Z30.14A.3-7 |
隔垫 |
Прокладка |
1组 |
|
11 |
GB/T93-1987 |
垫圈8 |
шайба |
2 |
|
12 |
GB/T6170-1986 |
螺母M8 |
гайка |
2 |
|
13 |
Z30.14A.3-5 |
隔套 |
перегородочная втулка |
2 |
|
14 |
GB/119-1986 |
销A5×55 |
штифт |
1 |
|
15 |
GB/T91-1986 |
开口销4×20 |
штифт |
3 |
|
16 |
GB/T882-1986 |
销轴12×30 |
палец |
3 |
|
17 |
Z30.14.6-6 |
长连接片 |
Длинная шинка |
4 |
|
18 |
Z30.14.6.1 |
操纵杆 |
рычаг управления |
3 |
|
19 |
GB/T97.2-1985 |
垫圈12 |
шайба |
3 |
|
20 |
Z30.14A.3-3 |
短连接片 |
Короткая шинка |
2 |
|
|
|||||

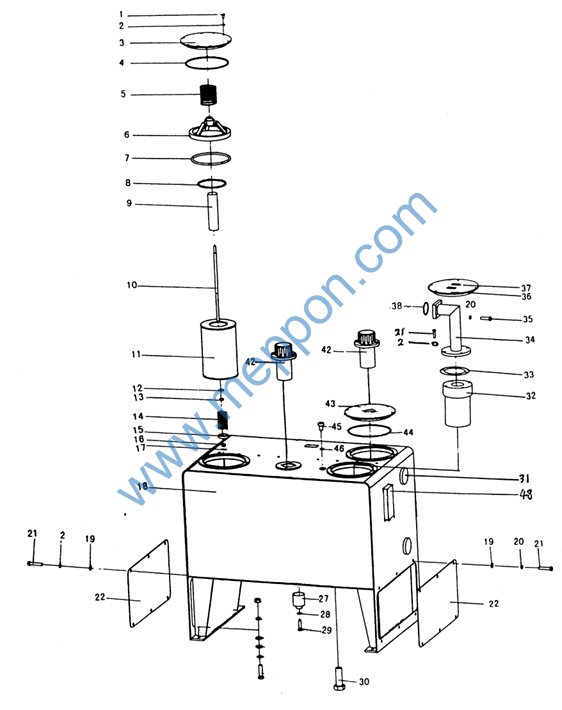

Z30E.14M.5 油 箱
Масляной картер
Z30.14M.5 油 箱
Масляной картер
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||
1 |
GB/T5783-1986 |
螺栓M8×20 ZnD |
болт |
12 |
|||
2 |
GB/T93-1987 |
垫圈8 |
шайба |
40 |
|||
3 |
Z30E.14M.5-1 |
滤油器盖 |
Ерышка фильтра |
1 |
|||
4 |
GB1235-1976 |
O形圈200×5.7 |
О-образное кольцо |
2 |
|||
5 |
Z30E.14F.3-1 |
弹簧 |
пружина |
1 |
|||
6 |
Z30.14.8-5 |
支架 |
подпорка |
1 |
|||
7 |
GB1235-1976 |
O形圈185×5.7 |
О-образное кольцо |
1 |
|||
8 |
GB1235-1976 |
O形圈130×5.7 |
О-образное кольцо |
1 |
|||
9 |
Z30.14.8.3 |
磁铁芯 |
Сердечник магнита |
1 |
|||
10 |
Z30.14.8-4 |
拉杆 |
шток |
1 |
|||
11 |
Z30.14.8.2 |
滤网总成 |
Комплект фильтрующей сетки |
1 |
|||
12 |
Z30.14.8-3 |
铜垫 |
Медная прокладка |
1 |
|||
13 |
GB/T6172-1986 |
螺母M12 ZnD |
гайка |
1 |
|||
14 |
Z30.14.8-2 |
弹簧 |
пружина |
1 |
|||
15 |
Z30.14.8-1 |
弹簧压盖 |
Крышка пружины |
1 |
|||
16 |
GB/T6179-1986 |
螺母M10 ZnD |
гайка |
1 |
|||
17 |
GB/T91-1986 |
销2×20 |
штифт |
1 |
|||
18 |
Z30.14M.5.1 |
箱体 |
блок |
1 |
|||
19 |
GB/T97.1-1985 |
垫圈8 ZnD |
шайба |
8 |
|||
20 |
GB/T93-1987 |
垫圈12 |
шайба |
4 |
|||
21 |
GB/T5783-1986 |
螺栓M8×25 ZnD |
болт |
16 |
|||
22 |
Z30E.14F.3-5 |
侧盖 |
Боковая крыша |
2 |
|||
27 |
TLW-12 |
网式滤油器Φ55×55 |
1 |
||||
Сетчатый масляной фильтр |
|||||||
28 |
JB982-77 |
垫圈14 |
шайба |
2 |
Z30.14M.5 油 箱
Масляной картер
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||||
29 |
JB/T999-1977 |
螺栓M14×1.5×32 |
болт |
1 |
|||
30 |
Z30E.14.27-3 |
螺塞 |
пробка |
2 |
|||
31 |
Z30.14A.8.7 |
油标 |
маслоуказатель |
2 |
|||
32 |
WU-400F-A |
进油滤油器 |
Фильтр входного масла |
1 |
|||
33 |
Z30E.14.27-2 |
纸垫 |
Целлюлозная прокладка |
1 |
|||
34 |
Z30E.14.27.2 |
油管 |
масляная трубка |
1 |
|||
35 |
GB/T5783-1986 |
螺栓M12×30 ZnD |
болт |
4 |
|||
36 |
Z30E.14F.3 |
压盖 |
нажимная крышка |
1 |
|||
37 |
Z30E.14F.3-6 |
标牌 |
маркировка |
1 |
|||
38 |
GB1235-1976 |
O形圈60×3.1 |
О-образное кольцо |
1 |
|||
42 |
QUQ2-20×1.0 |
液压空气滤清器 |
Гидравлический воздушный |
2 |
|||
фильтр |
|||||||
43 |
Z30E.14F.3-4 |
盖 |
крышка |
1 |
|||
44 |
GB1235-1976 |
O形圈165×5.7 |
О-образное кольцо |
1 |
|||
45 |
Z30.14.8-18 |
螺塞 |
пробка |
1 |
|||
46 |
GB1235-1976 |
O形圈16×2.4 |
О-образное кольцо |
1 |
|||
48 |
YWZ-127 |
液位计总成 |
Комплект уровнемера |
1 |
|||

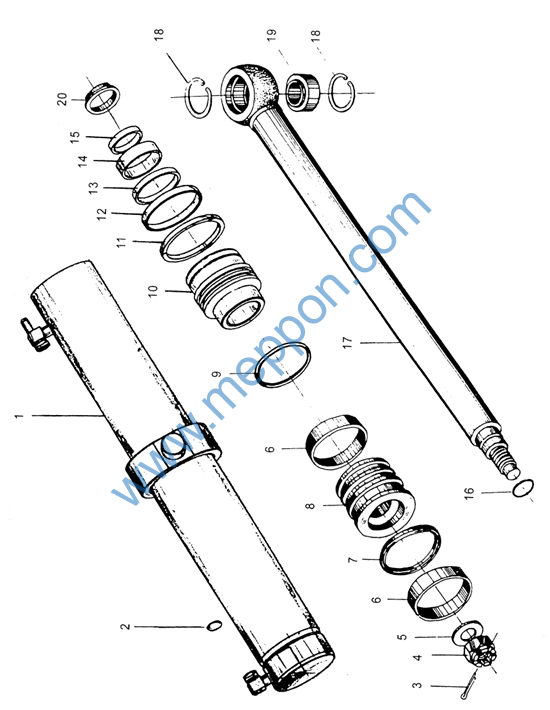

Z30.14.5B 举升油缸
Подъемный цилиндр
