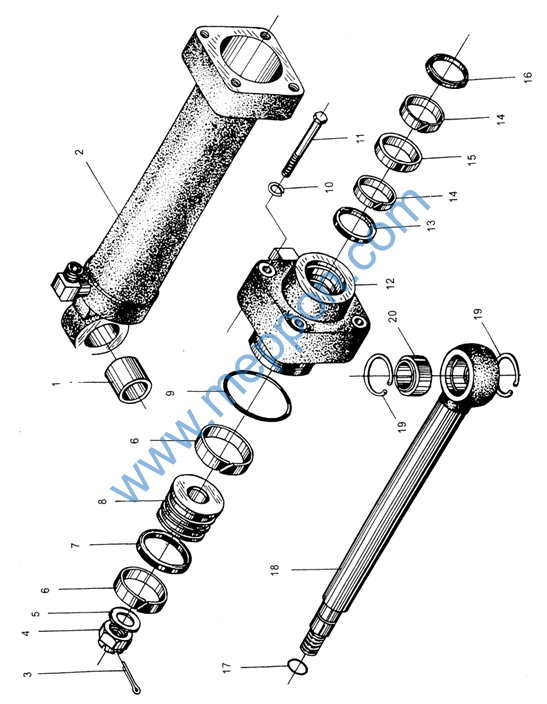

Z30.14.5B 举升油缸
Подъемный цилиндр
|
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||
|
1 |
Z30.14.5B.1 |
缸体 |
цилиндр |
1 |
||
|
2 |
GB1235-1976 |
O形圈24×2.4 |
О-образное кольцо |
2 |
||
|
3 |
GB/T91-1986 |
销Φ6.3×70 |
штифт |
1 |
||
|
4 |
GB/T9457-1988 |
开槽螺母M36×2 |
гайка |
1 |
||
|
5 |
GB/T97.1-1986 |
垫圈36 |
шайба |
1 |
||
|
6 |
Z30.14.5A-1 |
支承环 |
подпорное кольцо |
2 |
||
|
7 |
S-55044 |
格莱圈1250 |
поршневый уплотнитель |
1 |
||
|
8 |
Z30.14.5-3 |
活塞 |
поршень |
1 |
||
|
9 |
GB1235-1976 |
O形圈125×5.7 |
О-образное кольцо |
2 |
||
|
10 |
Z30.14.5-5B |
导向套 |
направляющая втулка |
1 |
||
|
11 |
Z30.14.5-6 |
卡键 |
Скоба |
1 |
||
|
12 |
Z30.14.5-7 |
挡环 |
упорное кольцо |
1 |
||
|
13 |
GB10708.1-1989 |
密封圈Y70×85×12.5 |
кольцо для оси |
2 |
||
|
14 |
GB/T894.1-1986 |
轴用弹性挡圈115 |
уплотнительное кольцо дляоси |
1 |
||
|
15 |
GB1235-1989 |
O形圈75×3.1 |
О-образное кольцо |
1 |
||
|
16 |
GB1235-1989 |
O形圈50×3.1 |
О-образное кольцо |
1 |
||
|
17 |
Z30.14.5B.2 |
活塞杆 |
шток поршня |
1 |
||
|
18 |
GB/T893.1-1986 |
孔用弹性挡圈75 |
упругое упорное кольцо для отверстия |
2 |
||
|
19 |
GB/T9163-2001 |
关节轴承GE50ES
承GE50ES |
ключевой подшипник |
1 |
||
|
20 |
GB10708.3-1989 |
防尘圈FC70×80×6 |
пылезащитное кольцо |
1 |
||
Z30.14M.1 左转斗油缸
Цилиндр левого вращающего ковша
Z30.14M.2 右转斗油缸
Цилиндр правого вращающего ковша
Z30.14M.1 左转斗油缸
Цилиндр левого вращающего ковша
Z30.14M.2 右转斗油缸
Цилиндр правого вращающего ковша
|
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|
|
1 |
Z30.14.1-1 |
衬套 |
Втулка |
1 |
|
2 |
Z30.14M.1.1 |
缸体 |
цилинд |
1 |
|
Z30.14M.2.1 |
缸体 |
цилинд |
1 |
|
|
3 |
GB/T91-1986 |
销6.3×70 |
штифт |
1 |
|
4 |
GB/T9457-1988 |
螺母M36×2 |
гайка |
1 |
|
5 |
Z30.14.1-3 |
垫圈 |
шайба |
1 |
|
6 |
Z30.14.1A-3 |
支承环 |
подпорное кольцо |
2 |
|
7 |
S-55044 |
格莱圈1100 |
поршневый уплотнитель |
1 |
|
8 |
Z30.14.1A-4 |
活塞 |
поршень |
1 |
|
9 |
GB1235-1976 |
O形圈110×3.1 |
О-образное кольцо |
1 |
|
10 |
GB/T93-1987 |
垫圈16 |
шайба |
4 |
|
11 |
GB/T5782-1986 |
螺栓M16×75 -10.9 ZnD |
болт |
4 |
|
12 |
Z30.14.1A.1 |
缸头 |
головка цилиндра |
1 |
|
13 |
S-55013 |
斯特封0550 |
Сальник Стэл |
1 |
|
14 |
Z30.14.1A-2 |
支承环 |
подпорное кольцо |
2 |
|
15 |
GB10708.1-1989 |
密封圈Y55×70×12.5 |
кольцо для оси. |
1 |
|
16 |
GB10708.3-1989 |
防尘圈FC55×65×5 |
пылезащитное кольцо |
1 |
|
17 |
GB1235-1976 |
O形圈40×3.1 |
О-образное кольцо |
1 |
|
18 |
Z30.14.1A.1 |
活塞杆 |
шток поршня |
1 |
|
19 |
GB/T893.1-1986 |
垫圈75 |
шайба |
2 |
|
20 |
GB/T9163-2001 |
关节轴承GE50ES |
ключевой подшипник |
1 |

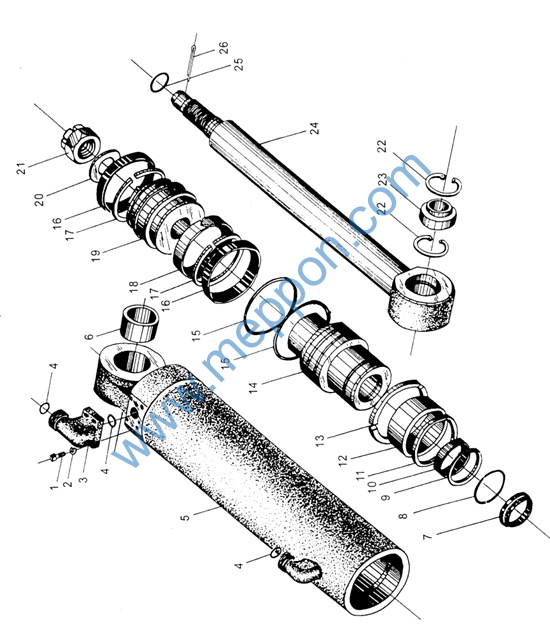

Z30.14.28 夹爪油缸总成
Комплект цилиндра зажима
Z30.14.28 夹爪油缸总成
Комплект цилиндра зажима
|
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|
|
1 |
GB/T70-1985 |
螺钉M6×22 |
винт |
4 |
|
2 |
GB/T93-1987 |
垫圈6 |
шайба |
4 |
|
3 |
Z30.14.1-2 |
接头 |
штуцер |
1 |
|
4 |
GB1235-1976 |
O形圈24×2.4 |
О-образное кольцо |
3 |
|
5 |
Z30.14.28.1 |
缸体 |
цилинд |
1 |
|
6 |
Z30.14.28-1 |
衬套 |
Втулка |
1 |
|
7 |
GB/T10708.3-1989 |
防尘圈FC50×58×5 |
пылезащитное кольцо |
1 |
|
8 |
GB1235-1976 |
O形圈55×3.1 |
О-образное кольцо |
1 |
|
9 |
Z30.14.28-10 |
挡圈 |
упорное кольцо |
1 |
|
10 |
GB/T10708.1-1989 |
密封圈Y50×65×12.5 |
кольцо для оси |
1 |
|
11 |
GB/T894.1-1986 |
挡圈90 |
упорное кольцо |
1 |
|
12 |
Z30.14.28-9 |
挡环 |
упорное кольцо |
1 |
|
13 |
Z30.14.28-8 |
卡键 |
Скоба |
1 |
|
14 |
Z30.14.28-7 |
导向套 |
направляющая втулка |
1 |
|
15 |
GB1235-1976 |
O形圈100×3.1 |
О-образное кольцо |
2 |
|
16 |
S-55044 |
格莱圈1000 |
поршневый уплотнитель |
2 |
|
17 |
Z30.14.28-4 |
挡圈 |
упорное кольцо |
2 |
|
18 |
Z30.14.28-3 |
支承环 |
подпорное кольцо |
1 |
|
19 |
Z30.14.28-5 |
活塞 |
поршень |
1 |
|
20 |
Z30.14.28-2 |
垫圈 |
шайба |
1 |
|
21 |
GB/T6178-1986 |
螺母M30×2 |
гайка |
1 |
|
22 |
GB/T893.1-1986 |
挡圈62 |
упорное кольцо |
2 |
|
23 |
GB/T9163-2001 |
并节轴承GE40ES |
ключевой подшипник |
1 |
|
24 |
Z30.14.28-6 |
活塞杆 |
шток поршня |
1 |
|
25 |
GB1235-1976 |
O形圈35×3.1 |
О-образное кольцо |
1 |
|
26 |
GB/91-1986 |
销6.3×70 ZnD |
штифт |
1 |

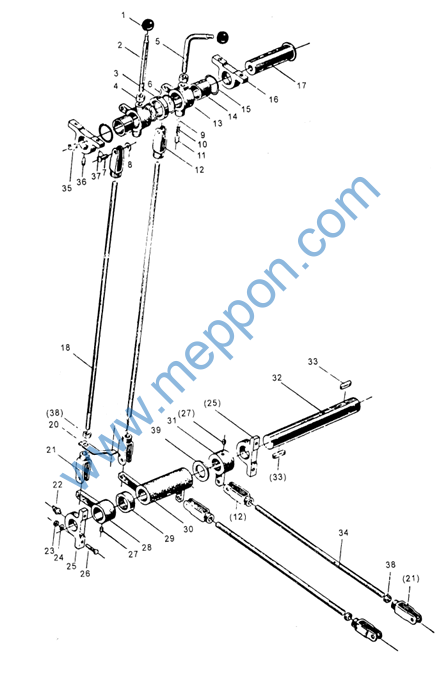

Z30.15A 方向档位操纵总成
Блок управления направления и передач скоростей
