SINOMACH CHANGLIN 717H motor grader parts catalog 02
目 录 Contents
10 发动机相关部件和电气系统 Engine Related Parts And Electrical System 1
FIG.1001 发动机系统(6BTA5.9) Engine System(6BTA5.9) 2
FIG.1001A 发动机系统(SC8D) Engine System(SC8D) 6
FIG.1411 仪表面板 Instrument Panel 12
FIG.1415 仪表面板(侧面) Instrument Panel(Side) 14
FIG.1501 电气系统(前部) Electrical System(Front) 16
FIG.1503 电气系统(中部) Electrical System(Center) 18
FIG.1505 电气系统(后部) Electrical System(Rear) 20
FIG.1585 组合灯 Combination Lamp 22
FIG.1803 前工作灯 Front Working Lamp 24
FIG.1833 电气系统(驾驶室) Electrical System(Cab) 26
FIG.2551A 变速器系统(6BTA5.9) T/M System(6BTA5.9) 4
FIG.2551B 变速器系统(SC8D) T/M System(SC8D) 8
FIG.2601B 后桥 Final Drive Case(1/2) 12
FIG.2603 后桥 Final Drive Case(2/2) 14
FIG.2605 后桥 Final Drive Case(1/2) 16
FIG.2607 后桥 Final Drive Case(2/2) 20
FIG.2651 平衡箱 Tandem Drive Case 22
FIG.2652A 平衡箱 Tandem Drive Case 24
FIG.2721 转向油缸 Steering Cylinder 26
FIG.2723 前轮倾斜油缸 Leaning Cylinder 28
FIG.2725A 铰接油缸 Articulate Cylinder 30
FIG.2751 转向管路(I) Steering Piping(I) 32
FIG.2753 转向管路(II) Steering Piping(II) 34
FIG.2801 前桥(I) Front Axle(I) 36
FIG.2803 前桥(II) Front Axle(II) 38
FIG.2805 前桥(III) Front Axle(III) 40
FIG.3001 轮胎和轮辋 Wheel And Tubeless Tire 2
FIG.4001A 油门操纵 Fuel Control Lever 2
FIG.4011A 油门踏板(6BTA5.9) Accelerator Pedal(6BTA5.9) 4
FIG.4011B 油门踏板(SC8D) Accelerator Pedal(SC8D) 6
FIG.4121 手制动操纵 Parking Brake Control Lever 10
FIG.4201A 方向盘组件 Steering Wheel 12
FIG.4305 左侧液压操纵杆 Hydraulic Control Lever L.H. 18
FIG.4307 右侧液压操纵杆 Hydraulic Control Lever R.H. 20
FIG.4351 刮土板侧倾操纵 Bane Cutting System 22
FIG.5101 车身及附件 Vehicle Body and Accessory 8
FIG.5483 反光镜 Back And Room Mirror 20
FIG.6235 分流阀 Flow Divider Valve 2
FIG.6241 双单向阀组 Pilot Check Valve 4
FIG.6243 双单向阀组 Pilot Check Valve 6
FIG.6301 牵引架倾斜油缸 Drawbar Shift Cylinder 8
FIG.6303A 提升油缸 Blade Lift Cylinder 10
FIG.6305A 刀板侧移油缸 Blade Side Shift Cylinder 12
FIG.6401 液压管路(油箱至油泵至多路阀) Hydraulic Piping System(Tank To Pump To Control Valve) 14
FIG.6403 液压管路(多路阀至油箱) Hydraulic Piping System(Control Valve To Tank) 16
FIG.6421 液压管路(前轮倾斜管路) Hydraulic Piping (Leaning Cylinder Line) 18
FIG.6423A 液压管路(铰接控制管路) Hydraulic Piping (Articulate Cylinder Line) 20
FIG.6431 液压管路(牵引架倾斜管路) Hydraulic Piping(Drawbar Shift Cylinder Line) 22
FIG.6435B 液压管路(刮土板提升管路) Hydraulic Piping (Blade Lift Cylinder Line) 24
FIG.6437A 液压管路(刮土板侧移管路) Hydraulic Piping (Blade Side Shift Cylinder Line) 26
FIG.6441 液压管路(回转控制管路) Hydraulic Piping (For Circle Revolution) 28
FIG.7021 刮土板提升机构 Blade Lifter 4
FIG.7031 回转齿轮(一) Circle Reverse(一) 6
FIG.7033 回转齿轮(二) Circle Reverse(二) 8
FIG.8107 动力倾斜装置(一) Blade And Circle Support(For Power Tilt)(一) 2
FIG.8109 动力倾斜装置(二) Blade And Circle Support(For Power Tilt)(二) 4
FIG.8233 单向阀(动力倾斜) Pilot Check Valve(For Power Tilt) 6
FIG.8255 动力倾斜油缸 Power Tilt Cylinder 8
FIG.8307 液压管路(动力倾斜)(1/3) Hydraulic Piping(For Power Tilt)(1/3) 12
FIG.8309 液压管路(动力倾斜)(2/3) Hydraulic Piping(For Power Tilt)(2/3) 14
FIG.8311 液压管路(动力倾斜)(3/3) Hydraulic Piping(For Power Tilt)(3/3) 16
FIG.9103 前松土器总成(一) Scarifier System (一) 4
FIG.9105 前松土器总成(二) Scarifier System (二) 6
FIG.6249 液控单向阀(用于前推) Pilot Check Valve(For Front Blade) 8
FIG.9251 前推土板油缸 Front Blade Cylinder 10
FIG.9253 前松土器油缸 Scarifier Cylinder 12
FIG.9301 前推土板液压管路 Front Blade Piping 14
FIG.9305 前松土器液压管路 Scarifier Piping 16
FIG.9401 前推土板操纵杆 Front Blade Control Lever 18
FIG.9403 前松土器操纵杆 Scarifier Control Lever 20
FIG.9501 后松土器 Rear Mount Ripper 22
FIG.9503 后松土器安装 Rear Mount Ripper 24
FIG.9631 单向阀(用于后松土器) Pilot Check Valve(For Ripper) 26
FIG.9651 后松土器油缸 Ripper Cylinder 28
FIG.9701 后松土器液压管路 Ripper Piping 30
FIG.9801 后松土器操纵杆 Ripper Control Lever 34
FIG.9910 空调系统(6BTA5.9) Air-Condition System(6BTA5.9) 38
FIG.9910A 空调系统(SC8D) Air-Condition System(SC8D) 40
FIG.10001 标贴 Marks And Plates 2
10 发动机相关部件和电气系统 Engine Related Parts And Electrical System

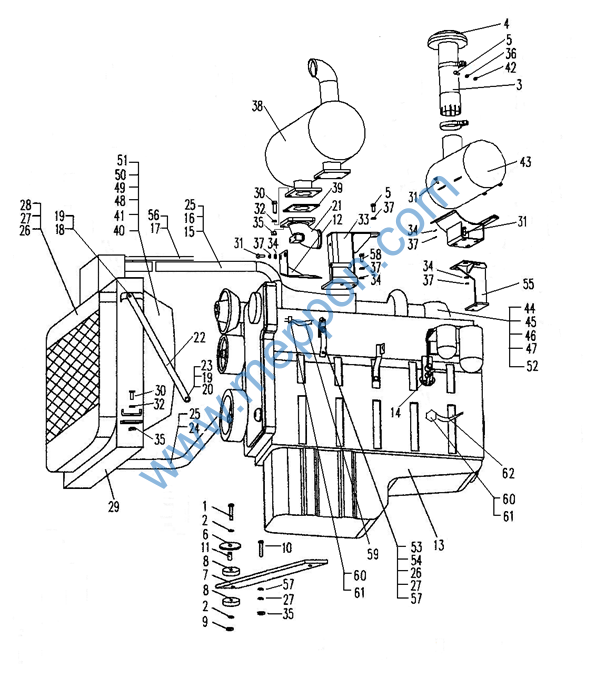

FIG.1001 发动机系统(6BTA5.9) Engine System(6BTA5.9)
FIG.1001 发动机系统(6BTA5.9) Engine System(6BTA5.9)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G057820-00072 |
1 |
螺栓M16×115-10.9ZnD |
Bolt |
2 |
00005- |
|
2 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
2 |
00005- |
|
3 |
718.1-8 |
1 |
进气接管 |
Joint pipe |
1 |
00005- |
|
4 |
Z30E.1H-2 |
1 |
空气预滤器 KA15F-5(130)-B |
Air pre-filter |
1 |
00005- |
|
5 |
B-G057830-00139 |
1 |
螺栓M8×20ZnD |
Bolt |
4 |
00005- |
|
6 |
190C.1E-10 |
1 |
垫圈 |
Washer |
2 |
00005- |
|
7 |
718.1-4 |
1 |
板 |
Plate |
1 |
00005- |
|
8 |
190C.1E-9 |
1 |
减震垫 |
Cushion |
4 |
00005- |
|
9 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
2 |
00005- |
|
10 |
B-G008980-00020 |
1 |
螺栓M12×55-10.9ZnD |
Bolt |
2 |
00005- |
|
11 |
190C.1E-11 |
1 |
衬管 |
Spacer |
2 |
00005- |
|
12 |
718.1.4 |
1 |
排气接管支架 |
Plate |
1 |
00005- |
|
13 |
W-02-00213 |
1 |
柴油机 6BTA5.9-C180(so11329) |
Engine |
1 |
00005- |
|
14 |
Z30E.1A-4 |
1 |
接头 |
Joint |
1 |
00005- |
|
15 |
718.1-2 |
1 |
柴油机出水管 |
Water pumbling |
1 |
00005- |
|
16 |
Z40H.1-19 |
1 |
柴油机出水接管 |
Joint pipe |
2 |
00005- |
|
17 |
Z40H.1-13 |
1 |
排气管φ8×1000 |
Hose |
1 |
00005- |
|
18 |
B-G057830-00053 |
1 |
螺栓M14×30ZnD |
Bolt |
2 |
00005- |
|
19 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
4 |
00005- |
|
20 |
B-G061700-00010 |
1 |
螺母M14ZnD |
Nut |
2 |
00005- |
|
21 |
718.1-5 |
1 |
排气接管 |
Pipe |
1 |
00005- |
|
22 |
220C.1-1 |
1 |
水箱撑杆 |
Plate |
2 |
00005- |
|
23 |
B-G057830-00060 |
1 |
螺栓M14×40ZnD |
Bolt |
2 |
00005- |
|
24 |
718.1-3 |
1 |
柴油机进水管 |
Water Plumbling |
1 |
00005- |
|
25 |
B-J088700-00017 |
1 |
喉箍d60 |
Clamp |
4 |
00005- |
|
26 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
6 |
00005- |
|
27 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
|
28 |
W-08-00002 |
1 |
换热器HRQ-87B |
Radiator |
1 |
00005- |
|
29 |
W-08-00134 |
1 |
水散热器总成 |CL718-CUM |
Radiator assy |
1 |
00005- |
|
30 |
B-G057830-00041 |
1 |
螺栓M12×40ZnD |
Bolt |
10 |
00005- |
|
31 |
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Bolt |
8 |
00005- |
|
32 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
10 |
00005- |
|
33 |
718.1.2 |
1 |
消声器支架 |
Bracket |
1 |
00005- |
|
34 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
17 |
00005- |
|
35 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
8 |
00005- |
|
36 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
4 |
00005- |
|
37 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
16 |
00005- |
|
