SINOMACH CHANGLIN 717H motor grader parts catalog 03
FIG.1001 发动机系统(6BTA5.9) Engine System(6BTA5.9)
FIG.1001 发动机系统(6BTA5.9) Engine System(6BTA5.9)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
38 |
W-02-00064 |
1 |
消声器结合组 |XH.G74X.W |
Ruffler |
1 |
00005- |
|
39 |
W-02-00061 |
1 |
消声器垫片|765I-13-002 |
Washer |
1 |
00005- |
|
40 |
718.1-1 |
1 |
风扇连接法兰 |
Flat |
1 |
00005- |
|
41 |
W-02-00123 |
1 |
风扇|4735-42599-YS-710 |
Fan |
1 |
00005- |
|
42 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
4 |
00005- |
|
43 |
W-02-00411 |
1 |
空滤器AH24178 |
Air cleaner |
1 |
00005- |
|
44 |
718.1-7 |
1 |
进气胶管 |
Hose |
1 |
00005- |
|
45 |
W-02-00130 |
1 |
预紧力弹簧卡箍115 |
Clamp |
2 |
00005- |
|
46 |
Z30E.1H-3 |
1 |
进气胶管 |
Hose |
1 |
00005- |
|
47 |
W-02-00185 |
1 |
预紧力弹簧卡箍75 |
Clamp |
2 |
00005- |
|
48 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00005- |
|
49 |
B-G057830-00148 |
1 |
螺栓M8×40ZnD |
Bolt |
4 |
00005- |
|
50 |
B-G057820-00004 |
1 |
螺栓M10×120ZnD |
Bolt |
4 |
00005- |
|
51 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
00005- |
|
52 |
718.1-6 |
1 |
接管 |
Joint pipe |
1 |
00005- |
|
53 |
165H.1.3 |
1 |
软轴支架 |
Bracket |
1 |
00005- |
|
54 |
Z40H.1-18 |
1 |
油门手柄 |
Oil knob |
1 |
00005- |
|
55 |
718.1.5 |
1 |
空滤器支架 |
Plate |
1 |
00005- |
|
56 |
B-J088700-00001 |
1 |
喉箍d10 |
Clamp |
2 |
00005- |
|
57 |
B-G008500-00002 |
1 |
垫圈12ZnD |
Washer |
2 |
00005- |
|
58 |
B-G057830-00003 |
1 |
螺栓M10×20ZnD |
Bolt |
3 |
00005- |
|
59 |
W-02-00138 |
1 |
出油软管 | 14.1×1100/751-1 |
Hose |
1 |
00005- |
|
60 |
B-J060130-00001 |
1 |
C型铰接螺栓M14×1.5 |
Bolt |
3 |
00005- |
|
61 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
6 |
00005- |
|
62 |
W-02-00140 |
1 |
进油软管 |14.5×530/571-1 |
Hose |
1 |
00005- |
|

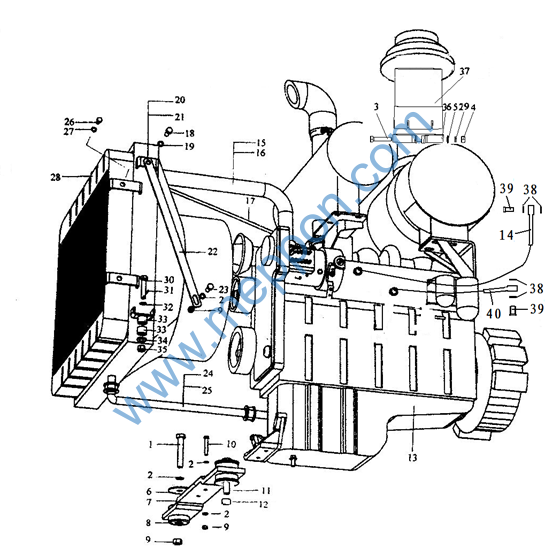

FIG.1001A 发动机系统(SC8D) Engine System(SC8D)
FIG.1001A 发动机系统(SC8D) Engine System(SC8D)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G057820-00072 |
1 |
螺栓M16×115-10.9ZnD |
Bolt |
2 |
00005- |
Y |
2 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
6 |
00005- |
Y |
3 |
B-G057830-00018 |
1 |
螺栓M10×50ZnD |
Bolt |
1 |
00005- |
Y |
4 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
1 |
00005- |
Y |
5 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
2 |
00005- |
Y |
6 |
190C.1E-10 |
1 |
垫圈 |
Plate |
2 |
00005- |
Y |
7 |
190C.1E-3 |
1 |
板 |
Plate |
1 |
00005- |
Y |
8 |
190C.1E-9 |
1 |
减震垫 |
Cushion |
4 |
00005- |
Y |
9 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
6 |
00005- |
Y |
10 |
B-G057830-00083 |
1 |
螺栓M16×65-10.9ZnD |
Bolt |
2 |
00005- |
Y |
11 |
190C.1E-11 |
1 |
衬管 |
Spacer |
2 |
00005- |
Y |
12 |
190C.1E-12 |
1 |
减震垫 |
Cushion |
2 |
00005- |
Y |
13 |
W-02-00390 |
1 |
柴油机SC8D170G2B1(订货号DB1921) |
Engine |
1 |
00005- |
Y |
14 |
W-02-00138 |
1 |
进油软管14.5×1100/751-1 |
hose |
1 |
00005- |
Y |
15 |
|
1 |
柴油机出水管总成 |
Water pumping ass’ y |
1 |
00005- |
Y |
16 |
|
1 |
喉箍 |
Clamp |
2 |
00005- |
Y |
17 |
|
1 |
蒸汽胶管φ10×500 |
Hose |
1 |
00005- |
Y |
18 |
B-G057830-00045 |
1 |
螺栓M12×50ZnD |
Bolt |
2 |
00005- |
Y |
19 |
190C.1E-15 |
1 |
垫圈 |
Washer |
2 |
00005- |
Y |
20 |
190C.1E-14 |
1 |
衬管 |
Collar |
2 |
00005- |
Y |
21 |
190C.1E-13 |
1 |
减震垫 |
Cushion |
4 |
00005- |
Y |
22 |
190C.1E-2 |
1 |
板 |
Plate |
2 |
00005- |
Y |
23 |
B-G057830-00076 |
1 |
螺栓M16×45ZnD |
Bolt |
2 |
00005- |
Y |
24 |
|
1 |
柴油机进水管总成 |
Water pumping ass’y |
1 |
00005- |
Y |
25 |
|
1 |
喉箍d60 |
Clamp |
4 |
00005- |
Y |
26 |
B-G057830-00030 |
1 |
螺栓M12×25ZnD |
Bolt |
4 |
00005- |
Y |
27 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
Y |
28 |
W-08-00002 |
1 |
换热器|HRQ-87B |
Radiator |
1 |
00005- |
Y |
29 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
Y |
30 |
B-G00031C-00001 |
1 |
螺栓M14×1.5×80 |
Bolt |
2 |
00005- |
Y |
31 |
B-G000910-00031 |
1 |
开口销3.2×28ZnD |
Pin cotter |
2 |
00005- |
Y |
32 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
2 |
00005- |
Y |
33 |
190C.1E-8 |
1 |
减震垫 |
Cushion |
4 |
00005- |
Y |
34 |
190C.1E-7 |
1 |
垫片 |
Washer |
2 |
00005- |
Y |
35 |
B-G094570-00001 |
1 |
六角开槽螺母M14×1.5ZnD |
Nut |
2 |
00005- |
Y |
36 |
Z50H.1A-5 |
1 |
卡箍 |
Clamp |
1 |
00005- |
Y |
37 |
190C.1E.2 |
1 |
接管 |
Joint pipe |
1 |
00005- |
Y |
38 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
8 |
00005- |
Y |
39 |
B-J060130-00001 |
1 |
C型铰接螺栓M14x1.5 |
Bolt |
4 |
00005- |
Y |
40 |
W-02-00039 |
1 |
进油软管771Z-19-002/L=1700 |
Hose |
1 |
00005- |
Y |
FIG.1301 燃油系统 Fuel System
FIG.1301 燃油系统 Fuel System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
Z50B.14.21-5 |
1 |
螺塞 |
Bolt |
2 |
00005- |
|
2 |
W-15-00168 |
1 |
液位计总成YWZ-127 |
Hose |
1 |
00005- |
|
3 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
4 |
B-G057830-00076 |
1 |
螺栓M16×45ZnD |
Bolt |
4 |
00005- |
|
5 |
719.1.1.1 |
1 |
燃油箱 |
Tank |
1 |
00005- |
|
6 |
W-15-00140 |
1 |
回油过滤器 XNL-250×10-770 |
Strainer |
1 |
00005- |
|
7 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
6 |
00005- |
|
8 |
B-G057830-00010 |
1 |
螺栓M10×30ZnD |
Bolt |
6 |
00005- |
|
9 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
6 |
00005- |
|
10 |
B-Q020070-00001 |
1 |
盖A |
Cap Hydraulic |
1 |
00005- |
|
11 |
B-Q020100-00001 |
1 |
滤网B140 |
Strainer |
1 |
00005- |
|
12 |
B-G057830-00003 |
1 |
螺栓M10×20ZnD |
Bolt |
6 |
00005- |
|
13 |
B-Q020490-00001 |
1 |
垫圈10ZnD |
Washer |
6 |
00005- |
|
14 |
B-Q020710-00078 |
1 |
O形圈55×3.1 |
O-ring |
1 |
00005- |
|
15 |
B-Q020090-00001 |
1 |
滤网A 84 |
Strainer |
1 |
00005- |
|
16 |
190C.1E.1-3 |
1 |
盖 |
Filler |
1 |
00005- |
|
17 |
190C.1E.1-2 |
1 |
垫 |
Packing |
1 |
00005- |
|
18 |
B-G057830-00066 |
1 |
螺栓M16×25ZnD |
Cover |
4 |
00005- |
|
19 |
B-G00097B-00008 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
20 |
B-Q020060-00001 |
1 |
盖A M120×3 |
Cap Fuel |
1 |
00005- |
|
21 |
B-Q020710-00009 |
1 |
O形圈110×3.1 |
O-ring |
1 |
00005- |
|
