SINOMACH CHANGLIN 717H motor grader parts catalog 04

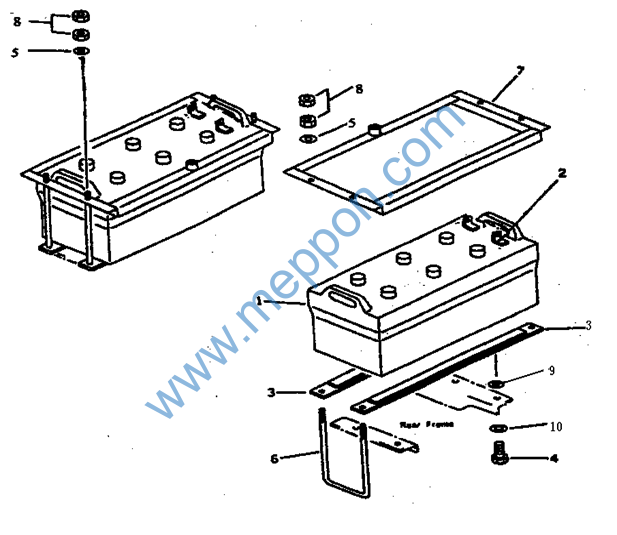

FIG.1401 蓄电池 Battery
FIG.1401 蓄电池 Battery
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
W-06-00148 |
1 |
蓄电池|115E41R |
Battery |
2 |
00005- |
|
2 |
|
1 |
端子(+) |
Terminal(+) |
2 |
00005- |
|
|
1 |
端子(-) |
Terminal(–) |
2 |
00005- |
||
3 |
165H.18A.2 |
1 |
电瓶下支架 |
Bracket |
4 |
00005- |
|
4 |
B-G057830-00006 |
1 |
螺栓|M10×25ZnD |
Bolt |
8 |
00005- |
|
5 |
B-Q020490-00001 |
1 |
垫圈|10 |
Washer |
8 |
00005- |
|
6 |
190C.18-3 |
1 |
U型螺栓 |
U-Bolt |
4 |
00005- |
|
7 |
722.18.6 |
1 |
电瓶上支架 |
Holder |
2 |
00005- |
|
8 |
B-G061700-00003 |
1 |
螺母|M10ZnD |
Nut |
16 |
00005- |
|
9 |
B-G00097B-00002 |
1 |
垫圈|10ZnD |
Washer |
8 |
00005- |
|
10 |
B-G000930-00001 |
1 |
垫圈|10 |
Washer |
8 |
00005- |
|

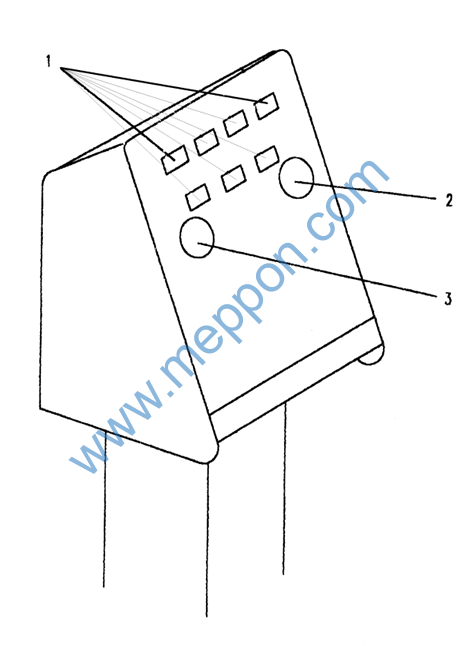

FIG.1411 仪表面板 Instrument Panel
FIG.1411 仪表面板 Instrument Panel
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
1 |
指示灯 |
Indicator Light |
7 |
00005- |
||
2 |
1 |
水温表 |
Water Temperature Meter |
1 |
00005- |
||
3 |
1 |
油位表 |
Oil Level Meter |
1 |
00005- |
||

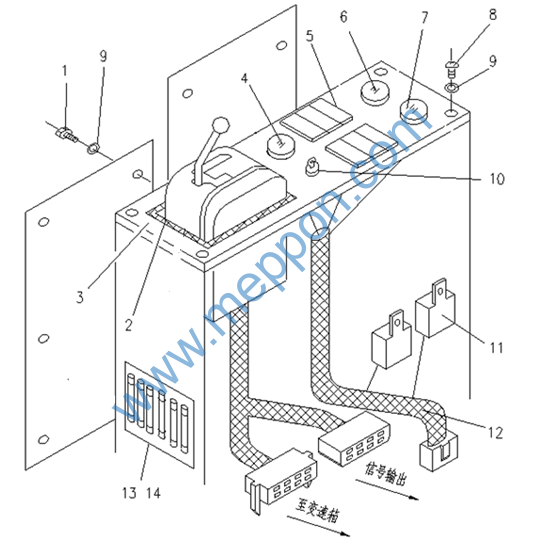

FIG.1415 仪表面板(侧面) Instrument Panel(Side)
FIG.1415 仪表面板(侧面) Instrument Panel(Side)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G057830-00130 |
1 |
螺栓|M6×16ZnD |
Bolt |
6 |
00005- |
|
2 |
190C.18.21-2 |
1 |
橡胶圈 |
Latex Circle |
1 |
00005- |
|
3 |
165H.18C-1 |
1 |
操纵面板 |
Panel, Control |
1 |
00005- |
|
4 |
W-06-00348 |
1 |
工作计时表|52 |
Gauge, Service |
1 |
00005- |
|
5 |
W-11-00161 |
1 |
开关组件|JK931/PY165H |
Switches |
1 |
00005- |
|
|
1 |
工作灯开关 |
Switch, W, Lamp |
1 |
00005- |
||
|
1 |
风扇开关 |
Switch, Fan |
1 |
00005- |
||
|
1 |
前雨刷器开关 |
Switch, H, Wiper |
1 |
00005- |
||
|
1 |
前照灯开关 |
Switch, H, Lamp |
1 |
00005- |
||
|
1 |
后照灯开关 |
Switch, B. Lamp |
1 |
00005- |
||
|
1 |
仪表灯开关 |
Switch, I. Lamp |
1 |
00005- |
||
|
1 |
后雨刷器开关 |
Switch, B. Wiper |
1 |
00005- |
||
1 |
双跳开关 |
Switch, Double |
1 |
00005- |
|||
6 |
W-06-00296 |
1 |
油温表|YW242型-2B |
Gauge, O.T |
1 |
00005- |
|
7 |
W-06-00299 |
1 |
机油压力表|YY242型-2K |
Gauge, E.P |
1 |
00005- |
|
8 |
B-G008180-00027 |
1 |
螺钉|M6×12ZnD |
Screw |
10 |
00005- |
|
9 |
B-G00097B-00021 |
1 |
垫圈|6ZnD |
Washer |
21 |
00005- |
|
10 |
W-11-00115 |
1 |
钥匙开关|JK412 |
Switch, Key |
1 |
00005- |
|
11 |
W-06-00047 |
1 |
继电器|JD2914J |
Relay |
4 |
00005- |
|
W-06-00310 |
1 |
继电器|MZJ-100A/006 |
Relay |
2 |
00005- |
||
W-06-00154 |
1 |
闪光器|SG224C |
Flash relay |
2 |
00005- |
||
W-06-00268 |
1 |
保险丝盒|BX2022/50A |
Fuse Box |
1 |
00005- |
||
W-06-00034 |
1 |
二极管|1N4007 |
Diode |
14 |
00005- |
||
12 |
165H.18C.1 |
1 |
操纵面板线束 |
Wire Ass’Y |
1 |
00005- |
|
13 |
W-06-00304 |
1 |
保险丝盒|HG-4735-8 |
Fuse Box |
1 |
00005- |
|
14 |
W-06-00307 |
1 |
保险片|C-20A |
Fuse |
5 |
00005- |
|
W-06-00308 |
1 |
保险片|C-30A |
Fuse |
3 |
00005- |
||
