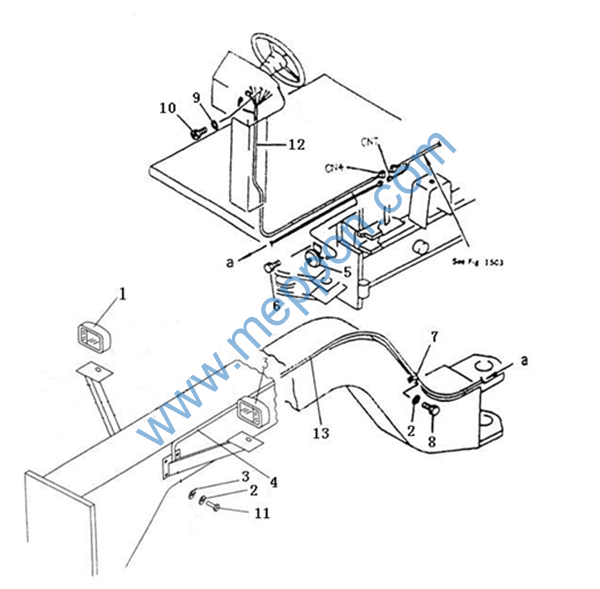

FIG.1501 电气系统(前部) Electrical System(Front)
FIG.1501 电气系统(前部) Electrical System(Front)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
W-05-00043 |
1 |
前组合灯|32BC0074 |
Lamp, Head |
2 |
00005- |
|
2 |
B-G00097B-00002 |
1 |
垫圈|10ZnD |
Washer |
20 |
00005- |
|
3 |
B-G000930-00001 |
1 |
垫圈|10 |
Washer |
20 |
00005- |
|
4 |
190C.18.2 |
1 |
前大灯线束 |
Wire Ass‘Y |
1 |
00005- |
|
5 |
W-06-00053 |
1 |
喇叭|DL229G |
Horn |
1 |
00005- |
|
6 |
B-G057830-00135 |
1 |
螺栓|M8×12ZnD |
Bolt |
1 |
00005- |
|
7 |
Z30.18-13 |
1 |
线夹 |
Clip |
2 |
00005- |
|
8 |
B-G057830-00001 |
1 |
螺栓|M10×16ZnD |
Bolt |
2 |
00005- |
|
9 |
B-G00097B-00021 |
1 |
垫圈|6ZnD |
Washer |
1 |
00005- |
|
10 |
B-G057830-00130 |
1 |
螺栓|M6X16ZnD |
Screw |
1 |
00005- |
|
11 |
B-G057830-00006 |
1 |
螺栓|M10×25ZnD |
Bolt |
16 |
00005- |
|
12 |
718.18A.1 |
1 |
前面板线束 |
Wire Ass‘Y |
1 |
00005- |
|

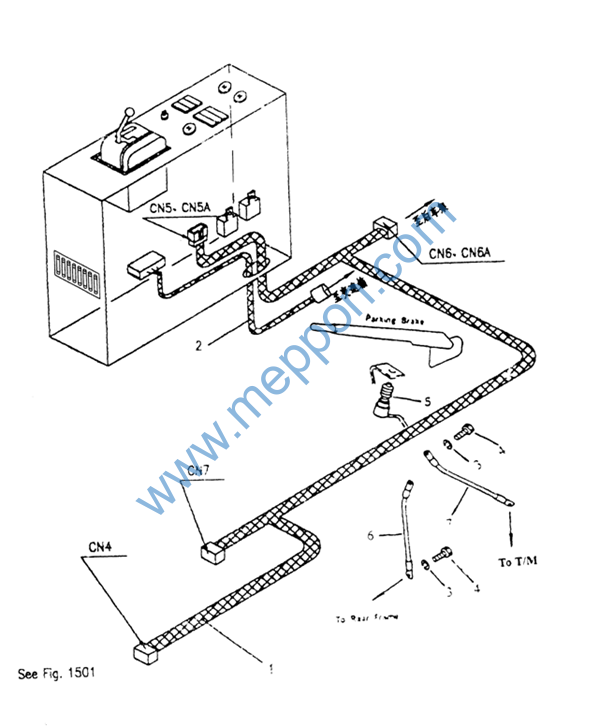

FIG.1503 电气系统(中部) Electrical System(Center)
FIG.1503 电气系统(中部) Electrical System(Center)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
718.18A.2 |
1 |
操纵连接线束 |
Wire Ass‘Y |
1 |
00005- |
|
3 |
B-G00097B-00002 |
1 |
垫圈|10ZnD |
Washer |
2 |
00005- |
|
4 |
B-G057830-00001 |
1 |
螺栓|M10×16ZnD |
Blot |
2 |
00005- |
|
5 |
W-11-00010 |
1 |
开关|JK931 |
Switch,H.P |
1 |
00005- |
|
6 |
190C.18.13 |
1 |
底板与后车架连接线 |
Wire |
1 |
00005- |
|
7 |
190C.18.14 |
1 |
底板与变速箱连接线 |
Wire |
1 |
00005- |
|

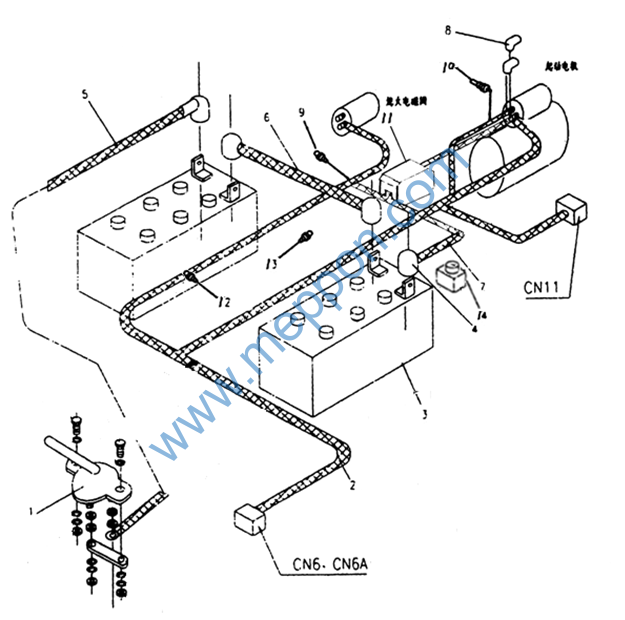

FIG.1505 电气系统(后部) Electrical System(Rear)
FIG.1505 电气系统(后部) Electrical System(Rear)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
W-11-00104 |
1 |
电源开关|K01K18-A |
Mains Switch |
1 |
00005- |
|
2 |
718.18A.5 |
1 |
柴油机线束 |
Wire Ass‘Y |
1 |
00005- |
|
3 |
W-06-00148 |
1 |
蓄电池|115E41R |
Battery |
2 |
00005- |
|
4 |
B-Q020040-00002 |
1 |
接端头用罩28 |
Cover |
4 |
00005- |
|
5 |
190C.18.6 |
1 |
电瓶接开关线 |
Wire |
1 |
00005- |
|
6 |
190C.18.7 |
1 |
电瓶连接线 |
Wire |
1 |
00005- |
|
7 |
190C.18.9 |
1 |
电瓶接马达线 |
Wire |
1 |
00005- |
|
8 |
B-Q020040-00001 |
1 |
接端头用罩10 |
Cover |
5 |
00005- |
|
9 |
W-06-00356 |
1 |
机油压力传感器|YG901E2 |
Sensor |
1 |
00005- |
|
10 |
W-06-00355 |
1 |
水温传感器|WDG1371G(6BTA5.9) |
Sensor(6BTA5.9) |
1 |
00005- |
|
W-06-00301 |
1 |
水温传感器|WDG1371(SC8D) |
Sensor(SC8D) |
1 |
00005- |
Y |
|
12 |
W-06-00431 |
1 |
油位传感器|RG2266 –M65 |
Sensor |
1 |
00005- |
|
13 |
W-06-00433 |
1 |
油温传感器|WDG1371D |
Sensor |
1 |
00005- |
|
14 |
W-06-00430 |
1 |
档位压力开关|YB915A |
Switch |
1 |
00005- |
|
