SINOMACH CHANGLIN 717H motor grader parts catalog 17
FIG.4201A 方向盘组件 Steering Wheel
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
W-19-00001 |
1 |
方向盘组件(花键) |
Wheel Steering |
1 |
00005- |
|
2 |
B-G000950-00007 |
1 |
垫圈16 |
Washer |
1 |
00005- |
|
3 |
B-G061710-00010 |
1 |
螺母M16×1.5 ZnD |
Nut |
1 |
00005- |
|

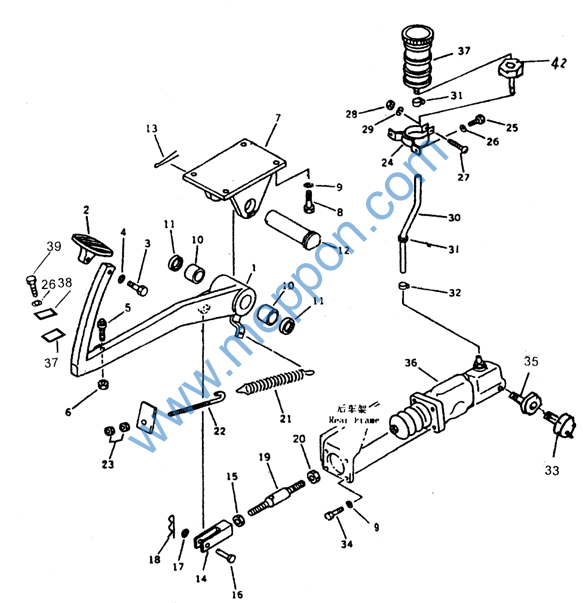

FIG.4211A 制动踏板 Brake Pedal
FIG.4211A 制动踏板 Brake Pedal
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.9.6A |
1 |
连杆 |
Lever |
1 |
00005- |
|
2 |
190C.9-21 |
1 |
踏板 |
Pedal |
1 |
00005- |
|
3 |
B-G057830-00012 |
1 |
螺栓M10×35 ZnD |
Bolt |
1 |
00005- |
|
4 |
B-Q020490-00002 |
1 |
垫圈10 ZnD |
Washer |
1 |
00005- |
|
5 |
B-G057830-00045 |
1 |
螺栓M12×50 ZnD |
Bolt |
1 |
00005- |
|
6 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
8 |
00005- |
|
7 |
190C.9.7A |
1 |
支架 |
Bracket |
1 |
00005- |
|
8 |
B-G057830-00030 |
1 |
螺栓M12×25 ZnD |
Bolt |
4 |
00005- |
|
9 |
B-Q020490-00004 |
1 |
垫圈12 ZnD |
Washer |
4 |
00005- |
|
10 |
W-12-00047 |
1 |
轴套|SF-1 1215 |
Sleeve |
2 |
00005- |
|
11 |
190C.9.8 |
1 |
密封圈 |
Seal |
2 |
00005- |
|
12 |
190C.9-11 |
1 |
销轴 |
Pin |
1 |
00005- |
|
13 |
B-G000910-00057 |
1 |
销6.3×50 ZnD |
Pin Cotter |
1 |
00005- |
|
14 |
190C.9-24 |
1 |
座 |
York |
1 |
00005- |
|
15 |
B-G061730-00006 |
1 |
螺母M14×1.5-L ZnD |
Nut |
1 |
00005- |
|
16 |
B-G008820-00022 |
1 |
销轴 B14×40 ZnD |
Pin |
1 |
00005- |
|
17 |
B-G008480-00004 |
1 |
垫圈14 ZnD |
Washer |
1 |
00005- |
|
18 |
B-G000910-00041 |
1 |
销4×28 ZnD |
Pin Cotter |
1 |
00005- |
|
19 |
190C.9-2 |
1 |
螺柱 |
Nut |
1 |
00005- |
|
20 |
190C.9-3 |
1 |
螺母 |
Nut |
1 |
00005- |
|
21 |
190C.9-23 |
1 |
弹簧 |
Spring |
1 |
00005- |
|
22 |
190C.9-22 |
1 |
螺栓 |
Bolt |
1 |
00005- |
|
23 |
B-G061700-00003 |
1 |
螺母M10 ZnD |
Nut |
2 |
00005- |
|
24 |
190C.9.3 |
1 |
支架 |
Bracket |
1 |
00005- |
|
25 |
B-G057830-00030 |
1 |
螺栓M8×12 ZnD |
Bolt |
2 |
00005- |
|
26 |
B-Q020490-00004 |
1 |
垫圈8 ZnD |
Washing |
2 |
00005- |
|
27 |
B-G008180-00023 |
1 |
螺钉M5×30 ZnD |
Screw |
1 |
00005- |
|
28 |
B-G061700-00032 |
1 |
螺母M5 ZnD |
Nut |
1 |
00005- |
|
29 |
B-G000930-00014 |
1 |
垫圈5 |
Washer |
1 |
00005- |
|
30 |
190C.9-9 |
1 |
夹布输油胶管φ×500 |
Tub |
1 |
00005- |
|
31 |
B-G008870-00010 |
1 |
喉箍d20 |
Clamp |
2 |
00005- |
|
32 |
190C.9.5 |
1 |
接头 |
Jiont |
1 |
00005- |
|
33 |
W-11-00053 |
1 |
制动灯开关08071-10000 |
Brake Lamp Switch |
1 |
00005- |
|
34 |
190C.9-1 |
1 |
螺栓 |
Bolt |
4 |
00005- |
|
35 |
190C.9-8 |
1 |
接头 |
Jiont |
1 |
00005- |
|
36 |
W-18-00035 |
1 |
液压助推器02-460-622 |
Roll Booster |
1 |
00005- |
|
37 |
W-18-00036 |
1 |
贮液器总成CL60 |
Reservoir Ass‘Y |
1 |
00005- |
|
38 |
190C.9-14A |
1 |
垫 |
Washer |
1 |
00005- |
|
39 |
190C.9-15A |
1 |
盖 |
Cover |
1 |
00005- |
|

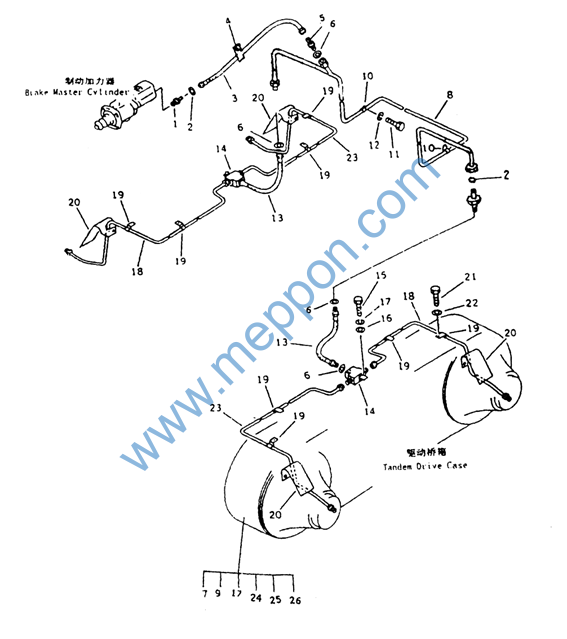

FIG.4221 制动管路 Brake Piping
FIG.4221 制动管路 Brake Piping
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.9-6 |
1 |
接头 |
Jiont |
1 |
00005- |
|
2 |
190C.9-10 |
1 |
垫圈 |
Washer |
2 |
00005- |
|
3 |
B-Q020750-00078 |
1 |
胶管接头4I-1000 |
Joint |
1 |
00005- |
|
4 |
B-Q020050-00078 |
1 |
线夹B14×35C |
Lamp |
1 |
00005- |
|
5 |
190C.9-7 |
1 |
接头 |
Jiont |
3 |
00005- |
|
6 |
190C.9-20 |
1 |
垫圈 |
Washer |
5 |
00005- |
|
7 |
190C.9.13 |
1 |
制动器总成 |
Brake Ass’ Y |
1 |
00005- |
|
8 |
190C.9.1 |
1 |
管 |
Pipe |
1 |
00005- |
|
9 |
190C.9-17 |
1 |
螺栓 |
Bolt |
24 |
00005- |
|
10 |
190C.9-13 |
1 |
夹 |
Clamp |
3 |
00005- |
|
11 |
B-G057830-00001 |
1 |
螺栓M10×16 ZnD |
Bolt |
2 |
00005- |
|
12 |
B-Q020490-00002 |
1 |
垫圈10 ZnD |
Washer |
2 |
00005- |
|
13 |
B-Q020750-00079 |
1 |
胶管接头4I-280 |
Joint |
1 |
00005- |
|
14 |
190C.9.13 |
1 |
接头 |
Joint |
2 |
00005- |
|
15 |
B-G057830-00137 |
1 |
螺栓M8×16 ZnD |
Bolt |
2 |
00005- |
|
16 |
B-Q020490-00024 |
1 |
垫圈8 ZnD |
Washer |
2 |
00005- |
|
17 |
190C.9-19 |
1 |
螺栓 |
Bolt |
40 |
00005- |
|
18 |
190C.9.9 |
1 |
油管 |
Oil Pipe |
2 |
00005- |
|
19 |
190C.9-16 |
1 |
夹 |
Clamp |
8 |
00005- |
|
20 |
190C.9-12 |
1 |
支架 |
Support |
4 |
00005- |
|
21 |
B-G057830-00028 |
1 |
螺栓M12×20 ZnD |
Bolt |
8 |
00005- |
|
22 |
B-Q020490-00002 |
1 |
垫圈12 ZnD |
Washer |
8 |
00005- |
|
23 |
190C.9.1 |
1 |
油管 |
Oil Pipe |
2 |
00005- |
|
24 |
B-Q020490-00001 |
1 |
垫圈10 ZnD |
Washer |
40 |
00005- |
|
25 |
190C.9-18 |
1 |
垫圈 |
Washer |
24 |
00005- |
|
26 |
190C.9-10 |
1 |
垫圈 |
Washer |
4 |
00005- |
|

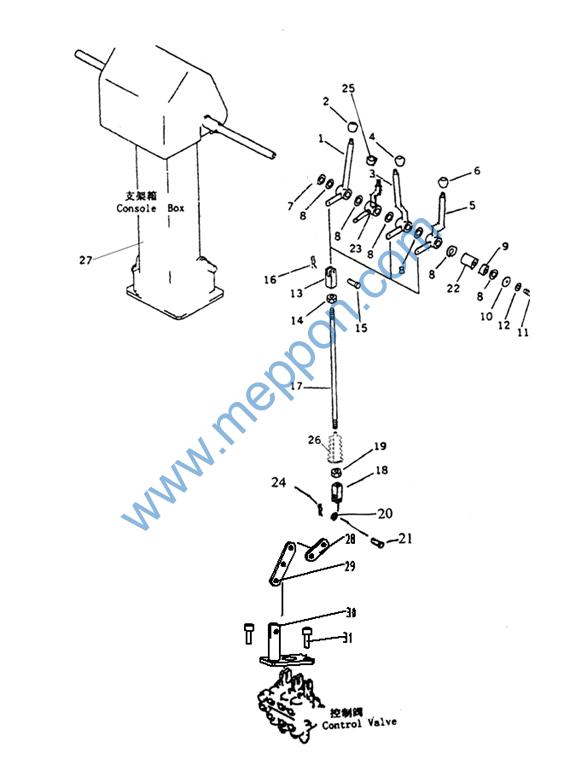

FIG.4305 左侧液压操纵杆 Hydraulic Control Lever L.H.
