FIG.4305 左侧液压操纵杆 Hydraulic Control Lever L.H.
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
719H.15-2 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
2 |
W-12-00228 |
1 |
手柄SB-4 |
Knob |
1 |
00005- |
|
3 |
719H.15-2 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
4 |
W-12-00226 |
1 |
手柄SB-2 |
Knob |
1 |
00005- |
|
5 |
719H.15-1 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
6 |
W-12-00226 |
1 |
手柄SB-1 |
Knob |
1 |
00005- |
|
7 |
190C.15A-15 |
1 |
垫 |
Collar |
1 |
00005- |
|
8 |
190C.15A-11 |
1 |
垫 |
Washer |
6 |
00005- |
|
9 |
190C.15A-3 |
1 |
垫圈 |
Collar |
1 |
00005- |
|
10 |
190C.15A-10 |
1 |
垫 |
Washer |
1 |
00005- |
|
11 |
B-G008180-00035 |
1 |
螺钉M8×25 ZnD |
Screw |
1 |
00005- |
|
12 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
1 |
00005- |
|
13 |
220H.15E-5 |
1 |
横夹(左旋螺纹) |
Yoke, L.H.Thread |
4 |
00005- |
|
14 |
B-G061720-00018 |
1 |
螺母M8-L ZnD |
Nut, L.H.Thread |
4 |
00005- |
|
15 |
B-G008820-00040 |
1 |
销轴B8×22 |
Pin |
4 |
00005- |
|
16 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
4 |
00005- |
|
17 |
722.15-3 |
1 |
连杆 |
Rod |
4 |
00005- |
|
18 |
719.15-4 |
1 |
横夹 |
Yoke |
4 |
00005- |
|
19 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
4 |
00005- |
|
20 |
B-G008480-00010 |
1 |
垫圈6 ZnD |
Washer |
4 |
00005- |
|
21 |
190C.15A-2 |
1 |
销 |
Pin |
4 |
00005- |
|
22 |
220H.15E-1 |
1 |
轴套 |
Sleeve |
2 |
00005- |
|
W-12-00023 |
1 |
轴套SF-1 0806 |
Sleeve |
8 |
00005- |
||
W-12-00175 |
1 |
轴套SF-1 2830 |
Sleeve |
5 |
00005- |
||
23 |
719H.15-3 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
24 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
4 |
00005- |
|
25 |
W-12-00227 |
1 |
手柄SB-3 |
Knob |
1 |
00005- |
|
26 |
722.15-1 |
1 |
橡皮套 |
Leather Case |
4 |
00005- |
|
722.15-2 |
1 |
橡皮套 |
Leather Case |
1 |
00005- |
||
27 |
718.15A.1 |
1 |
操纵台 |
POST |
1 |
00005- |
|
28 |
719.15-1 |
1 |
连接板 |
Shutter |
4 |
00005- |
|
29 |
719.15-2 |
1 |
板 |
Shutter |
4 |
00005- |
|
30 |
719.15.1 |
1 |
连接块 |
Joint |
4 |
00005- |
|
31 |
719.15-3 |
1 |
螺钉 |
Bolt |
8 |
00005- |
|

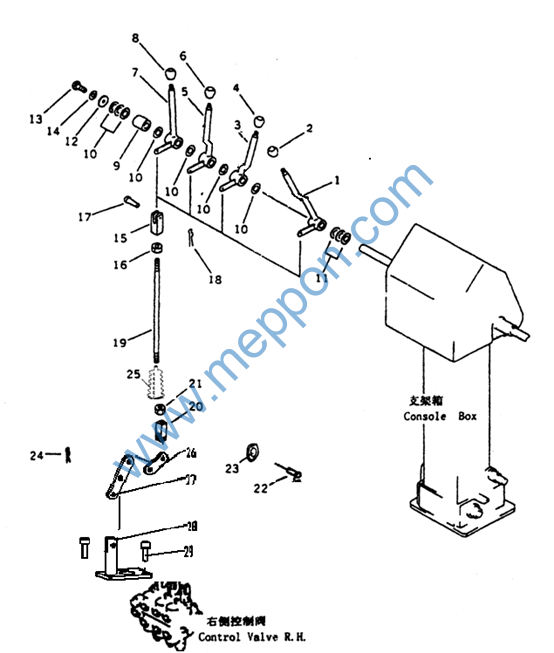

FIG.4307 右侧液压操纵杆 Hydraulic Control Lever R.H.
FIG.4307 右侧液压操纵杆 Hydraulic Control Lever R.H.
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
719H.15-3 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
2 |
W-12-00229 |
1 |
手柄SB-5 |
Knob |
1 |
00005- |
|
3 |
719H.15-1 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
4 |
W-12-00231 |
1 |
手柄SB-7 |
Knob |
1 |
00005- |
|
5 |
719H.15-3 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
6 |
W-12-00230 |
1 |
手柄SB-6 |
Knob |
1 |
00005- |
|
7 |
719H.15-1 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
8 |
W-12-00225 |
1 |
手柄SB-1 |
Knob |
1 |
00005- |
|
9 |
220H.15E-1 |
1 |
轴套 |
Collar |
1 |
00005- |
|
W-12-00023 |
1 |
轴套SF-1 0806 |
Sleeve |
8 |
00005- |
||
W-12-00175 |
1 |
轴套SF-1 2830 |
Sleeve |
6 |
00005- |
||
10 |
190C.15A-11 |
1 |
垫 |
Washer |
8 |
00005- |
|
11 |
190C.15A-12 |
1 |
垫圈 |
Collar |
3 |
00005- |
|
12 |
190C.15A-10 |
1 |
垫 |
Washer |
1 |
00005- |
|
13 |
B-G008180-00034 |
1 |
螺钉M8×16 ZnD |
Screw |
1 |
00005- |
|
14 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
1 |
00005- |
|
15 |
220H.15E-5 |
1 |
横夹(左旋螺纹) |
Yoke, L.H .Thread |
4 |
00005- |
|
16 |
B-G061720-00018 |
1 |
螺母M8-L ZnD |
Nut, L.H .Thread |
4 |
00005- |
|
17 |
B-G008820-00040 |
1 |
销轴B8×22 ZnD |
Pin |
4 |
00005- |
|
18 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
4 |
00005- |
|
19 |
722.15-3 |
1 |
连杆 |
Rod |
4 |
00005- |
|
20 |
719.15-4 |
1 |
横夹 |
Yoke |
4 |
00005- |
|
21 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
4 |
00005- |
|
22 |
190C.15A-2 |
1 |
销 |
Pin |
4 |
00005- |
|
23 |
B-G008480-00010 |
1 |
垫圈6 ZnD |
Washer |
8 |
00005- |
|
24 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
4 |
00005- |
|
25 |
722.15-1 |
1 |
橡皮套 |
Leather Case |
4 |
00005- |
|
722.15-2 |
1 |
橡皮套 |
Leather Case |
1 |
00005- |
||
26 |
719.15-1 |
1 |
连接板 |
Shutter |
4 |
00005- |
|
27 |
719.15-2 |
1 |
板 |
Shutter |
4 |
00005- |
|
28 |
719.15.1 |
1 |
连接块 |
Joint |
4 |
00005- |
|
29 |
719.15-3 |
1 |
螺钉 |
Bolt |
8 |
00005- |
|

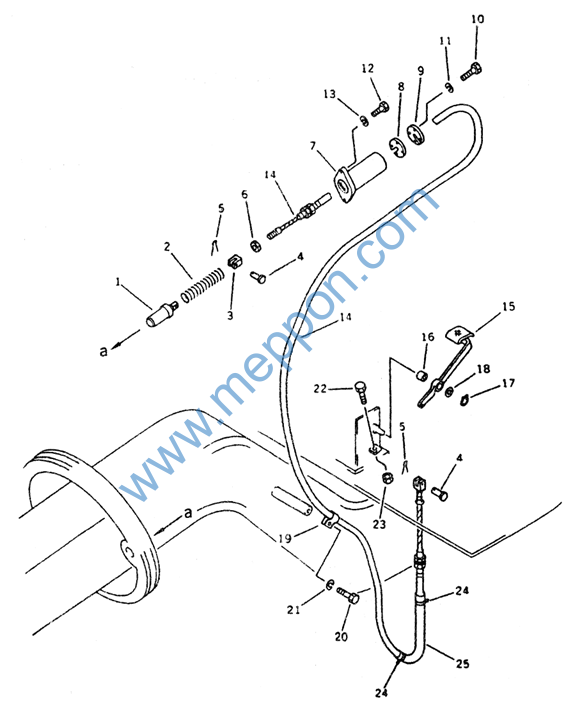

FIG.4351 刮土板侧倾操纵 Bane Cutting System
FIG.4351 刮土板侧倾操纵 Bane Cutting System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.28-3 |
1 |
轴 |
Shaft |
1 |
00005- |
|
2 |
190C.28-2 |
1 |
弹簧 |
Spring |
1 |
00005- |
|
3 |
B-Q020010-00001 |
1 |
叉口接头8×32 ZnD |
Yoke |
1 |
00005- |
|
4 |
B-G008820-00042 |
1 |
销轴B8×26 ZnD |
Pin |
2 |
00005- |
|
5 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
2 |
00005- |
|
6 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
1 |
00005- |
|
7 |
190C.28.1 |
1 |
支架 |
Bracket |
1 |
00005- |
|
8 |
190C.28-5 |
1 |
垫片 |
Shim |
1 |
00005- |
|
9 |
190C.28-4 |
1 |
板 |
Plate |
1 |
00005- |
|
10 |
B-G057830-00137 |
1 |
螺栓M8×16 ZnD |
Bolt |
4 |
00005- |
|
11 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00005- |
|
12 |
B-G057820-00181 |
1 |
螺栓M14×45 ZnD |
Bolt |
2 |
00005- |
|
13 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
2 |
00005- |
|
14 |
190C.28.2 |
1 |
软轴 |
Cable |
1 |
00005- |
|
15 |
190C.28.3 |
1 |
踏板 |
Pedal |
1 |
00005- |
|
16 |
W-12-00026 |
1 |
轴套SF-1 2020 |
Bushing |
1 |
00005- |
|
17 |
B-G00894A-00009 |
1 |
挡圈20 |
Ping, Snap |
1 |
00005- |
|
18 |
190C.15A-15 |
1 |
垫 |
Spacer |
1 |
00005- |
|
19 |
B-Q020050-00014 |
1 |
线夹A12×40 |
Clip |
1 |
00005- |
|
20 |
B-G057830-00 |
1 |
螺栓M10×16 ZnD |
Bolt |
1 |
00005- |
|
21 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
22 |
B-G057830-000 |
1 |
螺栓M10×40 ZnD |
Bolt |
1 |
00005- |
|
23 |
B-G061700-00003 |
1 |
螺母M10 ZnD |
Nut |
1 |
00005- |
|
24 |
B-Q020020-00001 |
1 |
喉箍28 |
Band |
2 |
00005- |
|
25 |
190C.28-1 |
1 |
管 |
Tube |
1 |
00005- |
|
