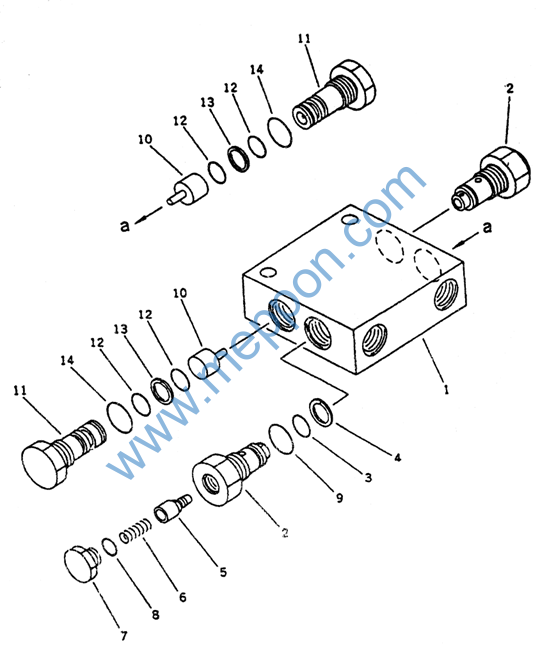

FIG.6241 双单向阀组 Pilot Check Valve

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho.


190C.19A.26

1

双单向阀组

Valve Ass’Y, Pilot Check

2

00005-



1

.190C.19A.21-1

1

.阀体

.Body

1

00005-




.190C.19A.21.1

1

.单向阀

.Valve Ass’ Y

1

00005-



2

.190C.19A.21.1-2

1

.阀套

.Sleeve

1

00005-



3

.B-Q020710-00026

1

.O形圈18×2.4

.O-Ring

1

00005-



4

.B-Q020780-00003

1

.挡圈A18×14

.Ring, Back-Up

1

00005-



5

.190C.19A.21.1-4

1

.阀芯

.Valve

1

00005-



6

.190C.19A.21.1-1

1

.弹簧

.Spring

1

00005-



7

.190C.19A.21.1-3

1

.螺堵

.Plug

1

00005-



8

.B-Q020510-00001

1

.专用O形圈10.9×2.3

.O-Ring

1

00005-



9

.B-Q020510-00005

1

.专用O形圈20.7×34

.O-Ring

1

00005-




.190C.19A.26.1

1

.单向阀

.Valve Ass’ Y

1

00005-



10

.190C.19A.21.1-2

1

.阀套

.Sleeve

1

00005-



11

.B-Q020710-00026

1

.O形圈18×2.4

.O-Ring

1

00005-



12

.B-Q020780-00003

1

.挡圈A18×14

.Ring, Back-Up

1

00005-



13

.190C.19A.26.1-1

1

.阀芯

.Valve

1

00005-



14

.190C.19A.21.1-1

1

.弹簧

.Spring

1

00005-



15

.190C.19A.21.1-3

1

.螺堵

.Plug

1

00005-



16

.B-Q020510-00001

1

.专用O形圈10.9×2.3

.O-Ring

1

00005-



17

.B-Q020510-00005

1

.专用O形圈20.7×3.4

.O-Ring

1

00005-



18

.190C.19A.21-3

1

.活塞

.Piston

2

00005-



19

.190C.19A.21-2

1

.螺堵

.Plug

2

00005-



20

.B-Q020710-00026

1

.O形圈18×2.4

.O-Ring

4

00005-



21

.B-Q020780-00003

1

.挡圈A18×14

.Ring, Back-Up

2

00005-



22

.B-Q020510-00005

1

.专用O形圈20.7×3.4

.O-Ring

2

00005-



















FIG.6243 双单向阀组 Pilot Check Valve
























































































FIG.6243 双单向阀组 Pilot Check Valve

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho.


190C.19A.21

1

双单向阀组

Valve Ass’Y, Pilot Check

1

00005-



1

.190C.19A.21-1

1

.阀体

.Body

1

00005-




.190C.19A.21.1

1

.单向阀

.Valve Ass’ Y

2

00005-



2

.190C.19A.21.1-2

1

.阀套

.Sleeve

1

00005-



3

.B-Q020710-00026

1

.O形圈18×2.4

.O-Ring

1

00005-



4

.B-Q020780-00003

1

.挡圈A18×14

.Ring, Back-Up

1

00005-



5

.190C.19A.21.1-4

1

.阀芯

.Valve

1

00005-



6

.190C.19A.21.1-1

1

.弹簧

.Spring

1

00005-



7

.190C.19A.21.1-3

1

.螺堵

.Plug

1

00005-



8

.B-Q020510-00001

1

.专用O形圈10.9×2.3

.O-Ring

1

00005-



9

.B-Q020510-00005

1

.专用O形圈20.7×3.4

.O-Ring

1

00005-



10

.190C.19A.21-3

1

.活塞

.Piston

2

00005-



11

.190C.19A.21-2

1

.螺堵

.Plug

2

00005-



12

.B-Q020710-00026

1

.O形圈18×2.4

.O-Ring

4

00005-



13

.B-Q020780-00003

1

.挡圈A18×14

.Ring, Back-Up

2

00005-



14

.B-Q020510-00005

1

.专用O形圈20.7×3.4

.O-Ring

2

00005-

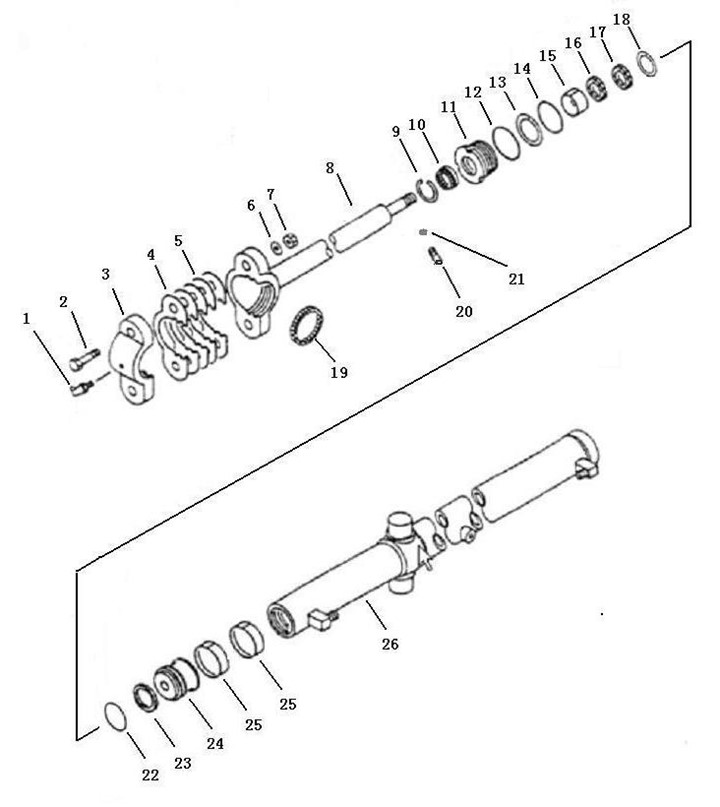

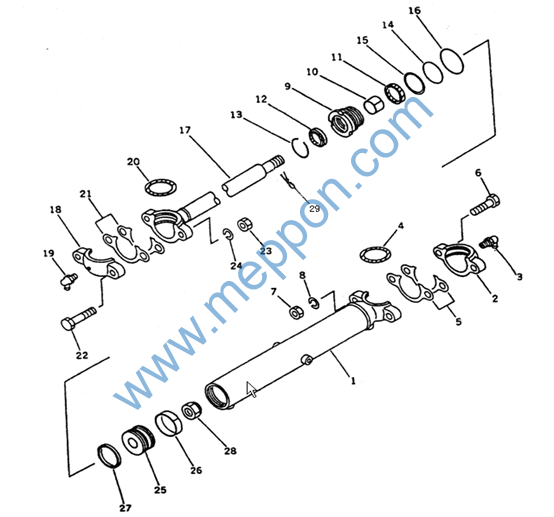

FIG.6301 牵引架倾斜油缸 Drawbar Shift Cylinder
























































































FIG.6301 牵引架倾斜油缸 Drawbar Shift Cylinder

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho.

　

190C.20A.14

1

牵引架倾斜油缸

Cylinder Ass’Y,Drawer Shift

1

00005-



1

.190C.20A.14.1

1

.缸体

.Cylinder

1

00005-



2

.190C.19A.22-5

1

.球头

.Cap

1

00005-



3

.B-J07940B-00004

1

.油杯90°M10×1

.Fitting , Grease

1

00005-



4

.190C.19A.22.5

1

.防尘圈

.Seal, Dust

1

00005-



5

.190C.19A.22-6

1

.垫片

.Shim, 0.2mm

3

00005-



　

.190C.19A.22-7

1

.垫片

.Shim, 0.5mm

2

00005-



6

.B-G057820-00122

1

.螺栓M20×75 10.9ZnD

.Bolt

2

00005-



7

.B-G061700-00018

1

.螺母M20 ZnD

.Nut

2

00005-



8

.B-G000930-00008

1

.垫圈20

.Washer, Spring

2

00005-



9

.190C.20A.14-3

1

.导向套

.Head, Cylinder

1

00005-



10

.190C.20A.14-4

1

.支承圈

.Bushing

1

00005-



11

.190C.20A.14-1

1

.活塞杆密封圈

.Packing, Rod

1

00005-



12

.190C.20A.14-2

1

.防尘圈

.Seal, Dust

1

00005-



13

.190C.20A.14-5

1

.防尘圈挡圈

.Ring, Snap

1

00005-



14

.B-Q020710-00099

1

.O形圈80×3.1

.O-Ring

1

00005-



15

.190C.19A.25-8

1

.O形圈挡圈

.Ring, Back-Up

1

00005-



16

.B-Q020710-00101

1

.O形圈85×3.1

.O-Ring

1

00005-



17

.190C.20A.14.2

1

.活塞杆

.Rod, Piston

1

00005-



18

.190C.19A.22-5

1

.球头

.Cap

1

00005-



19

.B-J70940B-00004

1

.油杯90°M10×1

.Fitting, Grease

1

00005-



20

.190C.19A.22.5

1

.防尘圈

.Seal, Dust

1

00005-



21

.190C.19A.22-6

1

.垫片

.Shim, 0.2mm

3

00005-



　

.190C.19A.22-7

1

.垫片

.Shim, 0.5mm

2

00005-



22

.B-G057820-00122

1

.螺栓M20×75 10.9ZnD

.Bolt

2

00005-



23

.B-G061700-00018

1

.螺母M20 ZnD

.Nut

2

00005-



24

.B-G000930-00008

1

.垫圈20

.Washer, Spring

2

00005-



25

.190C.19A.25-1

1

.活塞

.Piston

1

00005-



26

.190C.19A.25-7

1

.支承圈

.Ring, Wear

1

00005-



27

.190C.19A.22.1

1

.活塞圈

.Ring, Piston

1

00005-



28

.190C.19A.22-1

1

.锁紧螺母

.Nut, Nylon

1

00005-



29

.B-G000910-00050

1

.销5×50

.Cotter pin

1

00005-













FIG.6303A 提升油缸 Blade Lift Cylinder
