SINOMACH CHANGLIN 717H motor grader parts catalog 24

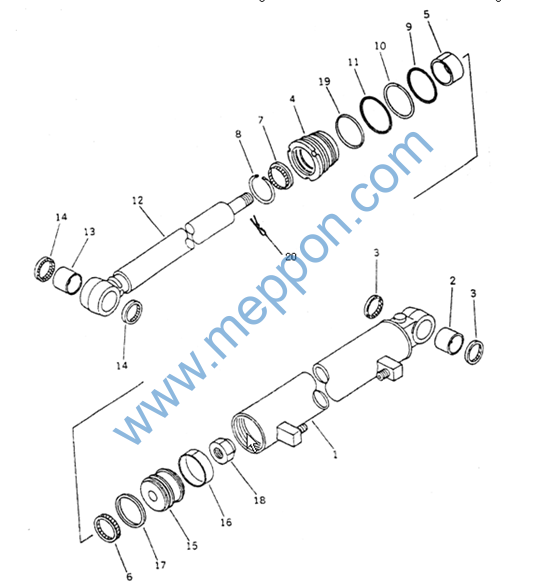

FIG.6303A 提升油缸 Blade Lift Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
|
190C.19B.29 |
1 |
提升油缸 |
Cylinder Ass’Y, Blade Lift |
2 |
00005- |
|
1 |
.B-J07940B-00004 |
1 |
.油杯90°M10×1 |
.Fitting,Grease |
1 |
00005- |
|
2 |
.B-G057820-00122 |
1 |
.螺栓M20×75 10.9ZnD |
.Bolt |
2 |
00005- |
|
3 |
.190C.19A.22-5 |
1 |
.球头 |
.Cap, Rod |
1 |
00005- |
|
4 |
.190C.19A.22-6 |
1 |
.垫片 |
.Shim, 0.2mm |
3 |
00005- |
|
5 |
.190C.19A.22-7 |
1 |
.垫片 |
.Shim, 0.5mm |
2 |
00005- |
|
6 |
.B-G000930-00008 |
1 |
.垫圈20 |
.Washer, Spring |
2 |
00005- |
|
7 |
.B-G061700-00018 |
1 |
.螺母M20 ZnD |
.Nut |
2 |
00005- |
|
8 |
.190C.19A.22A.3 |
1 |
.活塞杆 |
.Rod, Piston |
1 |
00005- |
|
9 |
.190C.19A.22-11 |
1 |
.防尘圈挡圈 |
.Ring, Snap |
1 |
00005- |
|
10 |
.190C.19A.22-3 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
00005- |
|
11 |
.190C.19A.22A-4 |
1 |
.导向套 |
.Head, Cylinder |
1 |
00005- |
|
12 |
.B-Q020710-00099 |
1 |
.O形圈80×3.1 |
.O-Ring |
1 |
00005- |
|
13 |
.190C.19A.22-9 |
1 |
.O形圈挡圈 |
.Ring, Back-Up |
1 |
00005- |
|
14 |
.B-Q020710-00101 |
1 |
.O形圈85×3.1 |
.O-Ring |
1 |
00005- |
|
15 |
.190C.19A.22-10 |
1 |
.支承圈 |
.Bushing |
1 |
00005- |
|
16 |
.B-G10708A-00005. |
1 |
.密封圈Y50×60×6.3. |
.Packing |
1 |
00005- |
|
17 |
.W-15-00372. |
1 |
.轴用Yx圈ISI-50 |
.Packing |
1 |
00005- |
|
18 |
.B-G00893A-00009 |
1 |
.挡圈60 |
.Snap |
1 |
00005- |
|
19 |
.190C.19A.22.5 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
00005- |
|
20 |
.B-G000770-00004 |
1 |
.内六角紧定螺钉M8x10 |
.Screw |
1 |
00005- |
|
21 |
.B-G003080-00004 |
1 |
.钢球5 |
.Steel boll |
1 |
00005- |
|
22 |
.B-Q020710-00072 |
1 |
.O型圈50×3.1 |
.O-Ring |
1 |
00005- |
|
23 |
.W-15-00364 |
1 |
.密封圈 SPG-80(80x65x7.3) |
.Packing |
1 |
00005- |
|
24 |
.190C.19A.22A-2 |
1 |
.活塞 |
.Piston |
1 |
00005- |
|
25 |
.190C.19A.22-8 |
11 |
.支撑圈 |
.Ring, Wear |
2 |
00005- |
|
26 |
.190C.19B.29.1 |
1 |
.缸体 |
.Cylinder |
1 |
00005- |
|
FIG.6305A 刀板侧移油缸 Blade Side Shift Cylinder
FIG.6305A 刀板侧移油缸 Blade Side Shift Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
190C.20B.13 |
1 |
刀板侧移油缸 |
Cylinder Ass’Y, Blade Side Lift |
1 |
00005- |
||
1 |
.190C.20B.13.1 |
1 |
.缸体 |
.Cylinder |
1 |
00005- |
|
2 |
.190C.20A.13-2 |
1 |
.轴套 |
.Bushing |
1 |
00005- |
|
3 |
.190C.20A.13.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
00005- |
|
4 |
.190C.20A.13-1 |
1 |
.导向套 |
.Head, Cylinder |
1 |
00005- |
|
5 |
.190C.19A.22-10 |
1 |
.支承圈 |
.Bushing |
1 |
00005- |
|
6 |
.190C.19A.22.4 |
1 |
.活塞杆密封圈 |
.Packing, Rod |
1 |
00005- |
|
7 |
.190C.19A.22-3 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
00005- |
|
8 |
.190C.19A.22-11 |
1 |
.防尘圈挡圈 |
.Ring, Snap |
1 |
00005- |
|
9 |
.B-Q020710-00099 |
1 |
.O形圈80×3.1 |
.O-Ring |
1 |
00005- |
|
10 |
.190C.19A.22-9 |
1 |
.O形圈挡圈 |
.Ring, Back-Up |
1 |
00005- |
|
11 |
.B-Q020710-00101 |
1 |
.O形圈85×3.1 |
.O-Ring |
1 |
00005- |
|
12 |
.190C.20A.13.2 |
1 |
.活塞杆 |
.Rod, Piston |
1 |
00005- |
|
13 |
.190C.20A.13-2 |
1 |
.轴套 |
.Bushing |
1 |
00005- |
|
14 |
.190C.20A.13.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
00005- |
|
15 |
.190C.19A.25-1 |
1 |
.活塞 |
.Piston |
1 |
00005- |
|
16 |
.190C.19A.25-7 |
1 |
.支承圈 |
.Ring, Wear |
1 |
00005- |
|
17 |
.190C.19A.22.1 |
1 |
.活塞圈 |
.Ring.Piston |
1 |
00005- |
|
18 |
.190C.19A.22-1 |
1 |
.锁紧螺母 |
.Nut, Nylon |
1 |
00005- |
|
19 |
.190C.20A.13-3 |
1 |
.锁紧垫圈 |
.Lock |
1 |
00005- |
|
20 |
.B-G000910-00050 |
1 |
.销5×50 |
.Cotter pin |
1 |
00005- |
|

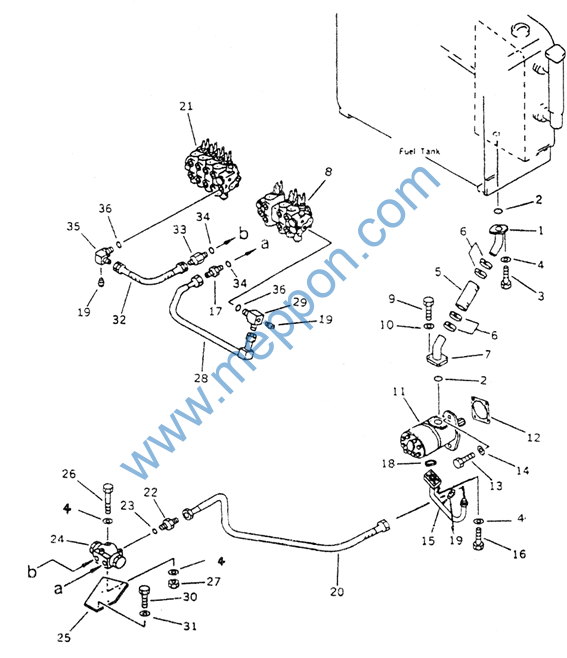

FIG.6401 液压管路(油箱至油泵至多路阀)
Hydraulic Piping System(Tank To Pump To Control Valve)
FIG.6401 液压管路(油箱至油泵至多路阀)
Hydraulic Piping System(Tank To Pump To Control Valve)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.14.1 |
1 |
油管 |
Tube |
1 |
00005- |
|
2 |
B-Q020710-00082 |
1 |
O形圈60×3.1 |
O-Ring |
2 |
00005- |
|
3 |
B-G057830-00139 |
1 |
螺栓M8×20 ZnD |
Bolt |
4 |
00005- |
|
4 |
B-Q02049-00023 |
1 |
垫圈8 |
Washer |
14 |
00005- |
|
5 |
190C.14-1 |
1 |
φ45波纹管 |
Hose |
1 |
00005- |
|
6 |
B-J088770-00017 |
1 |
喉箍d60 |
Clamp |
4 |
00005- |
|
7 |
190C.14.3 |
1 |
油管 |
Tube |
1 |
00005- |
|
8 |
W-07-00025 |
1 |
多路换向阀|5000-D281 |
Control Valve L.H |
1 |
00005- |
|
9 |
B-G057830-00034 |
1 |
螺栓M12×30 ZnD |
Bolt |
4 |
00005- |
|
10 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
|
11 |
W-01-00034 |
1 |
油泵|CBGJ2045/1025 |
Pump Ass’ Y |
1 |
00005- |
|
12 |
190C.14-2 |
1 |
纸垫 |
Paper Pad |
1 |
00005- |
|
13 |
B-G057830-00012 |
1 |
螺栓M12×35 ZnD |
Bolt |
4 |
00005- |
|
14 |
B-G00097B-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
15 |
190C.14J.2 |
1 |
油管 |
Tube |
1 |
00005- |
|
16 |
B-G057830-00142 |
1 |
螺栓M8×25 10.9 ZnD |
Bolt |
4 |
00005- |
|
17 |
190C.14J.15 |
1 |
接头体 |
Nipple |
1 |
00005- |
|
18 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-Ring |
1 |
00005- |
|
19 |
B-Q020360-00002 |
1 |
锥形螺塞A R1/8 |
Plug |
3 |
00005- |
|
20 |
190C.14J.3 |
1 |
软管总成19(O形圈20X2) |
Hose |
1 |
00005- |
|
21 |
W-07-00024 |
1 |
多路换向阀|5000-D280 |
Control Valve L.H |
1 |
00005- |
|
22 |
190C.14J.10 |
1 |
接头体 |
Nipple |
1 |
00005- |
|
23 |
B-Q020710-00054 |
1 |
O形圈(35X3.5) |
O-Ring |
1 |
00005- |
|
24 |
190C.14A.11 |
1 |
分流阀 |
Valve Ass’ Y |
1 |
00005- |
|
25 |
190C.14A-9 |
1 |
板 |
Plate |
1 |
00005- |
|
26 |
B-G057820-00170 |
1 |
螺栓M8×90 ZnD |
Bolt |
3 |
00005- |
|
27 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
3 |
00005- |
|
28 |
190C.14J.9 |
1 |
油管(O形圈15X2) |
Tube |
1 |
00005- |
|
29 |
190C.14J.14 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
30 |
B-G057830-00001 |
1 |
螺栓M10×16 ZnD |
Bolt |
2 |
00005- |
|
31 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
32 |
190C.14J.5 |
1 |
软管总成16(O形圈15X2) |
Hose |
1 |
00005- |
|
33 |
190C.14J.16 |
1 |
接头体 |
Nipple |
1 |
00005- |
|
34 |
B-Q020710-00048 |
1 |
O形圈(30X3.5) |
O-Ring |
2 |
00005- |
|
35 |
190C.14J.12 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
36 |
W-15-00003 |
1 |
O形圈(19.18×2.46) |
O-Ring |
2 |
00005- |
|

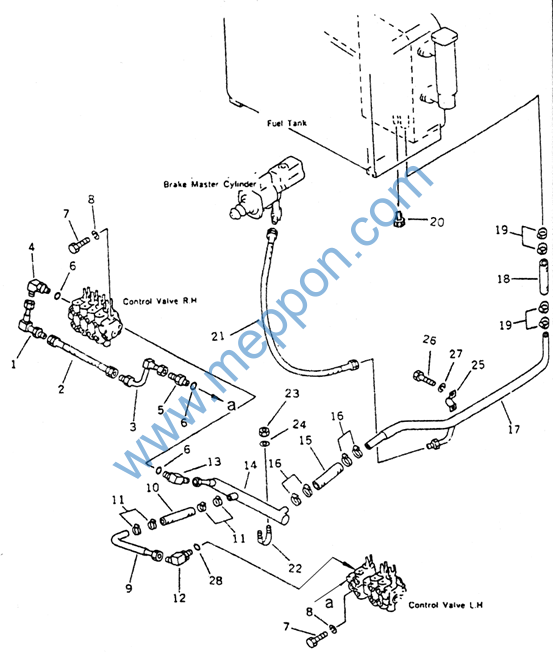

FIG.6403 液压管路(多路阀至油箱)
Hydraulic Piping System(Control Valve To Tank)
