SINOMACH CHANGLIN 717H motor grader parts catalog 25
FIG.6403 液压管路(多路阀至油箱)
Hydraulic Piping System(Control Valve To Tank)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.14J.6 |
1 |
油管 |
Tube |
1 |
00005- |
|
2 |
190C.14J.4 |
1 |
软管总成16(O形圈15X2) |
Hose |
1 |
00005- |
|
00005- |
|||||||
4 |
190C.14J.17 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
5 |
190C.14J.17 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
6 |
W-15-00003 |
1 |
O形圈(19.18×2.46) |
O-Ring |
3 |
00005- |
|
7 |
B-G057830-00146 |
1 |
螺栓M8×30 ZnD |
Bolt |
6 |
00005- |
|
8 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
6 |
00005- |
|
9 |
190C.14J.8 |
1 |
油管 |
Tube |
1 |
00005- |
|
10 |
190C.14A-2 |
1 |
胶管φ25×220 |
Hose |
1 |
00005- |
|
11 |
B-J088770-00015 |
1 |
喉箍d40 |
Clamp |
4 |
00005- |
|
12 |
190C.14J.13 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
13 |
190C.14J.11 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
14 |
190C.14J.7 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
15 |
190C.14A-5 |
1 |
胶管φ32×160 |
Hose |
1 |
00005- |
|
16 |
B-J088770-00016 |
1 |
喉箍50 |
Clamp |
4 |
00005- |
|
17 |
190C.14J.1 |
1 |
油管 |
Tube |
1 |
00005- |
|
18 |
190C.14A-6 |
1 |
低压胶管 |
Hose |
1 |
00005- |
|
19 |
B-J088770-00017 |
1 |
喉箍d60 |
Clamp |
4 |
00005- |
|
20 |
Z50B.14.21-5 |
1 |
螺塞 |
Plug |
1 |
00005- |
|
21 |
190C.10F.6 |
1 |
软管总成16(O形圈15X2) |
Hose |
1 |
00005- |
|
22 |
B-Q020120-00005 |
1 |
U形管夹A42 |
Clip |
1 |
00005- |
|
23 |
B-G061760-00001 |
1 |
螺母M10×1.25 ZnD |
Nut |
2 |
00005- |
|
24 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
25 |
190C.14-3 |
1 |
管夹 |
Clamp |
1 |
00005- |
|
26 |
B-G57830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
2 |
00005- |
|
27 |
B-Q02049-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
28 |
W-15-00004 |
1 |
O形圈(23.47X2.95) |
O-Ring |
1 |
00005- |
|

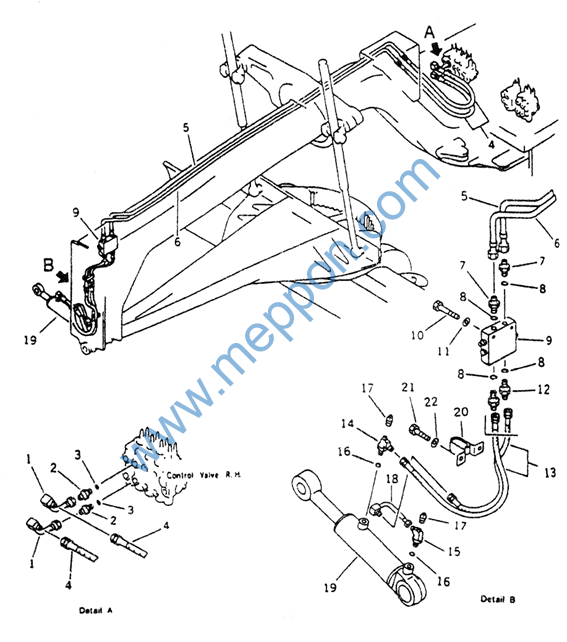

FIG.6421 液压管路(前轮倾斜管路) Hydraulic Piping (Leaning Cylinder Line)
FIG.6421 液压管路(前轮倾斜管路) Hydraulic Piping (Leaning Cylinder Line)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.19B.24 |
1 |
油管(O形圈10X1.5) |
Tube |
2 |
00005- |
|
2 |
190C.19B.15 |
1 |
接头体 |
Nipple |
2 |
00005- |
|
3 |
W-15-00003 |
1 |
O形圈(19.18X2.46) |
O-Ring |
2 |
00005- |
|
4 |
190C.19B.44 |
1 |
软管总成(O形圈12X2) |
Hose |
2 |
00005- |
|
5 |
190C.19B.1 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
6 |
190C.19B.8 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
7 |
190C.19B.52 |
1 |
接头体 |
Union |
2 |
00005- |
|
8 |
B-Q020510-00003 |
1 |
O形圈16.7×3.4 |
O-Ring |
4 |
00005- |
|
9 |
190C.19A.26 |
1 |
双单向阀组 |
Pilot Check Valve |
1 |
00005- |
|
10 |
B-G057820-00165 |
1 |
螺栓M8×60 ZnD |
Bolt |
2 |
00005- |
|
11 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|
12 |
190C.19B.27 |
1 |
接头体 |
Elbow |
2 |
00005- |
|
13 |
190C.19B.48 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
14 |
190C.10F.18 |
1 |
接头 |
Elbow |
1 |
00005- |
|
15 |
190C.19B.40 |
1 |
接头 |
Elbow |
1 |
00005- |
|
16 |
B-Q020510-00003 |
1 |
O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
|
17 |
B-Q020360-00002 |
1 |
螺塞A R1/8 |
Plug |
2 |
00005- |
|
18 |
190C.19B.28 |
1 |
油管 |
Tube |
1 |
00005- |
|
19 |
190C.19A.25 |
1 |
前轮倾斜油缸 |
Leaning, Cylinder |
1 |
00005- |
|
20 |
190C.19A.19 |
1 |
管夹 |
Clip |
1 |
00005- |
|
21 |
B-G057830-00028 |
1 |
螺栓M12×20 ZnD |
Bolt |
2 |
00005- |
|
22 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
2 |
00005- |
|

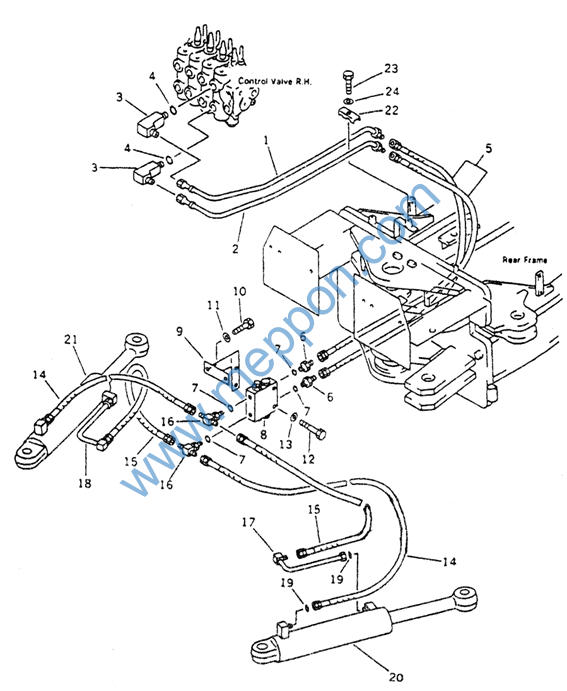

FIG.6423A 液压管路(铰接控制管路) Hydraulic Piping (Articulate Cylinder Line)
FIG.6423A 液压管路(铰接控制管路) Hydraulic Piping (Articulate Cylinder Line)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.19B.16 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
2 |
190C.19B.26 |
1 |
油管(O形圈12X2) |
Tuse |
1 |
00005- |
|
3 |
190C.19B.18 |
1 |
接头体 |
Elbow |
2 |
00005- |
|
4 |
W-15-00003 |
1 |
O形圈(19.18X2.46) |
O-Ring |
2 |
00005- |
|
5 |
B-Q020280-00006 |
1 |
软管总成10-500 |
Hose |
2 |
00005- |
|
6 |
190C.19B.51 |
1 |
接头体 |
Union |
2 |
00005- |
|
7 |
B-Q020510-00003 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
4 |
00005- |
|
8 |
190C.19A.21 |
1 |
双单向阀组 |
Pilot Check Valve |
1 |
00005- |
|
9 |
190C.19A.17 |
1 |
固定板 |
Bracket |
1 |
00005- |
|
10 |
B-G057830-00006 |
1 |
螺栓M10×25 ZnD |
Bolt |
2 |
00005- |
|
11 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
12 |
B-G057830-00166 |
1 |
螺栓M8×65 ZnD |
Bolt |
2 |
00005- |
|
13 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|
14 |
190C.19B.45 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
15 |
190C.19B.46 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
16 |
190C.10F.17 |
1 |
接头体 |
Tee |
2 |
00005- |
|
17 |
190C.19B.25 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
|
18 |
190C.19B.17 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
|
19 |
B-Q020510-00003 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
4 |
00005- |
|
20 |
190C.19B.31 |
1 |
左铰接油缸 |
Cylinder Ass’Y At, L.H |
1 |
00005- |
|
21 |
190C.19B.30 |
1 |
右铰接油缸 |
Cylinder Ass’Y At, R.H |
1 |
00005- |
|
22 |
190C.19A-2 |
1 |
座 |
Clip |
1 |
00005- |
|
23 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
1 |
00005- |
|
24 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
FIG.6431 液压管路(牵引架倾斜管路) Hydraulic Piping(Drawbar Shift Cylinder Line)
