SINOMACH CHANGLIN 717H motor grader parts catalog 29
FIG.7103 刮土板 Blade
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.13-33 |
1 |
边刃板 |
Edge,Side |
2 |
00005- |
|
2 |
190C.13-26 |
1 |
螺栓 |
Bolt |
36 |
00005- |
|
3 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
36 |
00005- |
|
4 |
190C.13-27 |
1 |
螺母 |
Nut |
36 |
00005- |
|
5 |
165C.13-1 |
1 |
铲刃板 |
Edge |
1 |
00005- |
|
6 |
190C.13-32 |
1 |
铲刃板 |
Edge |
1 |
00005- |
|
7 |
165C.13-2 |
1 |
铲刃板 |
Edge |
1 |
00005- |
|
8 |
190C.13.4 |
1 |
支架 |
Bracket |
1 |
00005- |
|
9 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
00005- |
|
10 |
B-G057830-00073 |
1 |
螺栓M16x40ZnD |
Bolt |
4 |
00005- |
|
11 |
190C.13-36 |
1 |
闷盖 |
Plug |
4 |
00005- |
|
12 |
190C.13.3 |
1 |
刮土板 |
Blade |
1 |
00005- |
|
13 |
B-G057830-00030 |
1 |
螺栓 M12×25ZnD |
Bolt |
2 |
00005- |
|
14 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
00005- |
|
15 |
190C.13-22 |
1 |
垫 |
Washer |
2 |
00005- |
|
16 |
190C.13-23 |
1 |
轴环 |
Collapsible |
1 |
00005- |
|
17 |
190C.13-24 |
1 |
轴 |
Shaft |
1 |
00005- |
|
80 动力倾斜 Power Tilt

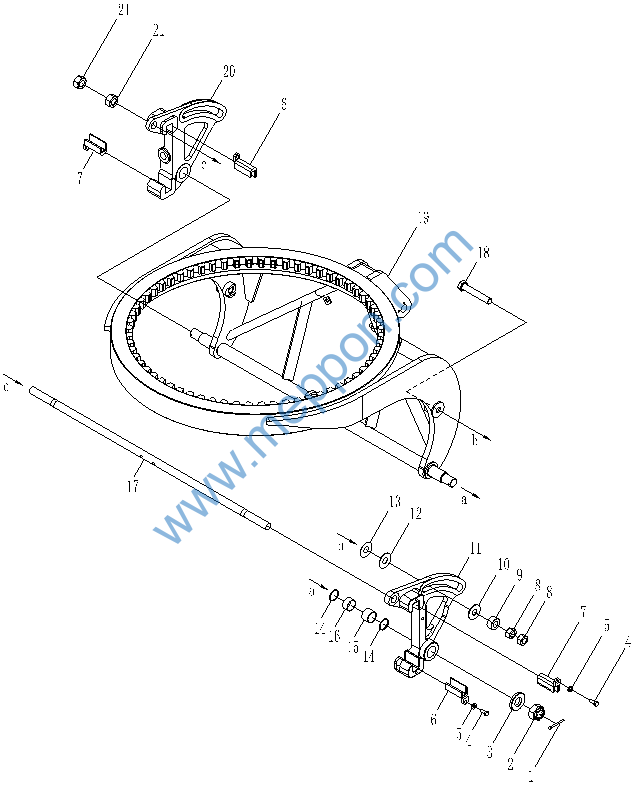

FIG.8107 动力倾斜装置(一) Blade And Circle Support(For Power Tilt)(一)
FIG.8107 动力倾斜装置(一) Blade And Circle Support(For Power Tilt)(一)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G000910-00067 |
1 |
开口销8×80ZnD |
Pin, Cotter |
2 |
00005- |
|
2 |
190C.13-29 |
1 |
螺母 |
Nut |
2 |
00005- |
|
3 |
190C.13-50 |
1 |
垫片 |
Washer |
2 |
00005- |
|
4 |
B-G057830-00056 |
1 |
螺栓M14×35-10.9ZnD |
Bolt |
4 |
00005- |
|
5 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
4 |
00005- |
|
6 |
190C.13.2 |
1 |
滑动架 |
Guide |
2 |
00005- |
|
7 |
190C.13.5 |
1 |
滑动架 |
Guide |
2 |
00005- |
|
8 |
B-G061710-00022 |
1 |
螺母M30×3ZnD |
Nut |
4 |
00005- |
|
9 |
190C.13-28 |
1 |
轴环 |
Collar |
2 |
00005- |
|
10 |
190C.13-51 |
1 |
垫片 |
Washer |
2 |
00005- |
|
11 |
190C.13-21 |
1 |
左调节架 |
Adjuster, L.H |
1 |
00005- |
|
12 |
190C.13-34 |
1 |
垫片 |
Washer |
6 |
00005- |
|
13 |
190C.13-52 |
1 |
垫片 |
Washer |
2 |
00005- |
|
14 |
190C.13.13 |
1 |
密封 |
Seal, Dust |
4 |
00005- |
|
15 |
W-12-00050 |
1 |
轴套SF-1 5540 |
Bushing |
2 |
00005- |
|
16 |
W-12-00049 |
1 |
轴套SF-1 5530 |
Bushing |
2 |
00005- |
|
17 |
190C.13-49 |
1 |
杆 |
Rod |
1 |
00005- |
|
18 |
190C.13-31 |
1 |
螺栓 |
Bolt |
2 |
00005- |
|
19 |
190C.13.6 |
1 |
回转支承 |
Support |
1 |
00005- |
|
20 |
190C.13-25 |
1 |
右调节架 |
Adjuster, R.H |
1 |
00005- |
|
21 |
B-G061710-00024 |
1 |
螺母M36×3ZnD |
Nut |
4 |
00005- |
|
FIG.8109 动力倾斜装置(二) Blade And Circle Support(For Power Tilt)(二)
FIG.8109 动力倾斜装置(二) Blade And Circle Support(For Power Tilt)(二)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.13-45 |
1 |
支架 |
Bracket |
1 |
00005- |
|
2 |
190C.13-44 |
1 |
垫片 |
Shim, 0.5mm |
10 |
00005- |
|
3 |
190C.13-43 |
1 |
支架 |
Bracket |
1 |
00005- |
|
4 |
B-G057820-00049 |
1 |
螺栓M12×70-10.9ZnD |
Bolt |
6 |
00005- |
|
5 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
12 |
00005- |
|
6 |
B-G057830-00056 |
1 |
螺栓M14×35-10.9ZnD |
Bolt |
1 |
00005- |
|
7 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
1 |
00005- |
|
8 |
190C.13.11 |
1 |
滑动架 |
Guide |
1 |
00005- |
|
9 |
B-G057830-00030 |
1 |
螺栓M12×25 ZnD |
Bolt |
10 |
00005- |
|
10 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
11 |
190C.13-46 |
1 |
锁片 |
Lock |
2 |
00005- |
|
12 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease Cup |
2 |
00005- |
|
13 |
190C.13-41 |
1 |
销 |
Pin |
1 |
00005- |
|
14 |
190C.13-48 |
1 |
轴环 |
Collar |
2 |
00005- |
|
15 |
190C.13-47 |
1 |
销 |
Pin |
1 |
00005- |
|
16 |
190C.13.12 |
1 |
板 |
Plate |
2 |
00005- |
|
17 |
190C.13.9 |
1 |
盖板(左) |
Cover, L.H |
1 |
00005- |
|
18 |
190C.13.10 |
1 |
盖板(右) |
Cover, R.H |
1 |
00005- |
|
19 |
B-Q020120-00005 |
1 |
U形管夹A 42 |
Clip |
4 |
00005- |
|
20 |
190C.13-40 |
1 |
垫片 |
Washer |
8 |
00005- |
|
21 |
B-G061760-00001 |
1 |
螺母M10×1.25 ZnD |
Nut |
16 |
00005- |
|
22 |
190C.1E-15 |
1 |
垫片 |
Washer |
2 |
00005- |
|
