SINOMACH CHANGLIN 717H motor grader parts catalog 30

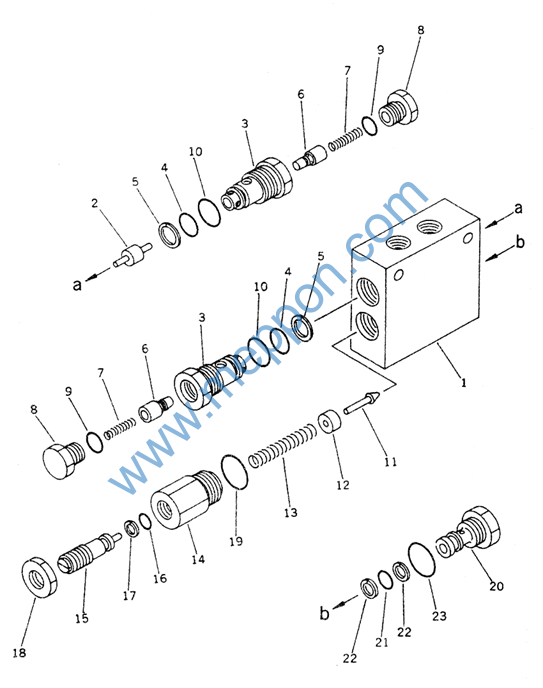

FIG.8233 单向阀(动力倾斜) Pilot Check Valve(For Power Tilt)
FIG.8233 单向阀(动力倾斜) Pilot Check Valve(For Power Tilt)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
190C.19A.28 |
1 |
液控单向阀 |
Valve Ass’ Y |
2 |
00005- |
||
1 |
.190C.19A.28-3 |
1 |
.阀体 |
.Body |
1 |
00005- |
|
2 |
.190C.19A.28-2 |
1 |
.活塞 |
.Bushing |
1 |
00005- |
|
.190C.19A.21.1 |
1 |
.单向阀 |
.Valve Ass’ Y |
2 |
00005- |
||
3 |
.190C.19A.21.1-2 |
1 |
.阀套 |
.Sleeve |
1 |
00005- |
|
4 |
.B-Q020710-00026 |
1 |
.O形圈18×2.4 |
.O-Ring |
1 |
00005- |
|
5 |
.B-Q020780-00003 |
1 |
.挡圈A18×14 |
.Ring Back-Up |
1 |
00005- |
|
6 |
.190C.19A.21.1-4 |
1 |
.阀芯 |
.Valve |
1 |
00005- |
|
7 |
.190C.19A.21.1-1 |
1 |
.弹簧 |
.Spring |
1 |
00005- |
|
8 |
.190C.19A.21.1-3 |
1 |
.螺塞 |
.Plug |
1 |
00005- |
|
9 |
.B-Q020510-00001 |
1 |
.专用O形圈10.9×2.3 |
.Ring, Snap |
1 |
00005- |
|
10 |
.B-Q020510-00005 |
1 |
.专用O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
|
11 |
.190C.19A.28-6 |
1 |
.锥阀芯 |
.Valve |
1 |
00005- |
|
12 |
.190C.19A.28-5 |
1 |
.导向套 |
.Collar |
1 |
00005- |
|
13 |
.190C.19A.28-7 |
1 |
.弹簧 |
.Spring |
1 |
00005- |
|
14 |
.190C.19A.28-1 |
1 |
.阀套 |
.Sleeve |
2 |
00005- |
|
15 |
.190C.19A.28-8 |
1 |
.调节螺钉 |
.Bolt |
1 |
00005- |
|
16 |
.B-Q020710-00018 |
1 |
.O形圈14×2.4 |
.O-Ring |
1 |
00005- |
|
17 |
.B-Q020780-00004 |
1 |
.挡圈A14×10 |
.Ring Back-Up |
1 |
00005- |
|
18 |
.190C.19A.28-9 |
1 |
.螺母 |
.Nut |
1 |
00005- |
|
19 |
.B-Q020510-00005 |
1 |
.专用O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
|
20 |
.190C.19A.28-4 |
1 |
.螺塞 |
.Plug |
1 |
00005- |
|
21 |
.B-Q020710-00026 |
1 |
.O形圈18×2.4 |
.O-Ring |
1 |
00005- |
|
22 |
.B-Q020780-00003 |
1 |
.挡圈A18×14 |
.Ring Back-Up |
2 |
00005- |
|
23 |
.B-Q020510-00005 |
1 |
.专用O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
|

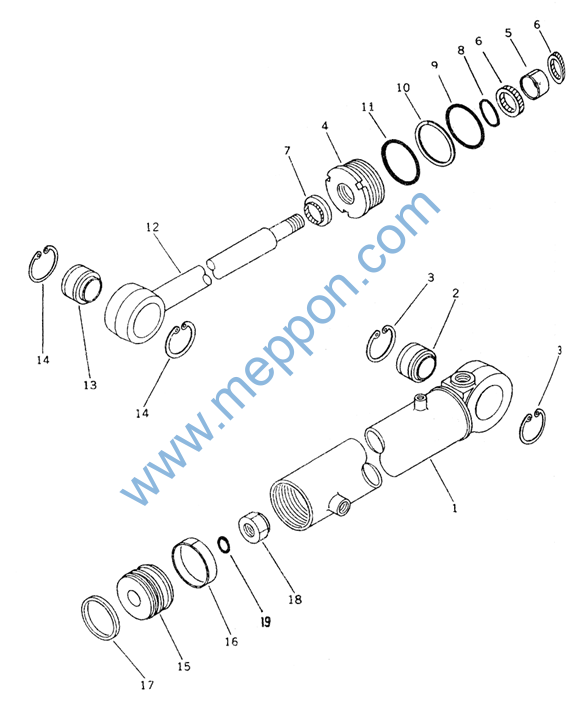

FIG.8255 动力倾斜油缸 Power Tilt Cylinder
FIG.8255 动力倾斜油缸 Power Tilt Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
190C.19B.39 |
1 |
动力倾斜油缸 |
Power Tilot Cylinder |
1 |
00005- |
||
1 |
☆ |
1 |
.缸体 |
.Cylinder |
1 |
00005- |
|
2 |
☆ |
1 |
.关节轴承 |
.Bushing |
1 |
00005- |
|
3 |
☆ |
1 |
.孔用弹性挡圈 |
.Ring Snap |
2 |
00005- |
|
4 |
☆ |
1 |
.缸头 |
.Head Cylinder |
1 |
00005- |
|
5 |
☆ |
1 |
.支承环 |
.Bushing |
1 |
00005- |
|
6 |
☆ |
1 |
.杆用密封圈 |
.Packing Rod |
2 |
00005- |
|
7 |
☆ |
1 |
.防尘圈 |
.Seal Dust |
1 |
00005- |
|
8 |
☆ |
1 |
.O形圈 |
.O-Ring |
1 |
00005- |
|
9 |
☆ |
1 |
.O形圈 |
.O-Ring |
1 |
00005- |
|
10 |
☆ |
1 |
.挡环 |
.Ring Snap |
1 |
00005- |
|
11 |
☆ |
1 |
.O形圈 |
.O-Ring |
1 |
00005- |
|
12 |
☆ |
1 |
.活塞杆 |
.Rod Piston |
1 |
00005- |
|
13 |
☆ |
1 |
.关节轴承 |
.Bushing |
1 |
00005- |
|
14 |
☆ |
1 |
.孔用弹性挡圈 |
.Ring Snap |
2 |
00005- |
|
15 |
☆ |
1 |
.活塞 |
.Piston |
1 |
00005- |
|
16 |
☆ |
1 |
.支承环 |
.Ring Wear |
1 |
00005- |
|
17 |
☆ |
1 |
.孔用密封圈 |
.Ring Piston |
1 |
00005- |
|
18 |
☆ |
1 |
.螺母 |
.Nut |
1 |
00005- |
|
19 |
☆ |
1 |
.O形圈 |
.O-Ring |
1 |
00005- |
|

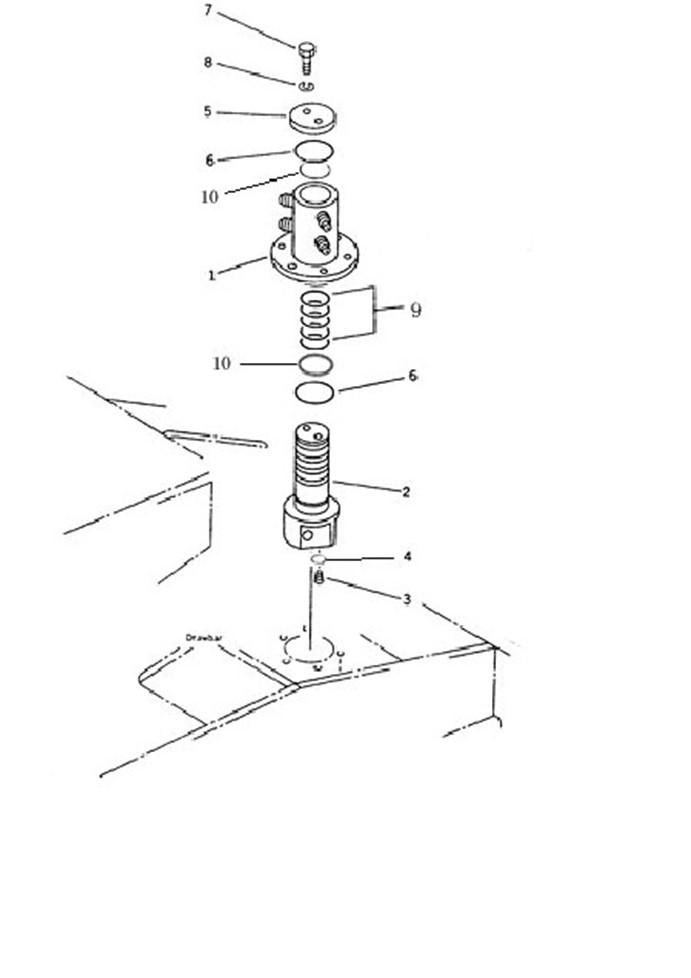

FIG.8281 旋转接头 Swivel Joint
FIG.8281 旋转接头 Swivel Joint
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
|
190C.19B.37 |
1 |
旋转接头 |
Swivel Joint Ass’Y |
1 |
00005- |
|
1 |
.190C.19B.37-2 |
1 |
.阀体 |
.Body |
1 |
00005- |
|
2 |
.190C.19B.37-1 |
1 |
.法兰 |
.Flange |
1 |
00005- |
|
3 |
.W-15-00690 |
1 |
.堵头 |
.Plug |
4 |
00005- |
|
4 |
.B-Q020710-00019 |
1 |
.O形圈15×2.4 |
.O-Ring |
5 |
00005- |
|
5 |
.190C.19A.31-2 |
1 |
.板 |
.Plate |
1 |
00005- |
|
6 |
.W-15-00689 |
1 |
.水封VA-065 |
.Seal Dust |
2 |
00005- |
|
7 |
.B-G057830-00030 |
1 |
.螺栓M12×25 ZnD |
.Bolt |
2 |
00005- |
|
8 |
.B-Q020490-00003 |
1 |
.垫圈12 |
.Washer |
2 |
00005- |
|
9 |
.W-15-00695 |
1 |
.旋转密封50X61X4.2 |
.Support ring |
5 |
00005- |
|
10 |
.W-15-00688 |
1 |
.抗磨环50X54X8 |
.Support ring |
2 |
00005- |
|
