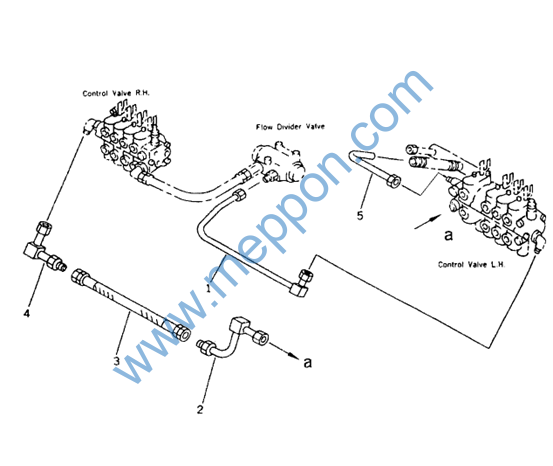

FIG.8307 液压管路（动力倾斜）（1/3） Hydraulic Piping（For Power Tilt）（1/3）
FIG.8307 液压管路（动力倾斜）（1/3） Hydraulic Piping（For Power Tilt）（1/3）
|
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
|
1 |
190C.14J.9 |
1 |
油管(O形圈15X2) |
Tube |
1 |
00005- |
|
|
2 |
190C.14J.17 |
1 |
接头体 |
Tube |
1 |
00005- |
|
|
3 |
190C.14J.4 |
1 |
软管总成(O形圈15X2) |
Hose |
1 |
00005- |
|
|
4 |
190C.14J.6 |
1 |
油管(O形圈15X2) |
Tube |
1 |
00005- |
|
|
5 |
190C.14J.8 |
1 |
油管(O形圈20X2) |
Tube |
1 |
00005- |
|

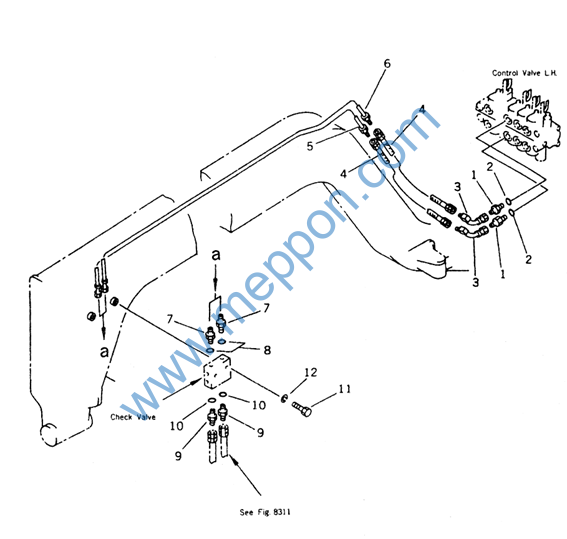

FIG.8309 液压管路（动力倾斜）（2/3） Hydraulic Piping（For Power Tilt）（2/3）
FIG.8309 液压管路（动力倾斜）（2/3） Hydraulic Piping（For Power Tilt）（2/3）
|
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
|
1 |
190C.19B.15 |
1 |
接头体 |
Tube |
2 |
00005- |
|
|
2 |
W-15-00003 |
1 |
O形圈(19.18X2.46) |
O-Ring |
2 |
00005- |
|
|
3 |
190C.19B.32 |
1 |
油管(O形圈10X1.5) |
Tube |
2 |
00005- |
|
|
4 |
190C.19B.43 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
|
5 |
190C.19B.33 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
|
6 |
190C.19B.34 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
|
7 |
190C.19B.52 |
1 |
接头体 |
Union |
2 |
00005- |
|
|
8 |
B-Q020510-00002 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
|
|
9 |
190C.19B.51 |
1 |
接头体 |
Union |
2 |
00005- |
|
|
10 |
B-Q020510-00002 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
|
|
11 |
B-G057820-00165 |
1 |
螺栓M8×60 ZnD |
Bolt |
2 |
00005- |
|
|
12 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|

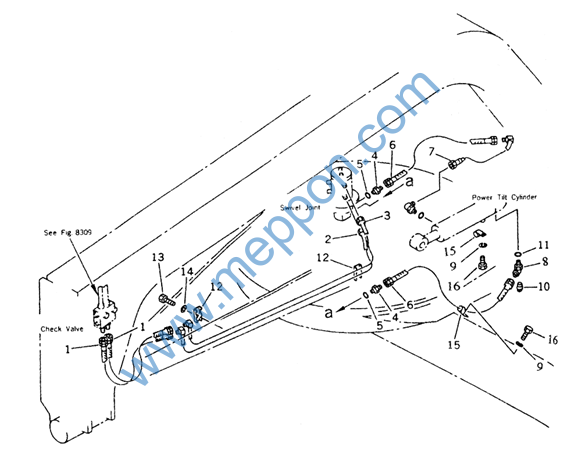

FIG.8311 液压管路（动力倾斜）（3/3） Hydraulic Piping（For Power Tilt）（3/3）
FIG.8311 液压管路（动力倾斜）（3/3） Hydraulic Piping（For Power Tilt）（3/3）
|
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
|
1 |
190C.19B.49 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
|
2 |
190C.19B.35 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
|
3 |
190C.19B.36 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
|
4 |
190C.19B.51 |
1 |
接头体 |
Union |
2 |
00005- |
|
|
5 |
B-Q020510-00003 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
|
|
6 |
190C.19B.50 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
|
7 |
190C.19B.38 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
|
|
8 |
190C.10F.18 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
|
9 |
B-Q020490-00001 |
1 |
垫圈10 |
Elbow |
3 |
00005- |
|
|
10 |
B-Q020360-00002 |
1 |
螺塞A R1/8 |
Plug |
1 |
00005- |
|
|
11 |
B-Q020510-00003 |
1 |
专用O形圈16.7×3.4 |
Bolt |
1 |
00005- |
|
|
12 |
190C.19A-8 |
1 |
座 |
Clip |
2 |
00005- |
|
|
13 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
2 |
00005- |
|
|
14 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
|
15 |
B-Q020050-00011 |
1 |
线夹C18×37 |
Clip |
3 |
00005- |
|
|
16 |
B-G057830-00001 |
1 |
螺栓M10×16 ZnD |
Bolt |
3 |
00005- |
|
