SINOMACH CHANGLIN 717H motor grader parts catalog 32
90 选装件 Optional Parts

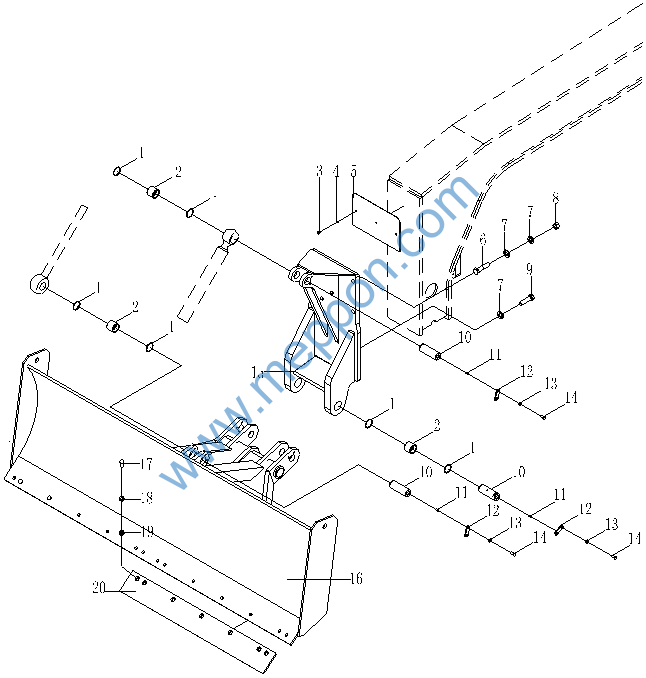

FIG.9101 前推土板 Front Blade
FIG.9101 前推土板 Front Blade
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.19A.23.3 |
1 |
防尘圈 |
Dust Seal |
8 |
00005- |
Y |
2 |
190C.19A.23-4 |
1 |
轴套 |
Bushing |
4 |
00005- |
Y |
3 |
B-G057830-00135 |
1 |
螺栓M8x12ZnD |
Bolt |
3 |
00005- |
Y |
4 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
3 |
00005- |
Y |
5 |
190C.34-3 |
1 |
端盖板 |
Cover Plate |
1 |
00005- |
Y |
6 |
B-G057820-00126 |
1 |
螺栓M24x100-10.9ZnD |
Bolt |
4 |
00005- |
Y |
7 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
12 |
00005- |
Y |
8 |
B-G061700-00021 |
1 |
螺母M24 |
Nut |
4 |
00005- |
Y |
9 |
B-G057830-00121 |
1 |
螺栓M24x90ZnD |
Bolt |
4 |
00005- |
Y |
10 |
190C.34-2 |
1 |
销轴 |
Pin |
4 |
00005- |
Y |
11 |
B-J07940A-00001 |
1 |
油杯M10x1 |
Grease Fitting |
4 |
00005- |
Y |
12 |
190C.13-46 |
1 |
锁板 |
Lock Plate |
4 |
00005- |
Y |
13 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
Y |
14 |
B-G057830-00030 |
1 |
螺栓M12x25ZnD |
Bolt |
8 |
00005- |
Y |
15 |
190C.34.1 |
1 |
支架 |
Bracket |
1 |
00005- |
Y |
16 |
190C.34.2 |
1 |
推土板 |
Blade |
1 |
00005- |
Y |
17 |
190C.13-26 |
1 |
螺栓 |
Bolt |
14 |
00005- |
Y |
18 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
14 |
00005- |
Y |
19 |
190C.13-27 |
1 |
螺母 |
Nut |
14 |
00005- |
Y |
20 |
190C.34-1 |
1 |
铲刃板 |
Edge |
1 |
00005- |
Y |

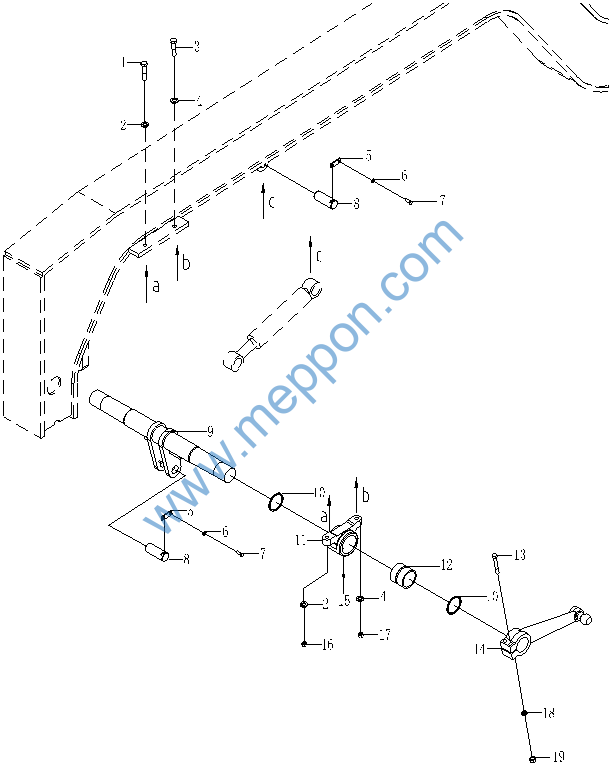

FIG.9103 前松土器总成(一) Scarifier System (一)
FIG.9103 前松土器总成(一) Scarifier System(一)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G057820-00100 |
1 |
螺栓M20x100ZnD |
Bolt |
2 |
00005- |
Y |
2 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
4 |
00005- |
Y |
3 |
B-G057850-00031 |
1 |
螺栓M20x1.5x90ZnD |
Bolt |
2 |
00005- |
Y |
4 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
4 |
00005- |
Y |
5 |
190C.13-46 |
1 |
锁片 |
Lock |
2 |
00005- |
Y |
6 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
Y |
7 |
B-G057830-00037 |
1 |
螺栓M12x35ZnD |
Bolt |
4 |
00005- |
Y |
8 |
190C.29-11 |
1 |
销轴 |
Pin |
2 |
00005- |
Y |
9 |
190C.29.4 |
2 |
主轴 |
Shaft |
1 |
00005- |
Y |
10 |
190C.29.5 |
1 |
内防尘圈 |
Dust Seal |
4 |
00005- |
Y |
11 |
190C.29-3 |
1 |
支座 |
Support |
2 |
00005- |
Y |
12 |
190C.29-2 |
1 |
衬套 |
Bushing |
2 |
00005- |
Y |
13 |
B-G057820-00073 |
1 |
螺栓M16x120ZnD |
Bolt |
4 |
00005- |
Y |
14 |
190C.29.6 |
1 |
连杆 |
Arm |
2 |
00005- |
Y |
15 |
B-J07940A-00001 |
1 |
油杯M10x1 |
Grease Fitting |
2 |
00005- |
Y |
16 |
B-G061700-00018 |
1 |
螺母M20ZnD |
Nut |
2 |
00005- |
Y |
17 |
B-G061710-00014 |
1 |
螺母M20x1.5ZnD |
Nut |
2 |
00005- |
Y |
18 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
4 |
00005- |
Y |
19 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
4 |
00005- |
Y |

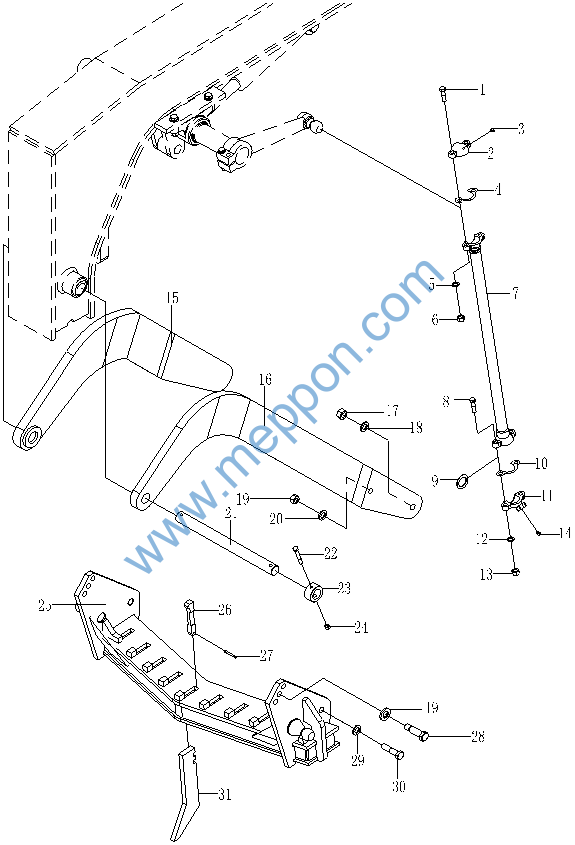

FIG.9105 前松土器总成(二) Scarifier System (二)
