SINOMACH CHANGLIN 717H motor grader parts catalog 33
FIG.9105 前松土器总成(二) Scarifier System(二)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G057820-00086 |
1 |
螺栓M16x65ZnD |
Bolt |
4 |
00005- |
Y |
2 |
190C.29-8 |
1 |
球接 |
Cap |
2 |
00005- |
Y |
3 |
B-J07940B-00004 |
1 |
油杯90°M10x1 |
Grease Fitting |
2 |
00005- |
Y |
4 |
190C.29-7 |
1 |
垫片 |
Shim |
10 |
00005- |
Y |
5 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
4 |
00005- |
Y |
6 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
4 |
00005- |
Y |
7 |
190C.29.9 |
1 |
杆 |
Rod |
2 |
00005- |
Y |
8 |
B-G057820-00086 |
1 |
螺栓M16x65ZnD |
Bolt |
4 |
00005- |
Y |
9 |
190C.29.7 |
1 |
防尘圈 |
Dust Seal |
2 |
00005- |
Y |
10 |
190C.29-4 |
1 |
垫片 |
Shim |
10 |
00005- |
Y |
11 |
190C.29.8 |
1 |
球接 |
Cap |
2 |
00005- |
Y |
12 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
4 |
00005- |
Y |
13 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
4 |
00005- |
Y |
14 |
B-J07940B-00004 |
1 |
油杯90°M10x1 |
Grease Fitting |
2 |
00005- |
Y |
15 |
190C.29.2 |
1 |
右拉杆 |
Right Drawbar |
1 |
00005- |
Y |
16 |
190C.29.1 |
1 |
左拉杆 |
Left Drawbar |
1 |
00005- |
Y |
17 |
B-G061700-00024 |
1 |
螺母M27ZnD |
Nut |
2 |
00005- |
Y |
18 |
B-Q020490-00017 |
1 |
垫圈27 |
Washer |
2 |
00005- |
Y |
19 |
B-G061700-00023 |
1 |
螺母M24ZnD |
Nut |
2 |
00005- |
Y |
20 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
4 |
00005- |
Y |
21 |
190C.29-9 |
1 |
轴 |
Shaft |
1 |
00005- |
Y |
22 |
B-G057820-00060 |
1 |
螺栓M14x100ZnD |
Bolt |
2 |
00005- |
Y |
23 |
190C.29-10 |
1 |
套筒 |
Collar |
2 |
00005- |
Y |
24 |
B-G061700-00010 |
1 |
螺母M14ZnD |
Nut |
2 |
00005- |
Y |
25 |
190C.29.3 |
1 |
支架 |
Body |
1 |
00005- |
Y |
26 |
190C.29-6 |
1 |
楔块 |
Wedge |
11 |
00005- |
Y |
27 |
B-G000910-00063 |
1 |
销8x50ZnD |
Pin |
11 |
00005- |
Y |
28 |
B-G057820-00127 |
1 |
螺栓M24x100ZnD |
Bolt |
2 |
00005- |
Y |
29 |
B-Q020490-00019 |
1 |
垫圈30 |
Washer |
2 |
00005- |
Y |
30 |
190C.29-1 |
1 |
螺栓 |
Bolt |
2 |
00005- |
Y |
31 |
190C.29-5 |
1 |
齿 |
Tooth |
11 |
00005- |
Y |

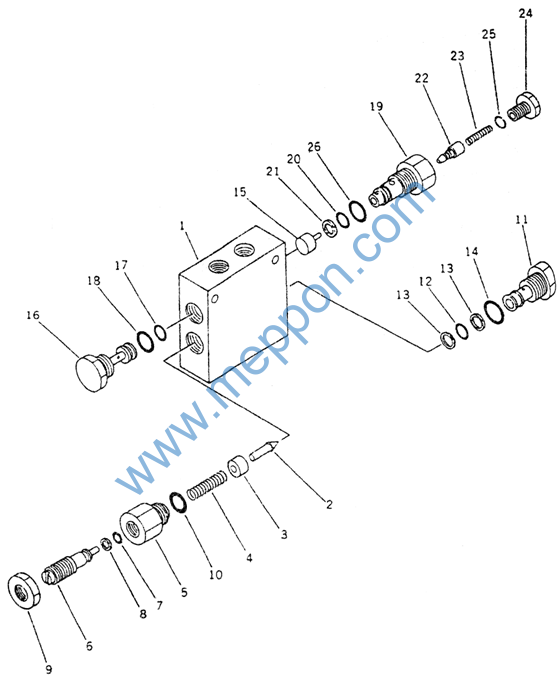

FIG.6249 液控单向阀(用于前推) Pilot Check Valve(For Front Blade)
FIG.6249 液控单向阀(用于前推) Pilot Check Valve(For Front Blade)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
190C.32A.4 |
1 |
液控单向阀 |
Pilot Check Valve Ass’Y |
1 |
00005- |
Y |
|
1 |
.190C.19A.28-3 |
1 |
.阀体 |
.Body |
1 |
00005- |
Y |
2 |
.190C.19A.28-6 |
1 |
.锥阀芯 |
.Valve |
1 |
00005- |
Y |
3 |
.190C.19A.28-5 |
1 |
.导向套 |
.Collar |
1 |
00005- |
Y |
4 |
.190C.19A.28-7 |
1 |
.弹簧 |
.Spring |
1 |
00005- |
Y |
5 |
.190C.19A.28-1 |
1 |
.阀套 |
.Sleeve |
1 |
00005- |
Y |
6 |
.190C.19A.28-8 |
1 |
.调节螺钉 |
.Bolt |
1 |
00005- |
Y |
7 |
.B-Q020710-00018 |
1 |
.O形圈14×2.4 |
.O-Ring |
1 |
00005- |
Y |
8 |
.B-Q020780-00004 |
1 |
.挡圈A14×10 |
.Ring, Back-Up |
1 |
00005- |
Y |
9 |
.190C.19A.28-9 |
1 |
.螺母 |
.Nut |
1 |
00005- |
Y |
10 |
.B-Q020510-00005 |
1 |
.专用O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
Y |
11 |
.190C.19A.28-4 |
1 |
.螺塞 |
.Plug |
1 |
00005- |
Y |
12 |
.B-Q020710-00026 |
1 |
.O形圈18×2.4 |
.O-Ring |
1 |
00005- |
Y |
13 |
.B-Q020780-00003 |
1 |
.挡圈18×14 |
.Ring, Back-Up |
2 |
00005- |
Y |
14 |
.B-Q020510-00005 |
1 |
.专用O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
Y |
15 |
.190C.19A.21-3 |
1 |
.活塞 |
.Piston |
1 |
00005- |
Y |
16 |
.190C.32A.4-1 |
1 |
.螺塞 |
.Plug |
1 |
00005- |
Y |
17 |
.B-Q020710-00026 |
1 |
.O形圈18×2.4 |
.O-Ring |
1 |
00005- |
Y |
18 |
.B-Q02051-00005 |
1 |
.专用O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
Y |
.190C.32A.4.1 |
1 |
.单向阀 |
.Valve Ass’ Y |
1 |
00005- |
Y |
|
19 |
.190C.19A.21.1-2 |
1 |
.阀套 |
.Sleeve |
1 |
00005- |
Y |
20 |
.B-Q020710-00026 |
1 |
.O形圈18×2.4 |
.O-Ring |
1 |
00005- |
Y |
21 |
.B-Q020780-00003 |
1 |
.挡圈A18×14 |
.Ring, Back-Up |
1 |
00005- |
Y |
22 |
.190C.32A.4.1-1 |
1 |
.阀芯 |
.Valve |
1 |
00005- |
Y |
23 |
.190C.19A.21.1-1 |
1 |
.弹簧 |
.Spring |
1 |
00005- |
Y |
24 |
.190C.19A.21.1-3 |
1 |
.螺堵 |
.Plug |
1 |
00005- |
Y |
25 |
.B-Q020510-00001 |
1 |
.专用O形圈10.9×2.3 |
.O-Ring |
1 |
00005- |
Y |
26 |
.B-Q020510-00005 |
1 |
.专用O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
Y |

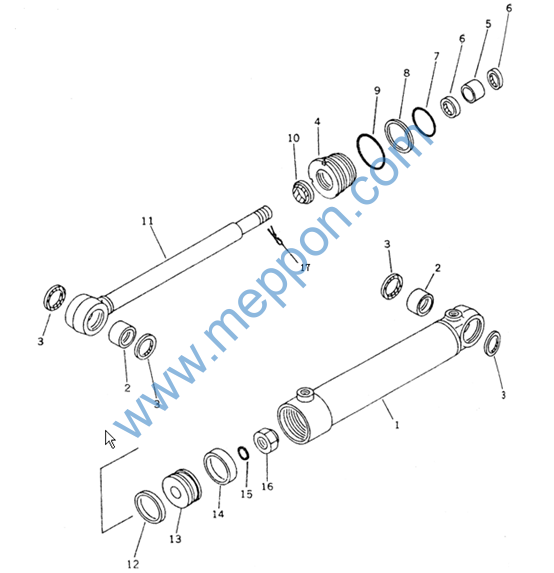

FIG.9251 前推土板油缸 Front Blade Cylinder
FIG.9251 前推土板油缸 Front Blade Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
|
190C.32A.1 |
1 |
前推土板油缸 |
Front Blade Cylinder |
1 |
00005- |
Y |
1 |
.190C.32A.1.2 |
1 |
.缸体 |
.Cylinder |
1 |
00005- |
Y |
2 |
.190C.32A.1-1 |
1 |
.轴套 |
.Bushing |
2 |
00005- |
Y |
3 |
.190C.19A.23.3 |
1 |
.内防尘圈 |
.Seal Dust |
4 |
00005- |
Y |
4 |
.190C.32A.1-2 |
1 |
.缸头 |
.Head Cylinder |
1 |
00005- |
Y |
5 |
.190C.32A.1-3 |
1 |
.支承环 |
.Bushing |
1 |
00005- |
Y |
6 |
.B-G10708A-00014 |
1 |
.轴用密封圈Y45×55×8 |
.Packing Rod |
2 |
00005- |
Y |
7 |
.B-Q020710-00103 |
1 |
.O形圈90×3.1 |
.O-Ring |
1 |
00005- |
Y |
8 |
.B-Q020780-00006 |
1 |
.挡环A90×85 |
.Ring Snap |
1 |
00005- |
Y |
9 |
.B-Q020710-00106 |
1 |
.O形圈95×3.1 |
.O-Ring |
1 |
00005- |
Y |
10 |
.B-G10708C-00009 |
1 |
.防尘圈FC45×53×5 |
.Seal Dust |
1 |
00005- |
Y |
11 |
.190C.32A.1.1 |
1 |
.活塞杆 |
.Rod Piston |
1 |
00005- |
Y |
12 |
.W-15-00067 |
1 |
.格莱圈0900|S-55044 |
.Ring Piston |
1 |
00005- |
Y |
13 |
.190C.32A.1-4 |
1 |
.活塞 |
.Piston |
1 |
00005- |
Y |
14 |
.190C.32A.1-5 |
1 |
.支承环 |
.Ring Wear |
1 |
00005- |
Y |
15 |
.B-Q020710-00053 |
1 |
.O形圈35×3.1 |
.O-Ring |
1 |
00005- |
Y |
16 |
.B-G094570-00008 |
1 |
.螺母M30×3 ZnD |
.Nut |
1 |
00005- |
Y |
17 |
.B-G000910-00059 |
1 |
.销6.3x60ZnD |
.Cotter pin |
1 |
00005- |
Y |

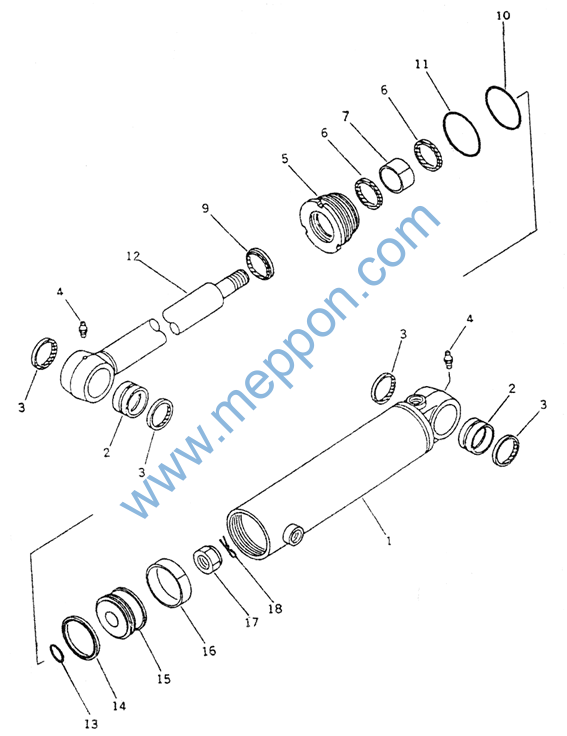

FIG.9253 前松土器油缸 Scarifier Cylinder
