SINOMACH CHANGLIN 717H motor grader parts catalog 35

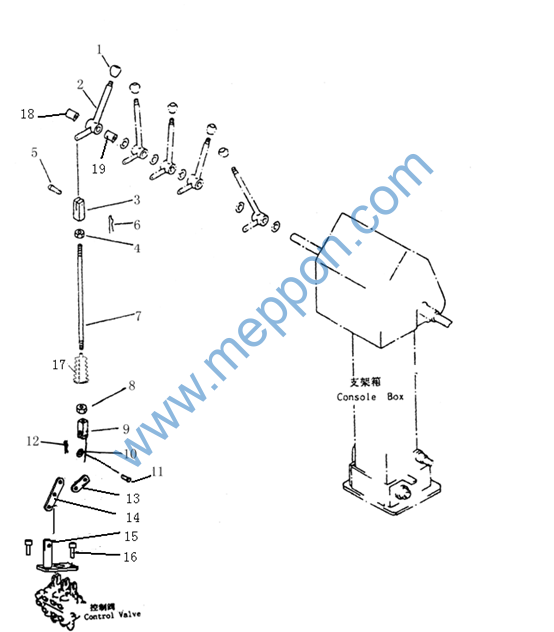

FIG.9401 前推土板操纵杆 Front Blade Control Lever
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
W-12-00232 |
1 |
手柄SB-8 |
Knob |
1 |
00005- |
Y |
2 |
719H.15-2 |
1 |
操纵杆 |
Lever |
1 |
00005- |
Y |
3 |
220H.15E-5 |
1 |
横夹(左旋螺纹) |
Yoke, L.H.Thread |
1 |
00005- |
Y |
4 |
B-G061720-00018 |
1 |
螺母M8-L-ZnD |
Nut, L.H.Thread |
1 |
00005- |
Y |
5 |
B-G008820-00043 |
1 |
销轴B8x28 |
Pin |
1 |
00005- |
Y |
6 |
190C.15A-17 |
1 |
开口销 |
Pin, Snap |
1 |
00005- |
Y |
7 |
722.15-3 |
1 |
连杆 |
Rod |
1 |
00005- |
Y |
8 |
719.15-4 |
1 |
横夹 |
Yoke |
1 |
00005- |
Y |
9 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
1 |
00005- |
Y |
10 |
B-G008480-00010 |
1 |
垫圈6 |
Washer |
3 |
00005- |
Y |
11 |
190C.15A-2 |
1 |
销 |
P Pin |
3 |
00005- |
Y |
12 |
190C.15A-18 |
1 |
开口销 |
Pin, Snap |
3 |
00005- |
Y |
13 |
719.15-1 |
1 |
连接板 |
Shutter |
1 |
00005- |
Y |
14 |
719.15-2 |
1 |
板 |
Shutter |
1 |
00005- |
Y |
15 |
719.15.1 |
1 |
连接块 |
Joint |
1 |
00005- |
Y |
16 |
719.15-3 |
1 |
螺钉 |
Bolt |
1 |
00005- |
Y |
17 |
722.15-1 |
1 |
橡皮套 |
Leather Case |
1 |
00005- |
Y |
18 |
W-12-00023 |
1 |
轴套SF-1 0806 |
Sleeve |
1 |
00005- |
Y |
19 |
W-12-00175 |
1 |
轴套SF-1 2830 |
Sleeve |
1 |
00005- |
Y |
FIG.9403 前松土器操纵杆 Scarifier Control Lever
FIG.9403 前松土器操纵杆 Scarifier Control Lever
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
W-12-00234 |
1 |
手柄SB-10 |
Knob |
1 |
00005- |
Y |
2 |
719H.15-2 |
1 |
操纵杆 |
Lever |
1 |
00005- |
Y |
3 |
220H.15E-5 |
1 |
横夹(左旋螺纹) |
Yoke, L.H.Thread |
1 |
00005- |
Y |
4 |
B-G061720-00018 |
1 |
螺母M8-L-ZnD |
Nut, L.H.Thread |
1 |
00005- |
Y |
5 |
B-G008820-00043 |
1 |
销轴B8x28 |
Pin |
1 |
00005- |
Y |
6 |
190C.15A-17 |
1 |
开口销 |
Pin, Snap |
1 |
00005- |
Y |
7 |
722.15-3 |
1 |
连杆 |
Rod |
1 |
00005- |
Y |
8 |
719.15-4 |
1 |
横夹 |
Yoke |
1 |
00005- |
Y |
9 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
1 |
00005- |
Y |
10 |
B-G008480-00010 |
1 |
垫圈6 |
Washer |
3 |
00005- |
Y |
11 |
190C.15A-2 |
1 |
销 |
P Pin |
3 |
00005- |
Y |
12 |
190C.15A-18 |
1 |
开口销 |
Pin, Snap |
3 |
00005- |
Y |
13 |
719.15-1 |
1 |
连接板 |
Shutter |
1 |
00005- |
Y |
14 |
719.15-2 |
1 |
板 |
Shutter |
1 |
00005- |
Y |
15 |
719.15.1 |
1 |
连接块 |
Joint |
1 |
00005- |
Y |
16 |
719.15-3 |
1 |
螺钉 |
Bolt |
1 |
00005- |
Y |
17 |
722.15-1 |
1 |
橡皮套 |
Leather Case |
1 |
00005- |
Y |
18 |
W-12-00023 |
1 |
轴套SF-1 0806 |
Sleeve |
1 |
00005- |
Y |
19 |
W-12-00175 |
1 |
轴套SF-1 2830 |
Sleeve |
1 |
00005- |
Y |

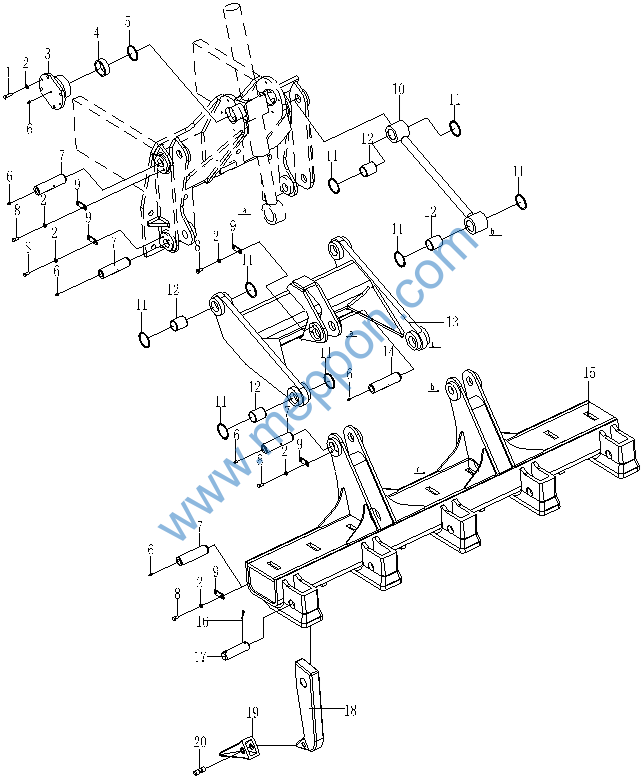

FIG.9501 后松土器 Rear Mount Ripper
FIG.9501 后松土器 Rear Mount Ripper
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G057830-00040 |
1 |
螺栓M12x40-10.9ZnD |
Bolt |
8 |
00005- |
Y |
2 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
26 |
00005- |
Y |
3 |
190C.30-7 |
1 |
盖 |
Support |
2 |
00005- |
Y |
4 |
190C.30-6 |
1 |
衬套 |
Bushing |
2 |
00005- |
Y |
5 |
190C.13.8 |
1 |
内防尘圈 |
Dust Seal |
2 |
00005- |
Y |
6 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease Fitting |
11 |
00005- |
Y |
7 |
190C.30-4 |
1 |
销 |
Pin |
8 |
00005- |
Y |
8 |
B-G057830-00029 |
1 |
螺栓M12x25-10.9ZnD |
Bolt |
18 |
00005- |
Y |
9 |
190C.13-46 |
1 |
锁板 |
Lock |
9 |
00005- |
Y |
10 |
190C.30.5 |
1 |
支杆 |
Rod |
2 |
00005- |
Y |
11 |
190C.30.8 |
1 |
防尘圈 |
Dust Seal |
16 |
00005- |
Y |
12 |
190C.30-5 |
1 |
衬套 |
Bushing |
8 |
00005- |
Y |
13 |
190C.30.4 |
1 |
联接架 |
Link |
1 |
00005- |
Y |
14 |
190C.30-8 |
1 |
销 |
Pin |
1 |
00005- |
Y |
15 |
190C.30.6 |
主梁 |
Bracket |
1 |
00005- |
Y |
|
16 |
B-G000910-00009 |
销10x90ZnD |
Pin |
6 |
00005- |
Y |
|
17 |
190C.30-1 |
销轴 |
Pin |
3 |
00005- |
Y |
|
18 |
190C.30-2 |
齿腿 |
Shank |
3 |
00005- |
Y |
|
19 |
190C.30-3 |
齿 |
Tooth |
3 |
00005- |
Y |
|
20 |
190C.30.7 |
销轴 |
Pin |
3 |
00005- |
Y |
|
FIG.9503 后松土器安装 Rear Mount Ripper
