SINOMACH CHANGLIN 717H motor grader parts catalog 36
FIG.9503 后松土器安装 Rear Mount Ripper
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
30 |
00005- |
Y |
2 |
B-G057820-00135 |
1 |
螺栓M24x150-10.9ZnD |
Bolt |
10 |
00005- |
Y |
3 |
190C.30.2 |
1 |
左支架 |
Bracket, L.H |
1 |
00005- |
Y |
4 |
190C.30.1 |
1 |
右支架 |
Bracket, R.H |
1 |
00005- |
Y |
5 |
190C.30.3 |
1 |
支架 |
Bracket |
1 |
00005- |
Y |
6 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
4 |
00005- |
Y |
7 |
B-G057830-00099 |
1 |
螺栓M20x55-10.9ZnD |
Bolt |
4 |
00005- |
Y |
8 |
B-G057830-00112 |
1 |
螺栓M24x55-10.9ZnD |
Bolt |
4 |
00005- |
Y |
9 |
B-G061700-00023 |
1 |
螺母M24ZnD |
Nut |
8 |
00005- |
Y |
10 |
B-G057820-00152 |
1 |
螺栓M24x85-10.9ZnD |
Bolt |
8 |
00005- |
Y |

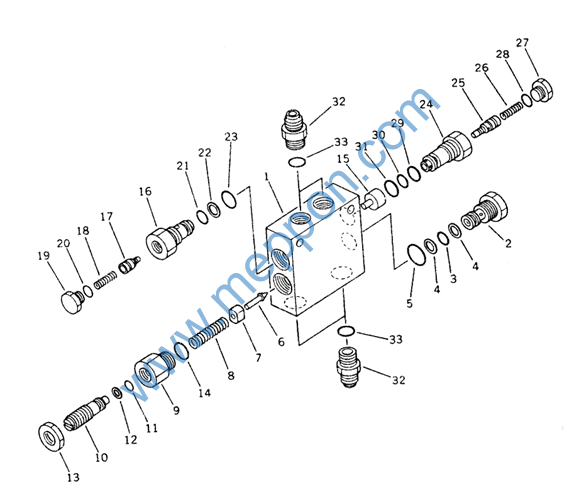

FIG.9631 单向阀(用于后松土器) Pilot Check Valve(For Ripper)
FIG.9631 单向阀(用于后松土器) Pilot Check Valve(For Ripper)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
190C.31A.5 |
1 |
液控单向阀 |
Vavle Ass’Y |
1 |
00005- |
Y |
|
1 |
.190C.19A.28-3 |
1 |
.阀体 |
.Body |
1 |
00005- |
Y |
2 |
.190C.19A.28-4 |
1 |
.螺塞 |
.Plug |
1 |
00005- |
Y |
3 |
.B-Q020710-00026 |
1 |
.O形圈18×1.4 |
.O-Ring |
1 |
00005- |
Y |
4 |
.B-Q020780-00003 |
1 |
.挡圈A18×14 |
.Ring, Back-Up |
2 |
00005- |
Y |
5 |
.B-Q020510-00005 |
1 |
.O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
Y |
6 |
.190C.19A.28-6 |
1 |
.锥阀芯 |
.Vavle |
1 |
00005- |
Y |
7 |
.190C.19A.28-5 |
1 |
.导向套 |
.Collar |
1 |
00005- |
Y |
8 |
.190C.19A.28-7 |
1 |
.弹簧 |
.Stud, Ball |
1 |
00005- |
Y |
9 |
.190C.19A.28-1 |
1 |
.阀套 |
.Sleeve |
1 |
00005- |
Y |
10 |
.190C.19A.28-8 |
1 |
.调节螺钉 |
.Bolt |
1 |
00005- |
Y |
11 |
.B-Q020710-00018 |
1 |
.O形圈14×2.4 |
.O-Ring |
1 |
00005- |
Y |
12 |
.B-Q020780-00004 |
1 |
.挡圈A14×10 |
.Ring, Back-Up |
1 |
00005- |
Y |
13 |
.190C.19A.28-9 |
1 |
.螺母 |
.Nut |
1 |
00005- |
Y |
14 |
.B-Q020510-00005 |
1 |
.O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
Y |
15 |
.190C.19A.28-2 |
1 |
.活塞 |
.Piston |
1 |
00005- |
Y |
.190C.19A.26.1 |
1 |
.单向阀 |
.Vavle Ass’Y |
1 |
00005- |
Y |
|
16 |
.190C.19A.21.1-2 |
1 |
.阀套 |
.Sleeve |
1 |
00005- |
Y |
17 |
.190C.19A.26.1-1 |
1 |
.阀芯 |
.Vavle |
1 |
00005- |
Y |
18 |
.190C.19A.21.1-1 |
1 |
.弹簧 |
.Spring |
1 |
00005- |
Y |
19 |
.190C.19A.21.1-3 |
1 |
.螺堵 |
.Plug |
1 |
00005- |
Y |
20 |
.B-Q020510-00001 |
1 |
.O形圈10.9×2.3 |
.O-Ring |
1 |
00005- |
Y |
21 |
.B-Q020710-00026 |
1 |
.O形圈18×1.4 |
.O-Ring |
1 |
00005- |
Y |
22 |
.B-Q020780-00003 |
1 |
.挡圈A18×14 |
.Ring, Back-Up |
1 |
00005- |
Y |
23 |
.B-Q020510-00005 |
1 |
.O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
Y |
24 |
.190C.19A.21.1-2 |
1 |
.导向套 |
.Sleeve |
1 |
00005- |
Y |
25 |
.190C.19A.21.1-4 |
1 |
.阀芯 |
.Vavle |
1 |
00005- |
Y |
26 |
.190C.19A.21.1-1 |
1 |
.弹簧 |
.Spring |
1 |
00005- |
Y |
27 |
.190C.19A21.1-3 |
1 |
.螺堵 |
.Plug |
1 |
00005- |
Y |
28 |
.B-Q020510-00001 |
1 |
.O形圈10.9×2.3 |
.O-Ring |
1 |
00005- |
Y |
29 |
.B-Q020710-00026 |
1 |
.O形圈18×1.4 |
.O-Ring |
1 |
00005- |
Y |
30 |
.B-Q020780-00003 |
1 |
.挡圈A18×14 |
.Ring, Back-Up |
1 |
00005- |
Y |
31 |
.B-Q020510-00005 |
.O形圈20.7×3.4 |
.O-Ring |
1 |
00005- |
Y |
|
32 |
.190C.19A-9 |
.接头体 |
.Union |
4 |
00005- |
Y |
|
33 |
.B-Q020510-00003 |
.O形圈16.7×3.4 |
.O-Ring |
4 |
00005- |
Y |
|

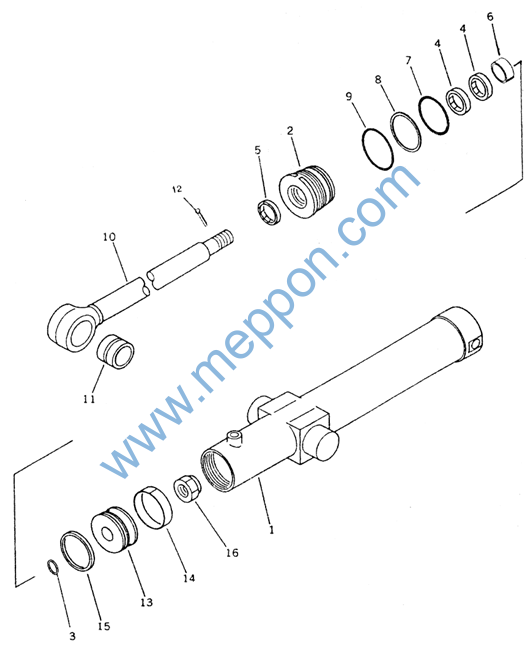

FIG.9651 后松土器油缸 Ripper Cylinder
FIG.9651 后松土器油缸 Ripper Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
190C.31A.9 |
1 |
后松土器油缸 |
Cylinder Ass’Y Ripper |
1 |
00005- |
Y |
|
1 |
.190C.31A.9.1 |
1 |
.缸体 |
.Cylinder |
1 |
00005- |
Y |
2 |
.190C.31A.9-3 |
1 |
.缸头 |
.Head, Cylinder |
1 |
00005- |
Y |
3 |
.B-Q020710-00059 |
1 |
.O形圈38×3.1 |
.O-Ring |
1 |
00005- |
Y |
4 |
.B-G10708A-00006 |
1 |
.密封圈Y50×60×8 |
.Packing, Rod |
2 |
00005- |
Y |
5 |
.B-G10708C-00010 |
1 |
.防尘圈FC50×58×5 |
.Seal, Dust |
1 |
00005- |
Y |
6 |
.190C.31A.9-4 |
1 |
.支承环 |
.Ring Wear |
1 |
00005- |
Y |
7 |
.B-Q020710-00001 |
1 |
.O形圈100×3.1 |
.O-Ring |
1 |
00005- |
Y |
8 |
.B-Q020780-00005 |
1 |
.挡圈A100×95 |
.Rung, Back-Up |
1 |
00005- |
Y |
9 |
.B-Q020710-00003 |
1 |
.O形圈105×3.1 |
.O-Ring |
1 |
00005- |
Y |
10 |
.190C.31A.9-1 |
1 |
.活塞杆 |
.Rod Piston |
1 |
00005- |
Y |
11 |
.190C.31A.9-2 |
1 |
.轴套 |
.Bushing |
1 |
00005- |
Y |
12 |
.B-G000910-00059 |
1 |
.销6.3×60 ZnD |
.Pin |
1 |
00005- |
Y |
13 |
.190C.31A.9-5 |
1 |
.活塞 |
.Piston |
1 |
00005- |
Y |
14 |
.190C.31.A.9-6 |
1 |
.支承环 |
.Ring Wear |
1 |
00005- |
Y |
15 |
.W-15-00104 |
1 |
.封特封1000|s-55013 |
.Ring Piston |
1 |
00005- |
Y |
16 |
.B-G094570-00007 |
1 |
.螺母M33×3 ZnD |
.Nut |
1 |
00005- |
Y |

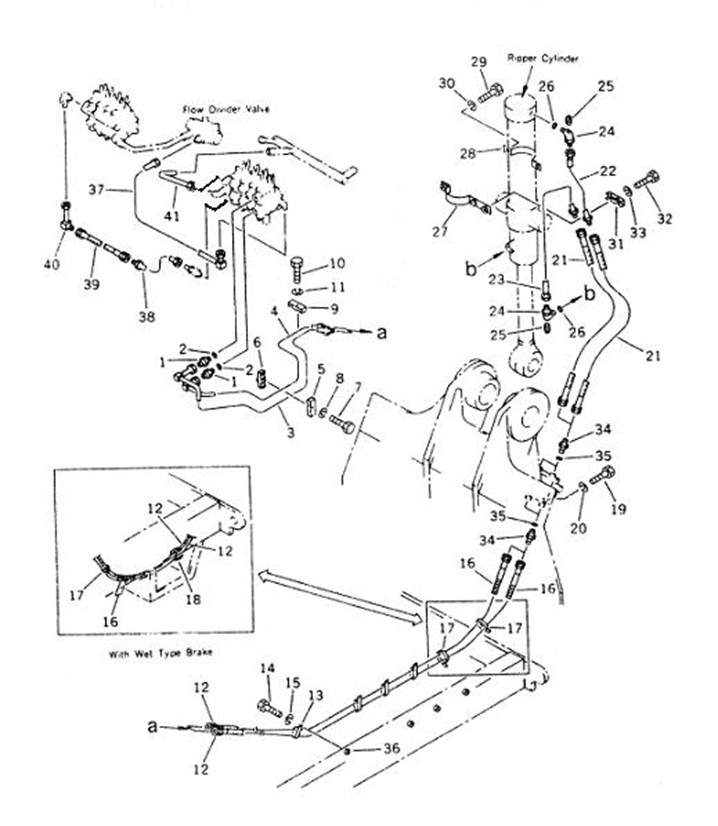

FIG.9701 后松土器液压管路 Ripper Piping
