SINOMACH CHANGLIN 717H motor grader parts catalog 37

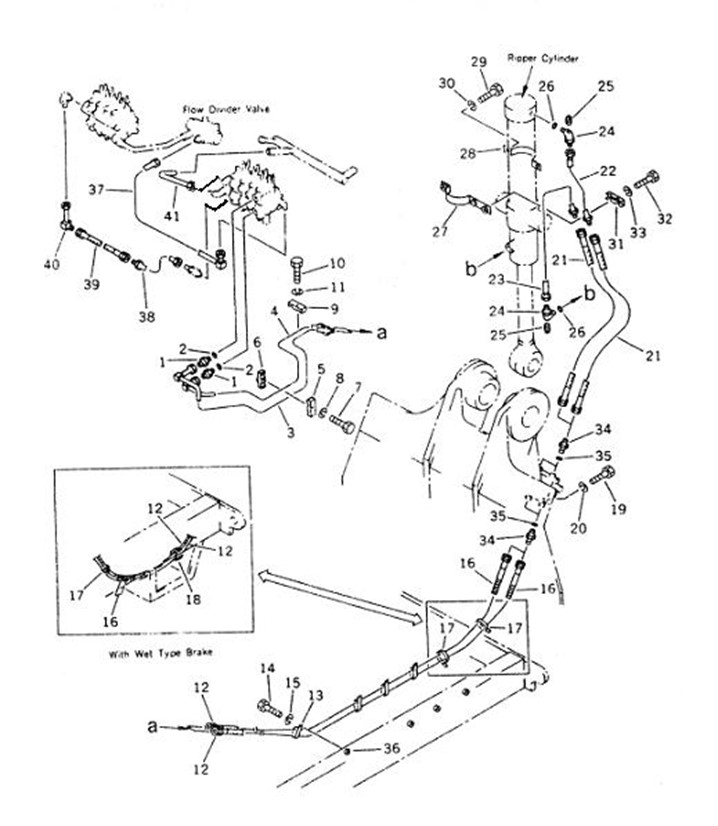

FIG.9701 后松土器液压管路 Ripper Piping
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.19B.15 |
1 |
接头体(O形圈19.18X2.46) |
Nipple |
2 |
00005- |
Y |
2 |
W-15-00003 |
1 |
O形圈(19.18X2.46) |
O-Ring |
2 |
00005- |
Y |
3 |
190C.31B.2 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
Y |
4 |
190C.31B.1 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
Y |
5 |
190C.19A-7 |
1 |
管夹 |
Clip |
1 |
00005- |
Y |
6 |
190C.31A.1 |
1 |
管夹 |
Clip |
1 |
00005- |
Y |
7 |
B-G057820-00015 |
1 |
螺栓M10×50 ZnD |
Bolt |
1 |
00005- |
Y |
8 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
Y |
9 |
190C.19A-7 |
1 |
管夹 |
Clip |
1 |
00005- |
Y |
10 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
1 |
00005- |
Y |
11 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
Y |
12 |
190C.31B.5 |
1 |
软管总成(SC11CB) |
Hose(SC11CB) |
2 |
00005- |
Y |
13 |
190C.31A.4 |
1 |
管夹 |
Clip |
4 |
00005- |
Y |
14 |
B-G057830-00001 |
1 |
螺栓M10×16 ZnD |
Bolt |
4 |
00005- |
Y |
15 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
00005- |
Y |
16 |
190C.31A-2 |
1 |
胶管外护套 |
Hose |
2 |
00005- |
Y |
17 |
B-Q020020-00004 |
1 |
箍90 |
Hose |
2 |
||
19 |
B-G057820-00165 |
1 |
螺栓M8×60 ZnD |
Bolt |
2 |
00005- |
Y |
20 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
Y |
21 |
190C.31B.6 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
Y |
22 |
190C.31B.3 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
Y |
23 |
190C.31B.4 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
Y |
24 |
190C.10F.18 |
1 |
接头体(O形圈16.7×3.4) |
Elbow |
2 |
00005- |
Y |
25 |
B-Q020360-00002 |
1 |
锥形螺塞A R1/8 |
Plug |
2 |
00005- |
Y |
26 |
B-Q020510-00002 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
Y |
27 |
190C.31A.7 |
1 |
卡箍 |
Band |
1 |
00005- |
Y |
28 |
190C.31A-1 |
1 |
箍 |
Band |
1 |
00005- |
Y |
29 |
B-G057830-00143 |
1 |
螺栓M8×25 ZnD |
Bolt |
2 |
00005- |
Y |
30 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
Y |
FIG.9701 后松土器液压管路 Ripper Piping
FIG.9701 后松土器液压管路 Ripper Piping
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
31 |
190C.19A-2 |
1 |
座 |
Clip |
1 |
00005- |
Y |
32 |
B-G057820-00012 |
1 |
螺栓M10×45 ZnD |
Bolt |
1 |
00005- |
Y |
33 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
Y |
34 |
190C.19B.51 |
1 |
接头体(O形圈16.7×3.4) |
Union |
4 |
00005- |
Y |
35 |
B-Q020510-00002 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
4 |
00005- |
Y |
36 |
B-Q020450-00001 |
1 |
座 |
Seat |
4 |
00005- |
Y |
37 |
190C.14L.1 |
1 |
油管(O形圈15×2) |
Tube |
1 |
00005- |
Y |
38 |
190C.14J.17 |
1 |
接头体(O形圈19.18X2.46) |
Tube |
1 |
00005- |
Y |
39 |
190C.14J.4 |
1 |
软管总成(O形圈15×2) |
Hose |
1 |
00005- |
Y |
40 |
190C.14J.6 |
1 |
油管(O形圈15×2) |
Tube |
1 |
00005- |
Y |
41 |
190C.14J.8 |
1 |
油管(O形圈20×2) |
Tube |
1 |
00005- |
Y |

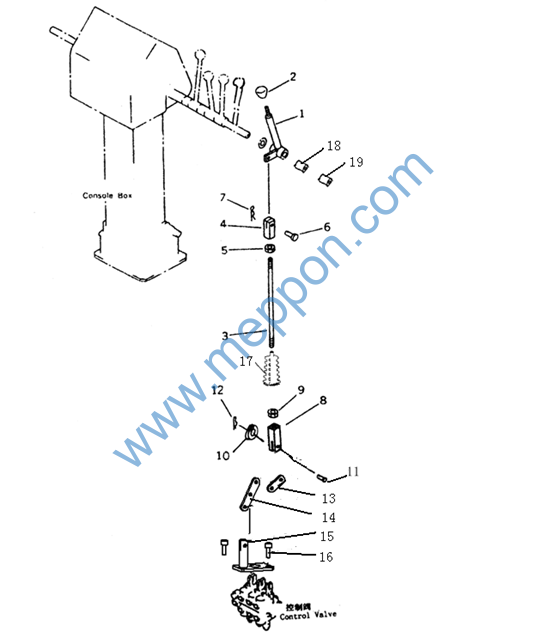

FIG.9801 后松土器操纵杆 Ripper Control Lever
FIG.9801 后松土器操纵杆 Ripper Control Lever
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
719H.15-2 |
1 |
操纵杆 |
Lever |
1 |
00005- |
Y |
2 |
W-12-00233 |
1 |
手柄SB-9 |
Knob |
1 |
00005- |
Y |
3 |
220H.15E-5 |
1 |
横夹(左旋螺纹) |
Yoke, L.H.Thread |
1 |
00005- |
Y |
4 |
B-G061720-00018 |
1 |
螺母M8-L-ZnD |
Nut, L.H.Thread |
1 |
00005- |
Y |
5 |
B-G008820-00043 |
1 |
销轴B8x28 |
Pin |
1 |
00005- |
Y |
6 |
190C.15A-17 |
1 |
开口销 |
Pin, Snap |
1 |
00005- |
Y |
7 |
722.15-3 |
1 |
连杆 |
Rod |
1 |
00005- |
Y |
8 |
719.15-4 |
1 |
横夹 |
Yoke |
1 |
00005- |
Y |
9 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
1 |
00005- |
Y |
10 |
B-G008480-00010 |
1 |
垫圈6 |
Washer |
3 |
00005- |
Y |
11 |
190C.15A-2 |
1 |
销 |
P Pin |
3 |
00005- |
Y |
12 |
190C.15A-18 |
1 |
开口销 |
Pin, Snap |
3 |
00005- |
Y |
13 |
719.15-1 |
1 |
连接板 |
Shutter |
1 |
00005- |
Y |
14 |
719.15-2 |
1 |
板 |
Shutter |
1 |
00005- |
Y |
15 |
719.15.1 |
1 |
连接块 |
Joint |
1 |
00005- |
Y |
16 |
719.15-3 |
1 |
螺钉 |
Bolt |
1 |
00005- |
Y |
17 |
722.15-1 |
1 |
橡皮套 |
Leather Case |
1 |
00005- |
Y |
18 |
W-12-00023 |
1 |
轴套SF-1 0806 |
Sleeve |
1 |
00005- |
Y |
19 |
W-12-00175 |
1 |
轴套SF-1 2830 |
Sleeve |
1 |
00005- |
Y |
FIG.9901 前配重 Push Plate
