SINOMACH CHANGLIN 717H motor grader parts catalog 38
FIG.9901 前配重 Push Plate
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
W-12-00289 |
1 |
球铁壳前配重1000kG |
Weight |
1 |
00005- |
Y |
2 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
8 |
00005- |
Y |
3 |
B-G061700-00023 |
1 |
螺母M24 ZnD |
Nut |
4 |
00005- |
Y |
4 |
B-G057820-00135 |
1 |
螺栓M24×150-10.9 ZnD |
Bolt |
4 |
00005- |
Y |

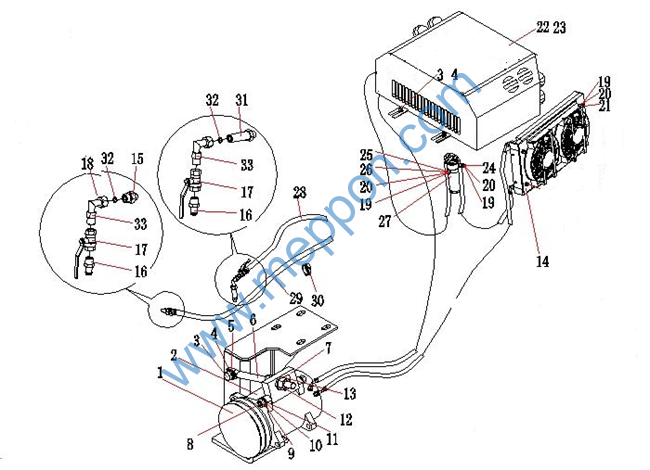

FIG.9910 空调系统(6BTA5.9) Air-Condition System(6BTA5.9)
FIG.9910 空调系统(6BTA5.9) Air-Condition System(6BTA5.9)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
1 |
三角带A-1219(17-490) |
Deltoid Strip |
1 |
00005- |
Y |
|
2 |
1 |
压缩机6DT10-102 |
Compressor |
1 |
00005- |
Y |
|
3 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
5 |
00005- |
Y |
4 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
5 |
00005- |
Y |
5 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
1 |
00005- |
Y |
6 |
Z40H.21-1 |
1 |
调节螺杆 |
Screw |
1 |
00005- |
Y |
7 |
Z40H.21-2 |
1 |
支座 |
Plate |
1 |
00005- |
Y |
8 |
Z50E.21G-3 |
1 |
双头螺栓 |
Double-Ended Bolt |
2 |
00005- |
Y |
9 |
B-G000410-00002 |
1 |
螺母M10ZnD |
Nut |
4 |
00005- |
Y |
10 |
B-G000930-00001 |
1 |
垫圈10 |
Spring Washer |
4 |
00005- |
Y |
11 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
4 |
00005- |
Y |
12 |
B-G061700-00010 |
1 |
螺母M14ZnD |
Nut |
2 |
00005- |
Y |
13 |
B-Q020490-00005 |
1 |
垫圈14ZnD |
Washer |
2 |
00005- |
Y |
14 |
1 |
冷凝器总成GQL-72F |
Condensation |
1 |
00005- |
Y |
|
15 |
Z30.20-4 |
1 |
接头 |
Joint |
1 |
00005- |
Y |
16 |
Z50B.21-5 |
1 |
接头 |
Joint |
2 |
00005- |
Y |
17 |
W-15-00051 |
1 |
球阀1/2 |
Valve |
2 |
00005- |
Y |
18 |
B-Q020020-00004 |
1 |
尼龙箍90 |
Nylon hoop |
8 |
00005- |
Y |
19 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
7 |
00005- |
Y |
20 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
7 |
00005- |
Y |
21 |
B-G057830-00130 |
1 |
螺栓M6x16ZnD |
Bolt |
4 |
00005- |
Y |
22 |
W-08-00258 |
1 |
空调器总成GQT-72F |
Evaporator |
1 |
00005- |
Y |
23 |
190C.21-2 |
1 |
蒸发器垫 |
Evaporator Washer |
2 |
00005- |
Y |
24 |
B-G057830-00128 |
1 |
螺栓M6x12ZnD |
Bolt |
2 |
00005- |
Y |
25 |
B-G057830-00132 |
1 |
螺栓M6x25ZnD |
Bolt |
1 |
00005- |
Y |
26 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
1 |
00005- |
Y |
27 |
1 |
6DT10-403储液器 |
Tank |
1 |
00005- |
Y |
|
28 |
718.21-1 |
1 |
夹布胶管Φ16 |
Hose |
1 |
00005- |
Y |
29 |
718.21-2 |
1 |
夹布胶管Φ16 |
Hose |
1 |
00005- |
Y |
30 |
B-J088700-00012 |
1 |
喉箍d25 |
Clamp |
4 |
00005- |
Y |
31 |
Z50H.21A-1 |
1 |
接头 |
Joint |
1 |
00005- |
Y |
32 |
B-Q020710-00023 |
1 |
O形圈16×2.4 |
O-ring |
2 |
00005- |
Y |
33 |
Z30.20.4 |
1 |
接管 |
Joint pipe |
2 |
00005- |
Y |

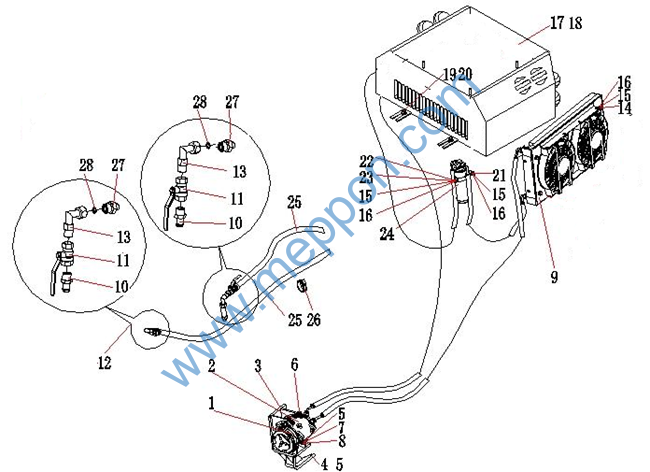

FIG.9910A 空调系统(SC8D) Air-Condition System(SC8D)
FIG.9910A 空调系统(SC8D) Air-Condition System(SC8D)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|||
1 |
1 |
三角带A-1168(17-470) |
Deltoid Strip |
1 |
00005- |
Y |
|||
2 |
1 |
压缩机6DT10-102 |
Compressor |
1 |
00005- |
Y |
|||
3 |
YZ18J.21.1 |
1 |
压缩机支架 |
Bracket |
1 |
00005- |
Y |
||
4 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
00005- |
Y |
||
5 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
8 |
||||
6 |
B-G057830-00012 |
1 |
螺栓M10x35ZnD |
Bolt |
4 |
00005- |
Y |
||
7 |
B-G000930-00001 |
1 |
垫圈10 |
Spring Washer |
4 |
||||
8 |
B-G000410-00002 |
1 |
螺母M10ZnD |
Nut |
8 |
00005- |
Y |
||
9 |
1 |
冷凝器GQL-72F冷凝器 |
Condensation |
1 |
00005- |
Y |
|||
10 |
Z30E.19-1 |
1 |
接头 |
Joint |
2 |
00005- |
Y |
||
11 |
W-15-00051 |
1 |
球阀1/2 |
Valve |
2 |
00005- |
Y |
||
12 |
B-Q020020-00004 |
1 |
尼龙箍90 |
Nylon hoop |
8 |
00005- |
Y |
||
13 |
Z30.20.4 |
1 |
接管 |
Joint pipe |
4 |
00005- |
Y |
||
14 |
B-G057830-00130 |
1 |
螺栓M6x16ZnD |
Bolt |
4 |
00005- |
Y |
||
15 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
7 |
00005- |
Y |
||
16 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
7 |
00005- |
Y |
||
17 |
W-08-00258 |
1 |
空调器总成GQT-72F |
Evaporator |
1 |
00005- |
Y |
||
18 |
190C.21-2 |
1 |
蒸发器垫 |
Evaporator Washer |
2 |
00005- |
Y |
||
19 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
4 |
00005- |
Y |
||
20 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
Y |
||
21 |
B-G057830-00128 |
1 |
螺栓M6x12ZnD |
Bolt |
2 |
00005- |
Y |
||
22 |
B-G057830-00132 |
1 |
螺栓M6x25ZnD |
Bolt |
1 |
00005- |
Y |
||
23 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
1 |
00005- |
Y |
||
24 |
1 |
储液器6DT10-403 |
Tank |
1 |
00005- |
Y |
|||
25 |
190C.21-4 |
1 |
夹布胶管Φ16×2000 |
Hose |
2 |
00005- |
Y |
||
26 |
B-J088700-00012 |
1 |
喉箍d25 |
Clamp |
4 |
00005- |
Y |
||
27 |
Z30.20-4 |
1 |
接头 |
Joint |
2 |
00005- |
Y |
||
28 |
B-Q020710-00023 |
1 |
O形圈16×2.4 |
O-ring |
2 |
00005- |
Y |
||
100 标贴 Mark Plate
