FIG.2723 前轮倾斜油缸 Leaning Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
190C.19A.25 |
1 |
前轮倾斜油缸 |
Cylinder Ass’ Y, Ln |
1 |
00005- |
||
1 |
.190C.19A.25.1 |
1 |
.缸体 |
.Cylinder |
1 |
00005- |
|
2 |
.190C.19A.25-6 |
1 |
.轴套 |
.Bushing |
1 |
00005- |
|
3 |
.190C.19A.25.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
00005- |
|
4 |
.B-J07940B-00003 |
1 |
.油杯60°M10×1 |
.Fitting, Grease |
1 |
00005- |
|
5 |
.190C.19A.25-3 |
1 |
.导向套 |
.Head, Cylinder |
1 |
00005- |
|
6 |
.190C.19A.25-9 |
1 |
.支承环 |
.Bushing |
1 |
00005- |
|
7 |
.190C.19A.25-2 |
1 |
.活塞杆密封圈 |
.Packing, Rod |
1 |
00005- |
|
8 |
.190C.19A.25-4 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
00005- |
|
9 |
.190C.19A.25-10 |
1 |
.防尘圈挡圈 |
.Ring, Snap |
1 |
00005- |
|
10 |
.B-Q020710-00099 |
1 |
.O形圈80×3.1 |
.O-Ring |
1 |
00005- |
|
11 |
.190C.19A.25-8 |
1 |
.O形圈挡圈 |
.Ring, Back-Up |
1 |
00005- |
|
12 |
.B-Q020710-00101 |
1 |
.O形圈85×3.1 |
.O-Ring |
1 |
00005- |
|
13 |
.190C.19A.25.2 |
1 |
.活塞杆 |
.Rod, Piston |
1 |
00005- |
|
14 |
.190C.19A.25-5 |
1 |
.轴套 |
.Bushing |
1 |
00005- |
|
15 |
.190C.19A.23.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
00005- |
|
16 |
.B-J07940B-00003 |
1 |
.油杯60°M10×1 |
.Fitting, Grease |
1 |
00005- |
|
17 |
.190C.19A.25-1 |
1 |
.活塞 |
.Piston |
1 |
00005- |
|
18 |
.190C.19A.25-7 |
1 |
.支承环 |
.Ring, Wear |
1 |
00005- |
|
19 |
.190C.19A.22.1 |
1 |
.活塞圈 |
.Ring, Piston |
1 |
00005- |
|
20 |
.190C.19A.22-1 |
1 |
.锁紧螺母 |
.Nut |
1 |
00005- |
|
21 |
.B-G000910-00050 |
1 |
.销5×50 |
.Cotter pin |
1 |
00005- |
|

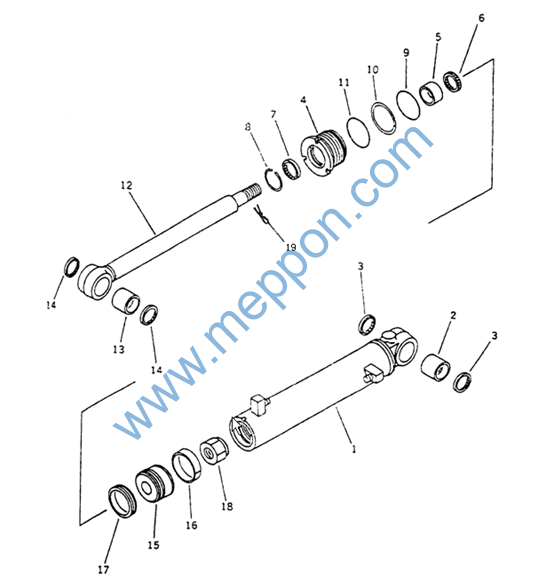

FIG.2725A 铰接油缸 Articulate Cylinder
FIG.2725A 铰接油缸 Articulate Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
190C.19B.30 |
1 |
右铰接油缸 |
Cylinder Ass’Y, At.L.H |
1 |
00005- |
||
190C.19B.31 |
1 |
左铰接油缸 |
Cylinder Ass’Y, At.R.H |
1 |
00005- |
||
1 |
.190C.19B.31.1 |
1 |
.左缸体 |
.Cylinder L.H |
1 |
00005- |
|
.190C.19B.30.1 |
1 |
.右缸体 |
.Cylinder R.H |
1 |
00005- |
||
2 |
.190C.19A.23-4 |
1 |
.轴套 |
.Bushing |
1 |
00005- |
|
3 |
.190C.19A.23.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
00005- |
|
4 |
.190C.19A.23-3 |
1 |
.导向套 |
.Head, Cylinder |
1 |
00005- |
|
5 |
.190C.19A.22-10 |
1 |
.支承环 |
.Bushing |
1 |
00005- |
|
6 |
.190C.19A.22.4 |
1 |
.活塞杆密封圈 |
.Packing, Rod |
1 |
00005- |
|
7 |
.190C.19A.22-3 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
00005- |
|
8 |
.190C.19A.22-11 |
1 |
.防尘圈挡圈 |
.Ring, Snap |
1 |
00005- |
|
9 |
.B-Q020710-00103 |
1 |
.O形圈90×3.1 |
.O-Ring |
1 |
00005- |
|
10 |
.190C.19A.23-6 |
1 |
.O形圈挡圈 |
.Ring, Back-Up |
1 |
00005- |
|
11 |
.B-Q020710-00106 |
1 |
.O形圈95×3.1 |
.O-Ring |
1 |
00005- |
|
12 |
.190C.19A.23.1 |
1 |
.活塞杆 |
.Rod, Piston |
1 |
00005- |
|
13 |
.190C.19A.23-4 |
1 |
.轴套 |
.Bushing |
1 |
00005- |
|
14 |
.190C.19A.23.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
00005- |
|
15 |
.190C.19A.23-2 |
1 |
.活塞 |
.Piston |
1 |
00005- |
|
16 |
.190C.19A.23-5 |
1 |
.支承环 |
.Ring, Wear |
1 |
00005- |
|
17 |
.190C.19A.23.4 |
1 |
.活塞圈 |
.Ring, Piston |
1 |
00005- |
|
18 |
.190C.19A.23-1 |
1 |
.螺母 |
.Nut, Nylon |
1 |
00005- |
|
19 |
.B-G000910-00053 |
1 |
.销5x60ZnD |
.Cotter pin |
1 |
00005- |
|

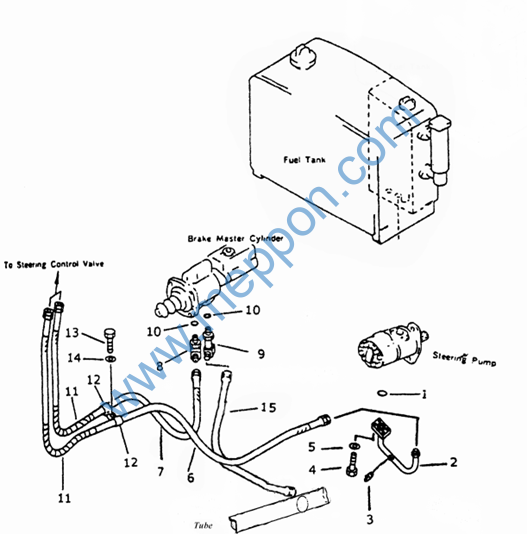

FIG.2751 转向管路(I)(康II) Steering Piping(I)(Cummins II)
FIG.2751 转向管路(I)(康II) Steering Piping(I)(Cummins II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-Ring |
1 |
00005- |
|
2 |
190H.10B.1 |
1 |
油泵出油管 |
Tube |
1 |
00005- |
|
3 |
B-Q020360-00002 |
1 |
锥形螺塞A R1/8 |
Plug |
1 |
00005- |
|
4 |
B-G057830-00142 |
1 |
螺栓M8×25-10.9ZnD |
Bolt |
4 |
00005- |
|
5 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00005- |
|
6 |
190H.10B.2 |
1 |
软管总成16(O形圈15×2) |
Hose |
1 |
00005- |
|
7 |
190C.10F.5 |
1 |
软管总成16(O形圈15×2) |
Hose |
1 |
00005- |
|
8 |
190C.10F.2 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
9 |
190C.10F.3 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
10 |
W-15-00003 |
1 |
O形圈 19.18×2.46 |
O-Ring |
2 |
00005- |
|
11 |
190C.10E-1 |
1 |
胶管外护套 |
Tube |
2 |
00005- |
|
12 |
B-Q020050-00012 |
1 |
线夹C25×41 |
Clip |
2 |
00005- |
|
13 |
B-G057830-00001 |
1 |
螺栓M10×16ZnD |
Bolt |
1 |
00005- |
|
14 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
15 |
190C.10F.6 |
1 |
软管总成16(O形圈15×2) |
Hose |
1 |
00005- |
|
FIG.2753 转向管路(II)(康II) Steering Piping(II)(Cummins II)
