SINOMACH CHANGLIN 719H motor grader parts catalog 14

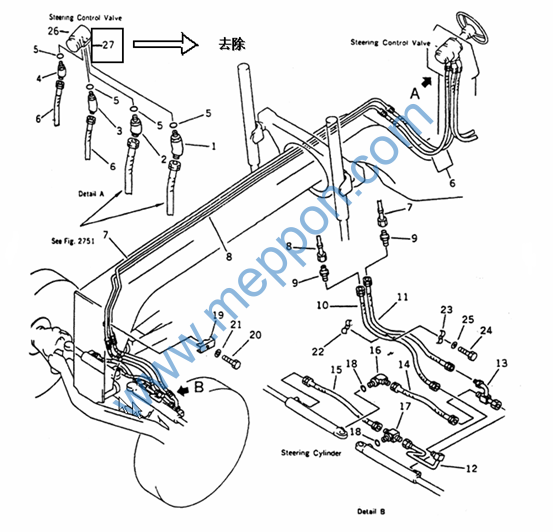

FIG.2753 转向管路(II)(康II) Steering Piping(II)(Cummins II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.10F.19 |
1 |
弯管接头 |
Elbow |
1 |
00005- |
|
2 |
190C.10F.20 |
1 |
弯管接头 |
Elbow |
1 |
00005- |
|
3 |
190C.10F.21 |
1 |
弯管接头 |
Elbow |
1 |
00005- |
|
4 |
190C.10F.22 |
1 |
弯管接头 |
Elbow |
1 |
00005- |
|
5 |
W-15-00337 |
1 |
O形圈16.36×2.21 |
O-Ring |
4 |
00005- |
|
6 |
190C.10F.9 |
1 |
软管总成10(O形圈10×1.5) |
Hose |
2 |
00005- |
|
7 |
190C.10F.11 |
1 |
油管 |
Tube |
1 |
00005- |
|
8 |
190C.10F.10 |
1 |
油管 |
Tube |
1 |
00005- |
|
9 |
W-19-00001 |
1 |
方向盘(花键)|TCM-2 |
Steering Wheel |
1 |
00005- |
|
10 |
190C.10F.7 |
1 |
软管总成10(O形圈10×1.5) |
Hose |
1 |
00005- |
|
11 |
190C.10F.8 |
1 |
软管总成10(O形圈10×1.5) |
Hose |
1 |
00005- |
|
12 |
190C.10F.14 |
1 |
油管(O形圈10×1.5) |
Tube |
1 |
00005- |
|
13 |
190C.10F.16 |
1 |
油管(O形圈10×1.5) |
Tube |
1 |
00005- |
|
14 |
190C.10F.13 |
1 |
软管总成10(O形圈10×1.5) |
Hose |
1 |
00005- |
|
15 |
190C.10F.15 |
1 |
软管总成10(O形圈10×1.5) |
Hose |
1 |
00005- |
|
16 |
190C.10F.18 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
17 |
190C.10F.17 |
1 |
T型接头 |
Tee |
1 |
00005- |
|
18 |
B-Q020510-00002 |
1 |
专用O型圈16.7×3.4 |
O-Ring |
2 |
00005- |
|
19 |
190C.10F.12 |
1 |
前轮转向油缸 |
Cylinder Ass’ Y, St. |
1 |
00005- |
|
20 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
4 |
00005- |
|
21 |
B-G057830-00010 |
1 |
螺栓M10×30 ZnD |
Bolt |
4 |
00005- |
|
22 |
190C.10E.9 |
1 |
夹 |
Clip |
1 |
00005- |
|
23 |
190C.10E.10 |
1 |
夹 |
Clip |
1 |
00005- |
|
24 |
B-G057820-00161 |
1 |
螺栓M8×40 ZnD |
Bolt |
1 |
00005- |
|
25 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
1 |
00005- |
|
26 |
W-19-00025 |
1 |
转向器阀块总成|BZZ1-E160B(内花键)+FKA-163022(3/4UNF) |
Valve Ass’ Y, St. |
1 |
00005- |
|

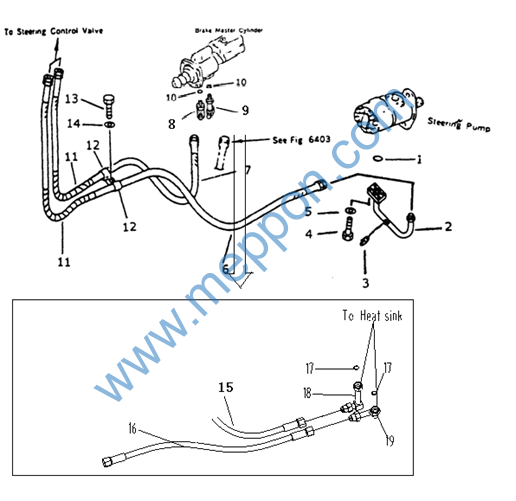

FIG.2751A 转向管路(I)(SC11CB加大水箱) Steering Piping(I)(SC11CB For Enlarger Radiator)
FIG.2751A 转向管路(I)(SC11CB)(加大水箱)
Steering Piping(I)(SC11CB )(For Enlarger Radiator)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-Ring |
1 |
00005- |
Y |
2 |
190C.10F.1 |
1 |
油泵出油管 |
Tube |
1 |
00005- |
Y |
3 |
B-Q020360-00002 |
1 |
锥形螺塞A R1/8 |
Plug |
1 |
00005- |
Y |
4 |
B-G057830-00142 |
1 |
螺栓M8×25 10.9 ZnD |
Bolt |
4 |
00005- |
Y |
5 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00005- |
Y |
6 |
190C.10F.4 |
1 |
软管总成16(O形圈15X2) |
Hose |
1 |
00005- |
Y |
7 |
190C.10F.5 |
1 |
软管总成16(O形圈15X2) |
Hose |
1 |
00005- |
Y |
8 |
190C.10F.3 |
1 |
接头体 |
Elbow |
1 |
00005- |
Y |
9 |
220H.10B.1 |
1 |
接头体 |
Elbow |
1 |
00005- |
Y |
10 |
W-15-00003 |
1 |
O形圈 19.18X2.46 |
O-Ring |
2 |
00005- |
Y |
11 |
190C.10E-1 |
1 |
胶管外护套 |
Tube |
2 |
00005- |
Y |
12 |
B-Q020050-00012 |
1 |
线夹C25× 41 |
Clip |
2 |
00005- |
Y |
13 |
B-G057830-00001 |
1 |
螺栓M10×16 ZnD |
Bolt |
1 |
00005- |
Y |
14 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
Y |
15 |
220H.10B.2 |
1 |
软管总成19(O形圈20X2) |
Hose |
1 |
00005- |
Y |
16 |
220H.10B.5 |
1 |
软管总成19(O形圈15X2) |
Hose |
1 |
00005- |
Y |
17 |
B-Q020710-00039 |
1 |
O形圈24×2.4 |
O-Ring |
2 |
00005- |
Y |
18 |
220H.10B.4 |
1 |
接头 |
Elbow |
1 |
00005- |
Y |
19 |
220H.10B.3 |
1 |
接头 |
Elbow |
1 |
00005- |
Y |
FIG.2753A 转向管路(II)(SC11CB)(加大水箱) Steering Piping(II)(SC11CB)( For Enlarger Radiator)
FIG.2753A 转向管路(II)(SC11CB加大水箱)
Steering Piping(II)(SC11CB For Enlarger Radiator)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.10F.19 |
1 |
弯管接头 |
Elbow |
1 |
00005- |
Y |
2 |
190C.10F.20 |
1 |
弯管接头 |
Elbow |
1 |
00005- |
Y |
3 |
190C.10F.21 |
1 |
弯管接头 |
Elbow |
1 |
00005- |
Y |
4 |
190C.10F.22 |
1 |
弯管接头 |
Elbow |
1 |
00005- |
Y |
5 |
W-15-00337 |
1 |
O形圈16.36X2.21 |
O-Ring |
4 |
00005- |
Y |
6 |
190C.10F.9 |
1 |
软管总成10(O形圈10X1.5) |
Hose |
2 |
00005- |
Y |
7 |
190C.10F.11 |
1 |
油管 |
Tube |
1 |
00005- |
Y |
8 |
190C.10F.10 |
1 |
油管 |
Tube |
1 |
00005- |
Y |
9 |
190C.10F.23 |
1 |
接头体 |
Elbow |
2 |
00005- |
Y |
10 |
190C.10F.7 |
1 |
软管总成10(O形圈10X1.5) |
Hose |
1 |
00005- |
Y |
11 |
190C.10F.8 |
1 |
软管总成10(O形圈10X1.5) |
Hose |
1 |
00005- |
Y |
12 |
190C.10F.14 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
Y |
13 |
190C.10F.16 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
Y |
14 |
190C.10F.13 |
1 |
软管总成10(O形圈10X1.5) |
Hose |
1 |
00005- |
Y |
15 |
190C.10F.15 |
1 |
软管总成10(O形圈10X1.5) |
Hose |
1 |
00005- |
Y |
16 |
190C.10F.18 |
1 |
接头体 |
Elbow |
1 |
00005- |
Y |
17 |
190C.10F.17 |
1 |
T型接头 |
Tee |
1 |
00005- |
Y |
18 |
B-Q020510-00002 |
1 |
专用O型圈16.7×3.4 |
O-Ring |
2 |
00005- |
Y |
19 |
190C.19A-7 |
1 |
管夹 |
Clip |
1 |
00005- |
Y |
20 |
B-G057820-00012 |
1 |
螺栓M10×45 ZnD |
Bolt |
1 |
00005- |
Y |
21 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
Y |
22 |
190C.10E.9 |
1 |
夹 |
Clip |
1 |
00005- |
Y |
23 |
190C.10E.10 |
1 |
夹 |
Clip |
1 |
00005- |
Y |
24 |
B-G057820-00161 |
1 |
螺栓M8×40 |
Bolt |
1 |
00005- |
Y |
25 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
1 |
00005- |
Y |
26 |
W-19-00025 |
1 |
转向器阀块总成|BZZ1-E160B(内花键)+FKA-163022(3/4UNF) |
Vavle Ass‘Y |
1 |
00005- |
Y |

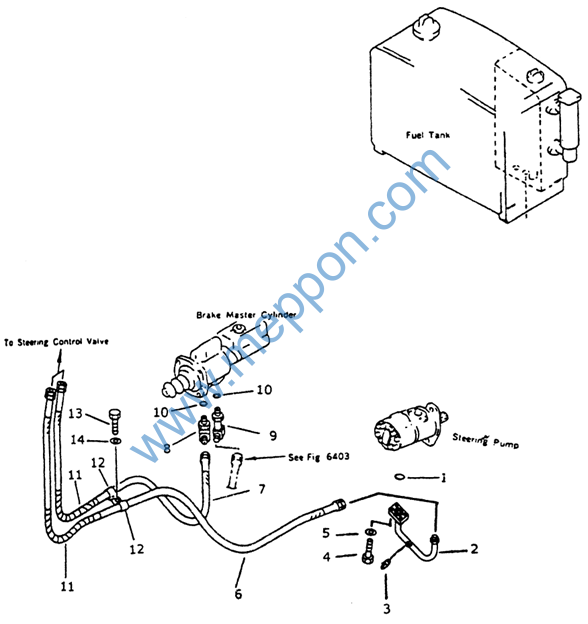

FIG.2751B 转向管路(I)(SC11CB) Steering Piping(I)(SC11CB)
